SUJET : mandrin à boules

Bonsoir à toutes et tous,

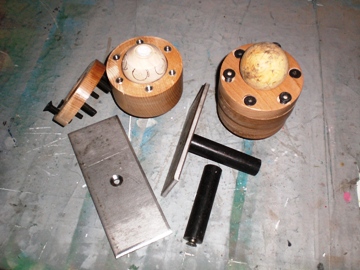

Il fait moins froid dans l'atelier, alors histoire de pas perdre la boule j'ai fait un nouveau mandrin...

Avec les accessoires qui vont avec.

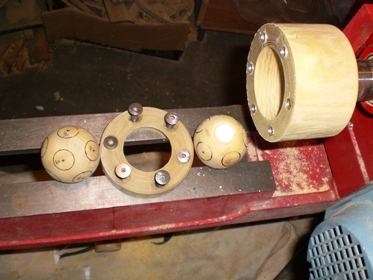

La suite


Voilà, il ne reste plus qu'à faire les boules....

Si quelqu'un veut le plan et comme j'en avait marre de refaire à chaque fois un dessin, j'ai fait un tuto avec des plans cotés pour un mandrin à boules de 62mm de diamètre.

Daniel

bonjour
tres bien fait
oui je veut bien le tuto
merci

Bonsoir,c'est tres bien ce modele et je serai interessé Jean

Bonsoir Daniel

très belle réalisation ton mandrin à boule,
je pense qu'avec cela tu vas beaucoup moins peiner.
Par contre pour le support d'outil le fair démontable sa va te provoquer des vibrations supplémentaires
par curiosité je veux bien le plan, tu connais mon adresse mail

bonsoir.
beau mandrin,bien fait,il est monter directement sur le nez de broche?
je suis également intéresser par ton tuto,merci.

Bonsoir

Très beau mandrin bien fait

Je suis preneur du plan moi aussi merci d'avance

Michel

Bonjour.
Je suis egalement preneur du plan.
Jene sui pas encore pret pour faire des boules mais j y reflechi.
Adresse mail dans le profil.
Merci a bientot RL.

Bonjour
Beaux mandrins
Je suis intéressé par ton tuto si tu veux bien
Merci
Raymondlm35

Bonsoir.
Merci Daniel pour se pas a pas.
Je suis intéressé par le plan .
Gérard.

bonjour à tous et Daniel,

je veux bien également les plans de ce mandrin à boule. Merci d'avance.

Un autre Daniel

Bonjour Daniel,
je suis moi aussi interessée par ta proposition.
Merci d'avance
Anne

Bonjour DANIEL
très bien fait ton mandrin
s il te reste un plan je suis preneur
merci d avance
Narcisse

Bonsoir à toutes et tous,
Alors je vais répondre à tout le monde lundi pour le tuto, je n'ai pas les plans au bon format sous la main pour le moment, ni le document word.

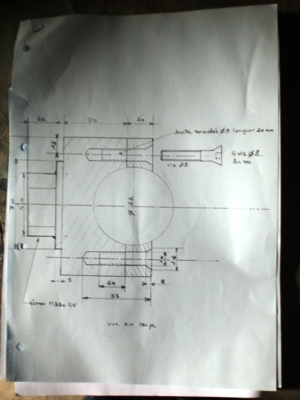

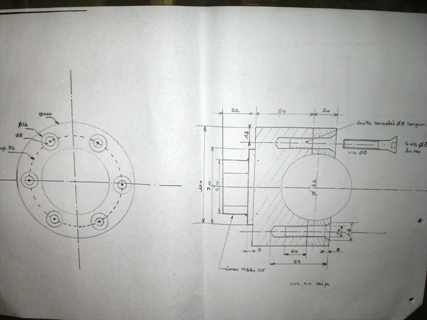

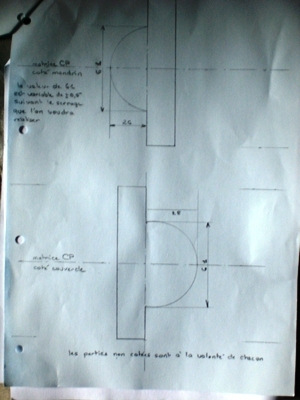

En attendant voici déjà des photos des plans:


Pour Jean-Luc, oui le mandrin est directement vissé sur la broche à la place du mandrin du tour. Pour assurer un bon centrage pour plusieurs utilisations.

Pour Roger,

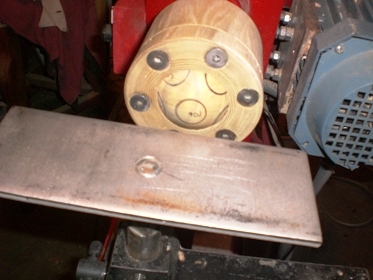

J'ai fait plusieurs essais et même à grande vitesse, aucune vibration. Mais le plateau doit bien être serrer.Cela ma permet d'avoir un support "variable", je ne change que la plaque.

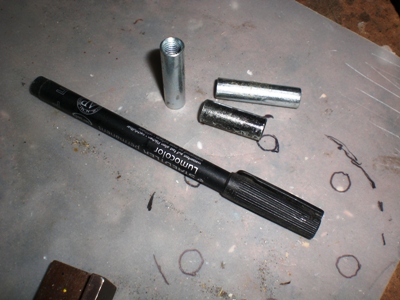

Pour Alain, voici la photo des bagues collées dans le mandrin. Elles existent en 12mm de diamètre et 30 de long ou en 10 de diamètre en 40 de long.
Dans les GB dans le rayon quincaillerie de cuisine.

Merci Daniel

Bonjour,

Perso j'utilise ce type d'insert pour les mandrins, c'est fileté extérieur ( et intérieur ) donc pas besoin de collage.



Alex

Merci Alex, c'est bien ce modèle que j'ai eu employé

pouzols11 écrit:
Bonsoir alex

par sécurité quand j'utile ce systéme je mets un point de Colle Cyno
suivant les efforts sa stabilise la fixation mais ce n'est que mon avis

bonsoir DANIEL.
merci pour ta reponse
les bagues que tu utilise,ressemble a des manchons pour tiges filetées,il me semble qu'on les trouve a partir du diamètre 6mm.

Salut Daniel,

Bien vu ton mandrin il a l'air de
bonne qualité ,comment est fait le
filetage du mandrin pour la fixation
sur le tour ?
Si je peux me permettre pense à utiliser
un deuxième support pour soutenir le manche
tu auras un meilleur guidage.
Peut être que tu procèdes déjà ainsi.

à + François

Bonjour à toutes et tous,
Bon je reprends dans l'ordre, j'envoie les plans et tuto mais je n'ai pas les adresses de raymondlievre (le mail n'apparait pas dans le profil même en étant identifié), ni celles de:
j.luc33, jenmale,et dady.
Merci de me mettre vos coordonnées par MP.

Sinon pour François, le filetage est réalisé grace à un écrou M33 du commerce rectifié pour être bien plan et soudé sur une plaque qui est fixée sur le mandrin en bois.
Pour le guidage du manche de l'outil, je n'ai pas d'autre support car le porte outil est déjà très large (200x100mm) donc l'outil porte entièrement, aucune vibration ni effort sur l'outil.
Je t'envoie le tuto pour info et le plan.
Daniel
