SUJET : Démonter la poupée mobile d'un FOX F46-717

Salut la communauté Couleurs bois !

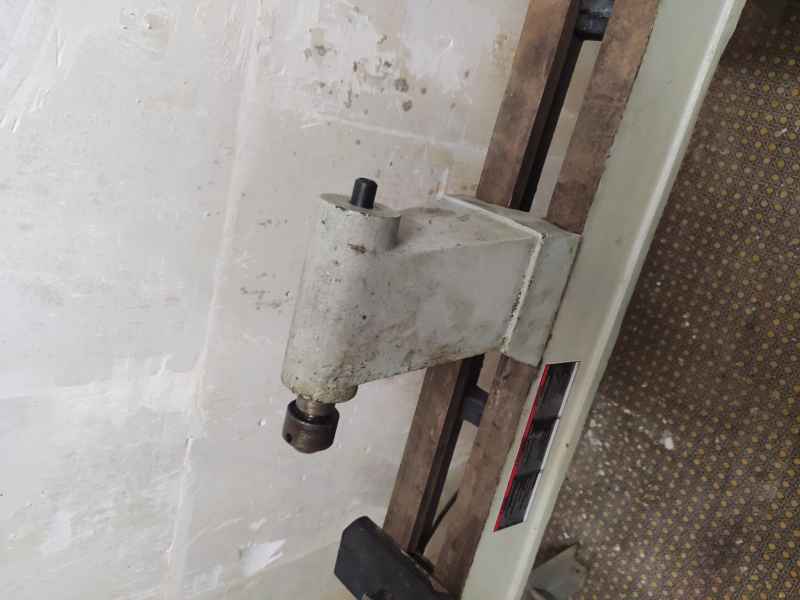

Je suis nouveau sur le forum, et débute en tournage sur bois. Heureux propriétaire d'un tour FOX F46-717 d'occasion, je dois réparer la poupée mobile du tour dont le fourreau avec la contre-pointe, ne sort / rentre pas quand on actionne la manivelle(dsl si je n'ai pas le vocabulaire exact).
Plus précisément, la manivelle tourne un peu, dans un sens comme dans l'autre, mais n'a aucune action sur le fourreau. Le fourreau semble grippé / coincé.
Sauriez-vous svp me guider pour démonter la poupée / le fourreau ? Je crains de l'endommager en m'y prenant à l'envers.
Merci par avance pour le partage de votre expérience !

T'inquiètes pas, des connaisseurs sauront te répondre pour t'aider au mieux.

As-tu enlever la vis de blocage sur le côté ?

bonjour,
comme déjà indiqué par Alain34, vérifie si la vis de blocage ( à l'origine équipée d'une petite poignée), n'est pas restée bloquée (peut-être cassée...?

Bonjour
Bienvenue sur le forum

par mail si tu me le donnes?
je t'envois la vue éclaté et la nomenclature de ce tour
Bonne journée
Roger

Bonsoir à tous,

Avant toute chose je suis agréablement surpris par votre célérité à me répondre, et l'intérêt porté à mon sujet. Merci à tous pour vos réponses et votre temps.

@Alain & Albert : Bonne remarque, la vis de blocage est effectivement munie d'une poignée, et est démontée. On voit bien le cylindre au travers du trou donc rien de cassé à l'intérieur.

@Roger : merci pour ta proposition que j'accepte volontiers. Je t'ai envoyé un email directement sur ta boite perso.

Merci!

PL92 écrit:
Bonsoir Pierre
partie ce matin, l'as tu reçu?
roger

Pour le démontage, certaine poupées avaient une vis de blocage d'autres n'en avaient pas c'était juste l'extrémité de la poignée qui était réduite en diamètre pour se glisser dans la rainure de guidage.
Si il n'y a pas de vis de blocage généralement une petite vis 6 pans, il suffit de donner quelques coups à l'arrière pour faire sortir le fourreau complet. Ce fourreau est maintenu en place par le volant à l'arrière de la poupée.

Bonsoir Roger,

Bien reçu, merci !

Bonsoir Roland,

Merci pour ton commentaire, je tente de reformuler pour m'assurer que j'ai bien compris.

Donc si je comprends bien, en l'absence de vis de blocage, et une fois le volant démonté (ce qui est mon cas), je peux donner quelques coups sur l'axe "à droite" de la poupée (où est normalement fixé le volant) pour sortir le fourreau ?

Merci !

Oui il est probablement bloqué par de la saleté, il suffit de le nettoyer de le graisser et de le remettre en place.
Le fourreau est glissé dans la poupée mobile et la partie extérieure maintenue en place par l'ergot au bout de la poignée latérale pour qu'elle ne tourne pas sur elle même, le centre étant poussé par le pas de vis.

Avant l'opération de sortie de l'arbre peut-être faire entrer un un de WD40 en mettant la poupée debout que l'huile puisse descendre et faire son boulot.

Bonne réparation et nettoyage.

Sur ce tour faire attention à l'état des poulies du variomatic pour vérifier il suffit de démonter le capot en tôle. Rien que cette semaine je viens d'envoyer 5 jeux de poulies...

Bonsoir Roland,

Merci pour les explications complémentaires. En les croisant avec la vue éclatée transmise par Roger, je pense avoir compris l'assemblage à l'intérieur de la poupée, et comment extraire le fourreau.

Et ok pour les poulies, je vérifierai par la même occasion, merci pour l'alerte.

Je vous en dis plus ce weekend quand je serai devant le tour !

Bonne soirée à tous,

Bonsoir à tous,

Ca y est, j'ai réussi !

Pas simple à démonter, ca faisait visiblement très longtemps que la poupée n'avait pas été démontée.
Je vous décris étape par étape comment j'ai procédé, photos à l'appui :

1) Extraction du roulement de la contre-pointe, tranquillement au chasse-goupille
2) Extraction du fourreau (fortement enserré dans l'étau)
3) Enfin, extraction du cône de la contre-pointe.

Une fois correctement nettoyé et graissé, j'ai pu remonter le tout et l'ensemble fonctionnement parfaitement bien. En particulier, pour remonter le roulement, petit séjour du cône au congélateur et ça se remonte très bien.

Merci à tous pour les conseils & nomenclatures qui m'ont permis de comprendre comment la poupée était montée à l'intérieur.

Bonne soirée,
