SUJET : Mon tour (fabrication maison)

Bonsoir à tous
J'ai oublié de vous dire, la grosse poignée du porte outils, c'est une clé BTR fixée sur un manche de lime.
Donc pas toujours en place. L'inconvénient des vis BTR, c'est que les têtes sont toujours pleines de copeaux.
Ta méthode Augustin n'est pas mal. Merci
L'hiver prochain, il y aura encore de nombreuses heures à passer dans l'atelier.
Pour l'instant, pas trop de bricolage, j'ai au moins 1 mois 1/2 de boulot en tapisserie chez un de mes 2 fils.

@+
Robert

Bonsoir Robert

il te faut évider ,ton plan de travail sur lequel est fixé ton banc de tournage.....pour éviter de(bouffer) des copeaux et poussiéres qui volent a cause du déplacement d'air.

ensuite ,tu peux faire une entaille a l'aplomb de ta vis de serrage du support d'outils sur toute la longueur ,etune fois l'entaille faite tu pourras serrer du dessous sans perte de passage des entrepointes.

Michel

Robert sur la tête de la vis BTR , tu peux y mettre un petit bouchon tourné pour éviter qu'elle ne se remplissse , sur les vis de mon outil à creuser , quand je l'utilise , après réglage , je colle un morceau de ruban adhésif;) surtout la plus petite ( je le montre sur mes outils à creuser )

Je me suis trompé de sujet.....je l'avais mis avec les cannes.

Michel

bonjour a tous

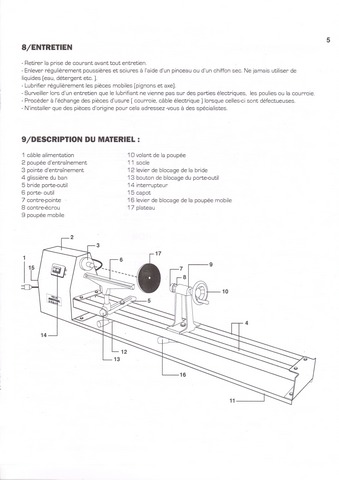

encore une fois si cela peu aidé ou alors suis a coté du sujet

-maly-

Bonjour à tous
Merci pour tous vos compliments et conseils que je vais analyser pour d'éventuelles modifs.
Maly, tu n'es pas à coté du sujet, les conseils et plans sont les bienvenus.

@+
Robert

Bonsoir toutes et tous

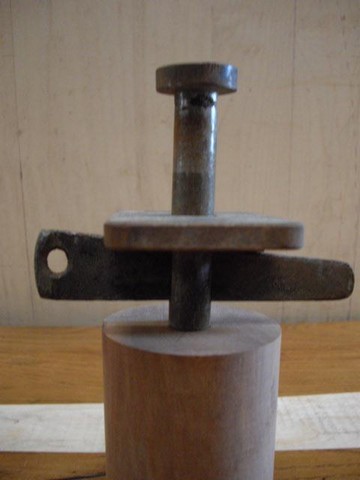

Maly pour bloquer plus rapidement l'ecrou sur le poupée mobile apres reglage de le contre pointe , fit le même principe qu' Augustin donne
Je l'ai fait , ( perçage , taraudage en M6 , tige de 5 cm de long et hop blocage de l'ecrou sans avoir besoin de clef )

Bon copeaux a toutes et tous

belle réalisation
pour ton nez de broche en 33x3.5 tu peux acheter un adaptateur xxx vers 33x3.5 et l'adapter sur ton arbre.
l'adaptateur n'est pas onéreux (50€ max)

Bonsoir
L'adaptation est faite.
Pour l'instant, il est totalement démonté et peint en vert, il sèche.
Lorsqu'il sera remonté, je mettrais une nouvelle photo.

@+
Robert

Bonjour à tous

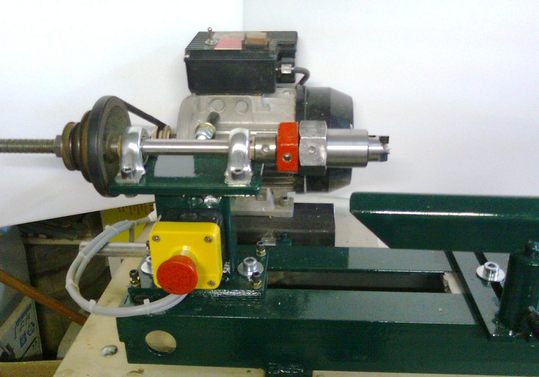

Voici l'engin peint.

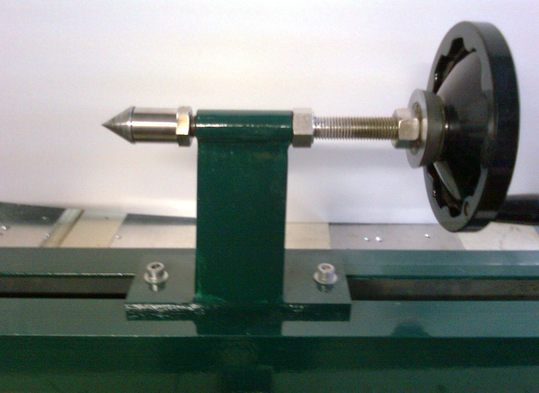

Une autre

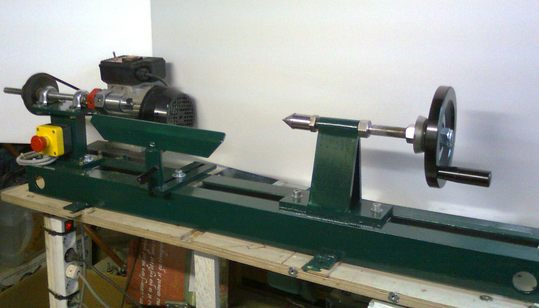

La dernière

@+
Robert

Ton tour est superbe avec ce vert.
La seule chose que je lui reproche mais je t'en avais déjà fais part: c'est le système pour bloquer le porte outil et la poupée mobile. Une vis BTR c'est bien mais pas commode lorsqu'il faut viser et deviser

Amuse toi bien !

Augustin

Bonsoir Augustin
ça va se modifier.
J'ai l'intention de trouver un moteur 220 tri pour adapter un variateur de vitesses, rechercher de véritables paliers (en fonte et non en tôle) un système de contre pointe avec une tête de perceuse à colonne hors course et lorsque j'aurais tous ce petit monde, un passage du châssis à la fraiseuse. Et donc, les systèmes de blocages seront revus également.

Pour dire plus simple, le reconstruire en totalité, mais c'est pas pour demain, pour l'instant, je vais me contenter de ma petite carriole maison . Pour me faire la mains, ça me suffit, je ne suis pas un pro.

@+
Robert

C'est toujours sympa de se fabriquer des outils.
Continues à améliorer ton tour.

Bonsoir
Merci à tous
Je vous abandonne pour 11 jours

@+
Robert
