SUJET : Outil de creusage avec cle à œil

Bonsoir à tous

Comme demandé, voici quelques photos de mon outil de creusage effectué dans une clé à œil de diamètre 10 mm d'une grande marque car mon premier essai avec un clé chinoise, pas de copeaux.
Pour la fabrication:
Un clé à œil de diamètre 10 mm de marque F---m.
Pour le perçage de la queue, chauffer à rouge en évitant l'œil de la clé et perçage avec une mèche spécial inox.
Couper l'ensemble avec une scie à métaux. (Bonne lame obligatoire)
Intérieur arrondi avec une fraise (qui en a pris un coup) et finition au Dremel avec une fraise droite diamantée.
Affutage des deux cotés . sur la face supérieure, affutage en enlevant de l'intérieur sur la moitié de l'épaisseur de la clé , bien à plat jusqu'à arriver au tranchant. Pour la seconde face, faire à plat par l'extérieur jusqu'à arriver en tangente avec la première coupe du dessus.
Polissage de l'ensemble.
Pour arriver à faire des copeaux, chercher le bon angle de coupe avec la pièce à creuser.

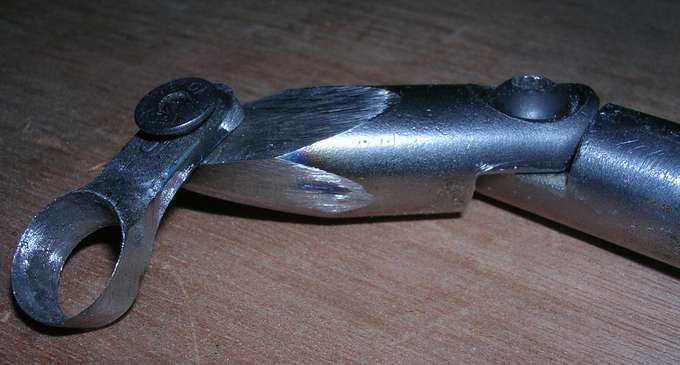

Voici quelques photos:


@+
Robert

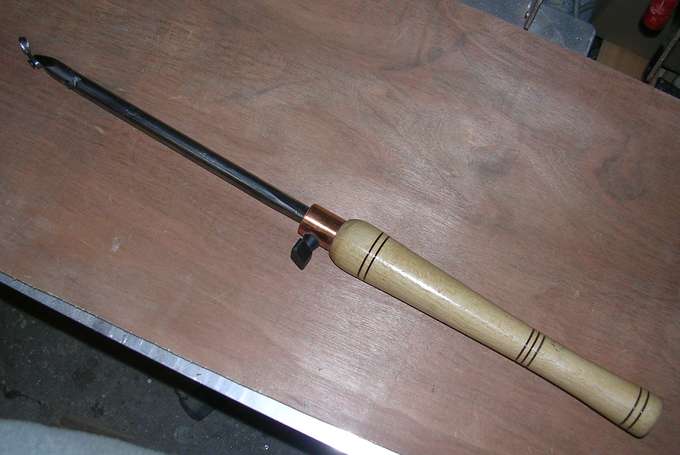

Nouvelle photo

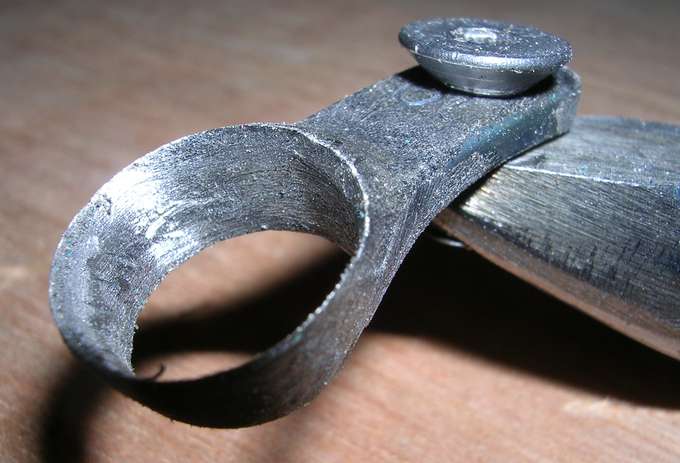

Nouvelle photo:

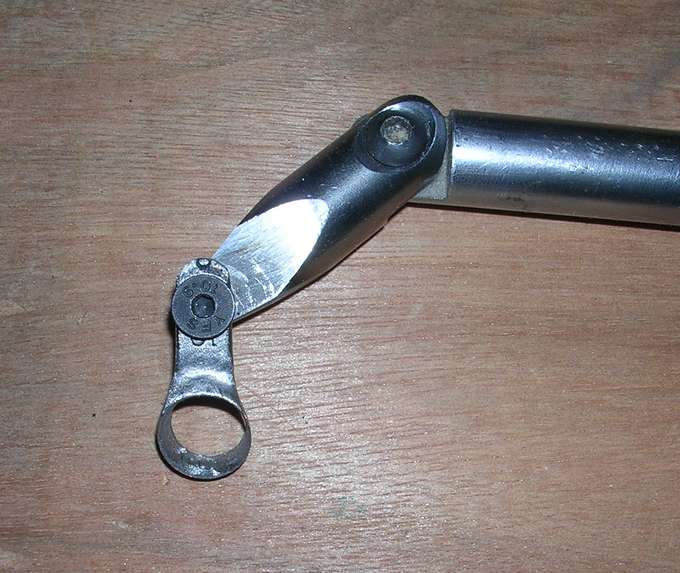

Nouvelle photo:

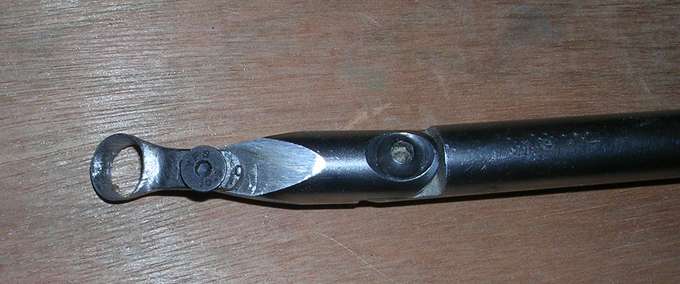

Nouvelle photo:

Grand merci a toi Boby 71C pour ces photos et les conseils donnés, je vais essayer de faire ça car ça coute moins cher que l'anneau de creusage et au moins ont a le plaisir de travailler avec ces outils fait maison.

Très bel outil Robert . Peut-être un petit boulon BTR , serait mieux pour le serrage de l'anneau sur son support car plus de portée sous la tête ? Tu as mis un tube cuivre dans le manche ( très bien fait ) pour permettre le réglage ?

Bonsoir Boby 71.
compte tenu de l' importance du déport ( réglable ) est ce que le couple n' est pas trop difficile à contenir?; sur le même principe mais avec un carré de l' ordre de 18 j'ai monté une coupelle de 16 ( genre BTS )et me suis vu dans l obligation de placer une poignée pour contre balancer l' effort de coupe, le jour ou je percerai le secret photos je serai plus explicite.
meilleurs voeux et à plus

Bonsoir
Merci Boby71C pour ce pas a pas de ton outil, super travail

Eric

big bilou écrit:
Bonsoir
C'est la prochaine modification qui est prévue. Les bons esprits se rencontrent

@+
Robert

Boby71C écrit:

Génial Boby merci pour les images,
Je pense qu'avec des idées comme la tienne nous avancerons dans le domaine du tournage, car il est vrai que les outils coutent cher.
Encore merci pour la démonstration.

Bonsoir
Merci pour vos compliments, mais l'idée n'est pas de moi, mais de notre Pape du bois, je site Alain34.
Vous pouvez voir mes outils maison ici:

picasaweb.google.com/Boby71c/MesOutilsFabricationMaison#

Si ça peut être utile, c'est avec une grande joie que je vous autorise à copier, ne pas garder son savoir pour soit est très important.

C'est d'ailleurs ce que chaque participant de ce merveilleux forum fait chaque jour car j'ai moi aussi appris beaucoup de vos différents dont d'idées.
Un grand merci à tous

@+
Robert

Bravo Robert pour ton outillage maison, j'ai peut être sauté une étape , quel est le diamètre de la tige?

Bonjour Roby,mais il est ou le limiteur de coupe

le jour ou ça accroche vraiment,ça va faire mal

Bonjour à tous
Merci pour vos compliments.
Roger:
Diamètre de la tige 16mm en "soder" métal très dur.

Raymond:
Exact, il n'y a pas de limiteur de coupe et si l'on est pressé, accrochage assuré.
C'est pour cette raison, qu'il faut y aller très doucement et avec une grande douceur "comme avec ces dames "
On pourrai d'ailleurs appeler cet outil "Calme et douceur"
Tiens et bien je le baptise:
C'est mon Creusalmeur

@+
Robert
