SUJET : Caisson de filtration des poussières

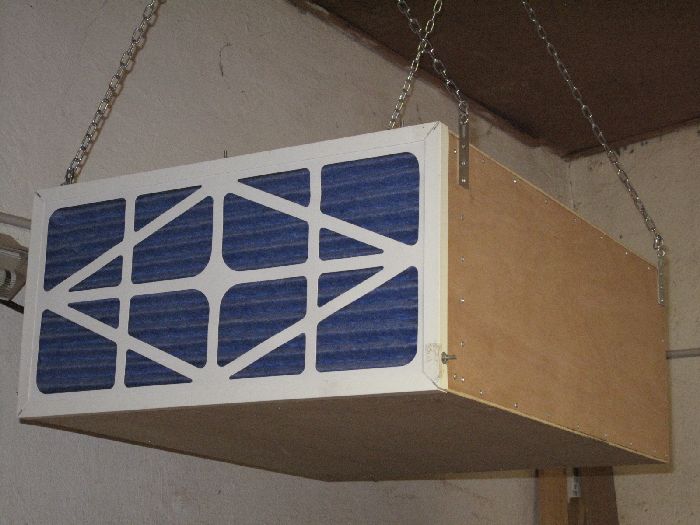

Suite à un post de Roger, je me suis construit un caisson de filtration à partir d'une turbine de hotte de récupération et de filtres acheté chez Axminster (rien à voir avec les prix pratiqués en France ) + quelques planches de CP en 5 mm qui trainaient dans l'atelier.
Essais cette après midi avec ponçage sur le tour, c'est très efficace!

Pas mal mais pour combien de m3 ton filtre ?
Mon atelier n'est pas grand 8 X 4 m. ce serait certainement suffisant ?

Pierre je ne saurai te répondre, j'ai trois vitesse d'extraction sur le moteur qui est comme je le disais de récup d'une hotte qui il me semble était de 420 m3/heure la turbine est assez imposante.
Mon atelier fait 6x6 environ.

Quand on voit le prix des caissons de filtration, ton idée est la bienvenue !

Merci pour le partage.

Fabrice

Voici le lien pour les deux filtres ( outer et inner )5 et 1 micron
www.axminster.co.uk/perform-perform-ccaf...-filters-prod580350/
après il ne reste plus qu'à construire autour et d'y inclure une turbine et pour les électricien une télécommande...plus de 300 euros d'économie
Jean François

Salut

Une question surement idiote ....

Tu prends une turbine de hotte de cuisine , qui va donc aspirer à travers les deux filtres .
La sortie d'air "propre" que tu as dû mettre à l'arrière de ton caisson ne créé pas un courant trop violent qui lui pourrait déplacer encore plus de poussières ???

Bonjour à tous


Belle réalisation, là au moins je vois que mon idée est reprise et cekla m'encourage à continuer dans le domaine de la bricole et de la récupération.

Jean François maintenent il faut le mettre sur des rails pour le ballader dans la longueur de l'atelier
pour ce qui veulent des précisions voici le lien
tournebois.free.fr/atelier.html
et chercher "filtrage de l'air"

je reste à votre disposition

Bonjour,

Roger, est-ce que le caisson est étanche à l'air ? ou pas forcément nécessaire.

J'ai plus qu'à me trouver un moteur de hotte ...

Fabrice

Bonjour Fabrice,
pour une meilleure efficacité de l'aspiration il vaut mieux que le caisson soit étanche surtout si la turbine que tu trouve fait moins de 500 m3/h.
Sur le filtre 1 micron il y a déjà un joint mousse pour parfaire l’étanchéité.
Si tu utilise une turbine de 960 m3/h comme Roger c'est un peu moins important mais la qualité du filtrage en sera bien réduit.

fablou,
je t'ai mi un message MP.
je suis dispo ce matin

Bonjour,
J'ai un système d'aspiration similaire de marque jet. J'en suis très satisfait, mais comme j'ai agrandi on atelier avec une nouvelle pièce, je veux en faire un autre, car vu e prix d'achat, vaut mieux le construire. Quel type de hotte faut il prendre? Est ce qu'une hotte simple de cuisine peut suffire ou faut il un groupe de professionnel?
Merci d'avance.
cordialement
Rémi

Le mieux serait une turbine double > 600m3/h si tu peux te trouver cela en déchèterie ou par relation ou alors comme Roger sur des ventes soldées de matériel industriel (c'est le meilleur car les turbines sont en général puissantes et entièrement en tôle galvanisée)
Jean François

Armand écrit:
Salut .
Avec mes excuses si j'inciste , sur cette question sur le déplacement des poussières ....

Je pose cette question au sujet de cette hotte aspirante .

Suite a ma visite voilà quelques temps chez un professionnel , qui arrêtait toutes machines de ce genre quand il voulait faire une finition .
Le motif était donc le déplacement de poussières suite à cette aspiration .

Je voudrais donc savoir SVP si la sortie d'air filtré du caisson n'engendre pas la mise en suspension d'autres poussières .. merci

bonsoir,
l'aspiration des poussières fines par le caisson ne se fait que lors de travail de ponçage sur le tour, à la ponceuse ou sciage avec la scie à ruban.
Il est évident que dans un atelier il reste de la fine poussière de bois collée un peu partout et que le souffle arrière de la turbine peu remettre en suspension mais ce ne sera qu'une infime partie des poussières que l'on aura pas ingurgité!
Effectivement avant de faire les finitions je laisse la machine tourner encore une heure puis une heure d’arrêt (ou je fait un peu de rangement)et ne commence les finitions qu'après.

Bonjour,il y a forcément un brassage d'air.

Autre solution,c'est de brancher un tuyau vers l’extérieur,

ex:fenêtre ou percer le mur..

jfring écrit:
Merci
J'ai la turbine , l'adresse pour les filtres ..... il n'y a plus qu'à ...


raymond écrit:
C'est une idée qui m'est aussi venue .Je le fais déjà pour une aspiration ,pas pour la poussière , pour des solutions chimiques par forcément bonnes pour la santé .

Dommage que tu n'as pas pris de photos
de l'interieur de ton caisson,ça aurrait
été plus simple de voir la position de la turbine
à l'intérieur.

Bonsoir François

suit ce lien et tu verras comment ma turbine double est installée
tournebois.free.fr/filtrage.html

Bonjour Jean-François,
Merci pour ta réponse.
Cordialement
Rémi

Roger le propose, suivez tous son lien, il y a des photos avec les entrailles de la bête, mon caisson est fait à l'identique...merci Roger

Jean François
