SUJET : réalisation d'une lunette pour tour à bois

Bonsoir,

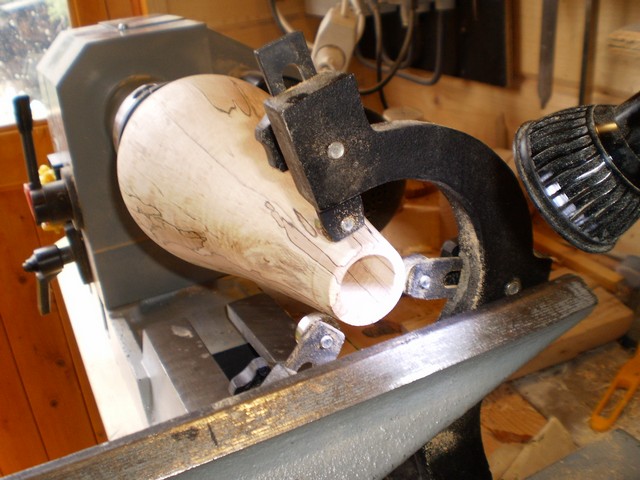

ma lunette de tour est petite, la voici

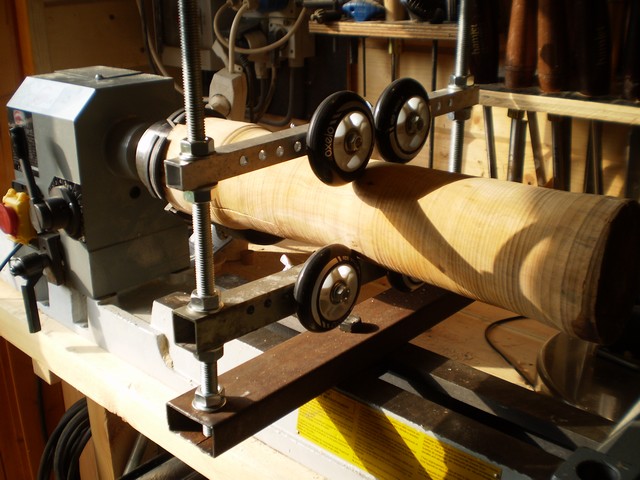

sur base d'une idée vue sur le net, j'ai donc réalisé celle-ci, rudimentaire, mais efficace,


reste la peinture.
celle-ci est équipée de galets de 80 mm ou 60 mm, 4 ou 3 galets au choix.

Deux belles lunettes ,elles se complètent.

Bonsoir

Je confirme très efficace j'ai fabriquer la même il y a un mois pour la modique somme
de 10 €
Avec le même principe de 3 ou 4 galets je pense que l'on a du voir la page sur internet

Michel

Bonsoir George

effectivement il y a l'épaisseur et sa devrait tenir le choc

Bonjour
J'ai déja vu ce modèle.
Pour du creusage en bout de doit être super mais n'est-il pas trop encombrant pour le travail entre pointe et prés de la lunette ?
Bernard

bernard run écrit:bonjour Bernard,
comme indiqué dans le début de mon post(ci-dessus), j'ai vu le principe de construction sur le net, il y a des vidéos, des photos, la réalisation reste relativement simple en elle même, il y un peu d'ajustage, mais rien de bien compliqué.

La première montrée par George va très bien aussi , elle est surtout bien faite car la roulette indiquée par la flèche jaune, est légèrement plus haute que sa vis à vis ,ce qui permet de tenir le rondin par l'AR lorsque l'on coupe , très efficace surtout dans les petites sections

désolé ,impossible de placer l'image ,même à 89ko

2 belles lunette George, j'ai la même que la seconde.

Bonjour.

Te voila bien équipé, prêt pour le creusage.

Frank

alain34 écrit:
bonjour Alain, tu as mis 72 en résolution , car j'ai eu le même problème hier?

alain48 écrit:
bonjour Alain, merci, c'était nécessaire, la première marque dans le bois, je voudrai bien trouver de caoutchouc qui puissent habiller les galets métalliques et un peu juste au-dessus d'un certain diamètre

bonjour Frank,
effectivement, je vais pouvoir creuser "sec" en bois de bout

alain48 écrit:

idem

oui George même en résolution à 72, elle ne passe pas
c'est vrai qu'elle est un peu juste mais il en faut une comme celle là. j'en ai faite une autre comme la seconde qui va très bien pour les plus grandes pièces ,le seul défaut de la mienne ,les tiges filetées trop courtes .. . Pour les roulements tu peux leurs coller une bande de caoutchouc tirée dans un vieux pneu ou tapis de sol , suffit de le couper dans de l'eau avec de vieux ciseaux

Bonjour.

Pour des bandes de caoutchouc, tu peux en couper dans une chambre a air de vélo, pour m'a part c'est se que j'avais fait, mais attention il arrive qu'il se se décroche .
La solution que j'ai trouvé pour ne pas marqué le bois avec les roulements, je mets deux tour de scotch de peintre autour de ma pièce .

Frank

Franky28 écrit:bonjour,
merci, frank c'est une idée

bonjour
moi j'utilise des roulettes de roller de mon petit fils qui a grandi donc inutilisable pour lui. et çà roule sans bruit.
serge

Bonjour,
serge, s'en est.

Belles lunettes... (en plus je suis dans l'optique )

Comme beaucoup sur le forum et le net, j'ai aussi fait la deuxième ... avec une barre supplémentaire avec une seul roue centré(pour petit diamètre...) vous mettrai photos quand je saurai!!!

bien pratique.félicitations

Rebonjour
pour les roues trouvé dans vide grenier ... des vieux rollers avec roues blanches, ne salit pas le bois (prix 5 euros avec huit roues...mieux que bricomachin


à plus tard
