SUJET : perçage cylindre

perçage cylindre 17 Oct 2022 22:10 #148708

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
Bonsoir à tout le monde .
Je veux réaliser un tourne-pouce mais pas percé de part en part , juste percé au 3/4 .
il faut que l'axe soit le même sinon ça ne marche pas mais je n'arrive pas à tracer les 2 diamètres parallèle sur chaque face du cylindre .Quelqu'un a t il une astuce ? Un grand merci .
Le tourne pouce que j'ai fait tourne comme une patate !
Bonne soirée et encore merci
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 18 Oct 2022 09:20 #148710

  • Ptit loup
  • Portrait de Ptit loup
  • Hors Ligne
  • Zélé
  • \" le tournage sur bois , la passion du bois...\"
  • Messages : 1403
  • Remerciements reçus 30
Bonjour

Mais qu'est ce ''un tourne pouce''...?
Une p'tite photo et on comprendra mieux la question ...

P'tit loup
ATh
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 18 Oct 2022 09:42 #148711

  • jeannot29
  • Portrait de jeannot29
  • en ligne
  • Réservé
  • Messages : 311
  • Remerciements reçus 24
Bonjour , voir www.facebook.com/watch/?v=3276615292348538
Cordialement
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 18 Oct 2022 09:44 #148712

  • Roland
  • Portrait de Roland
  • Hors Ligne
  • Zélé
  • Messages : 1691
  • Remerciements reçus 37
Taper tourne pouces sur google, on trouve différents modèles; A trous traversant, ou aussi non débouchant. pour les non débouchant utiliser une mèche forstner.

voir ici : www.bing.com/images/search?q=tourne+pouc...&tsc=ImageHoverTitle
Dernière édition: 18 Oct 2022 09:45 par Roland.
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 18 Oct 2022 14:23 #148713

  • François17340
  • Portrait de François17340
  • Hors Ligne
  • Zélé
  • Messages : 1094
  • Remerciements reçus 20
Bonjour,
je pense que sur la rondelle cylindrique, une fois l'axe médian tracé à partir du point central, il faut avec une équerre mise sur le chant, reporter le tracé sur l'autre face.
A partir de là, mesurer l'axe des trous à partir du centre de chaque face !

Si la forme est comme un galet rond, c'set plus ardu mais faisable...

Tu peux aussi percer sur une seule face, sur l'axe médian les 2 trous avec une toute petite mèche à bois, et en faire traverser un pour reprendre de l'autre coté avec le bon diamètre.
Le tour à bois, mon chat n'y arrive pas!!!

François.
Dernière édition: 18 Oct 2022 14:28 par François17340.
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 07:44 #148719

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
Un très grand merci.
Je ne le souhaite pas traversant donc je vais essayer avec une équerre sur la tranche pour reporter sur l'autre face.
J'ai déjà essayé mais si on dévie d'un poil, c'est cuit.
Je pensais à un gabarit mais je ne vois pas comment le reporter parfaitement.
Il doit y avoir un truc pour aller plus vite et surtout de manière certaine.
Je vais ré essayé. En tout cas MERCI
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 07:46 #148720

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
Oui et merci mais ça ne me dit pas comment procéder.
Je trouve ça trop rigolo
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 07:49 #148721

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
Jeannot29 à mis le tourne pouce en lien ,pour autant je ne sais pas comment faire. J'ai essayé et il ne tourne pas bien dutout. Merci
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 07:51 #148722

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
Merci beaucoup mais ça ne me dit pas comment procéder lorsque ce n'est pas traversant.
Bonne journée
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 09:16 #148723

  • jeannot29
  • Portrait de jeannot29
  • en ligne
  • Réservé
  • Messages : 311
  • Remerciements reçus 24
Bonjour , avant de mettre en forme la pièce de bois (que je suppose être rectangulaire ou carrée) , faire les tracés de chaque côté et percer aux trois quart de l'épaisseur et ensuite faire la mise en forme.
Cordialement
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 14:01 #148725

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
merci .J'ai des rondins de bois que je cylindre mais pas de carrés .
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 21:33 #148738

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9840
  • Remerciements reçus 126
Bonsoir Martine

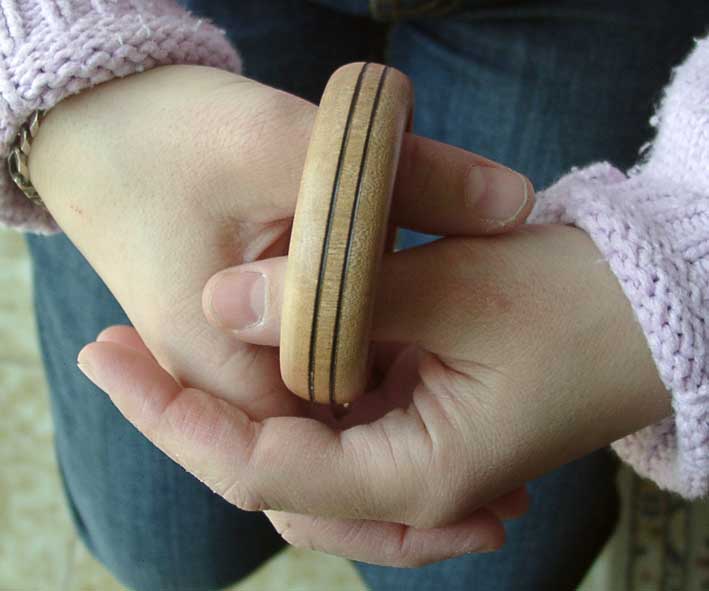

j'ai retrouvé une photo de l'époque ou je présentais le tourne pouce dans mes expos.

Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
Dernière édition: 19 Oct 2022 21:35 par roger vuillermoz.
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 21:47 #148740

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
merci pour votre aide mais je ne veux pas que les trous et donc les pouces traversent de part en part . ça complique sans doute un peu plus ...
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 21:52 #148742

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
oui merci mais je ne souhaite pas que ça traverse .
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 19 Oct 2022 21:58 #148743

  • fm29
  • Portrait de fm29
  • Hors Ligne
  • Accro
  • Messages : 4924
  • Remerciements reçus 56
Bonsoir Martine,


Je pense qu'avec des rondins tu es en bois de bout ,il vaudrait mieux
que tu prennes un morceau dans une planche .
Avec une équerre à centrer tu traces une ligne ensuite il suffit de tracer deux croix
aux endroits de tes trous ,je ne vois pas ou est la difficulté.
une photo aiderais .
Bonne soirée
François
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 20 Oct 2022 20:58 #148749

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
bonsoir , comme je ne veux pas des trous traversant , il faut faire un trou sur chaque disque du cylindre .Le problème sans doute vient du fait que j'ai des rondins et donc les diamètres tracés doivent être strictement parallèle .
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 20 Oct 2022 21:13 #148750

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9840
  • Remerciements reçus 126
Bonsoir Martine

je pense que tu pourrais faire deux disques de même diamètre
tu perces séparément chaque disque et tu les colle ensemble en
les décalant de 180 °mais il faut connaitre l'épaisseur de chaque disque
de tel façon que les doigts entre bien dans les trous
et penser à faire un épaulement de centrage pour qu'il soit bien cylindrique
avec un montage sur le mandrin à étudier cela me semble réalisable.
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 20 Oct 2022 22:18 #148752

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
merci Roger mais tous les tourne pouce que je vois sont d'un seul bloc .Il n'y a pas de collage . Peut être faire une sorte de gabarit mais je ne sais pas comment .
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 20 Oct 2022 22:28 #148753

  • martine
  • Portrait de martine
  • Hors Ligne
  • Timide
  • Messages : 23
L'administrateur a désactivé l'accès en écriture pour le public.

perçage cylindre 21 Oct 2022 08:15 #148754

  • yak55
  • Portrait de yak55
  • Hors Ligne
  • Discret
  • Messages : 221
  • Remerciements reçus 34
Bonjour, quand j'ai à faire des opérations successives, avec retournement et positionnements précis sur une pièce de forme aléatoire, comme c'est le cas ici, je fabrique au préalable un support, genre étau spécifique qui me permet et de fixer la pièce et surtout qui devient la référence de positionnement. Dans le cas d'une pièce ronde cette opération est facile, je vais essayer de poster un petit dessin explicatif dans la journée.
Cordialement.
Martin
