SUJET : lunette de tournage

Bonsoir à tous,

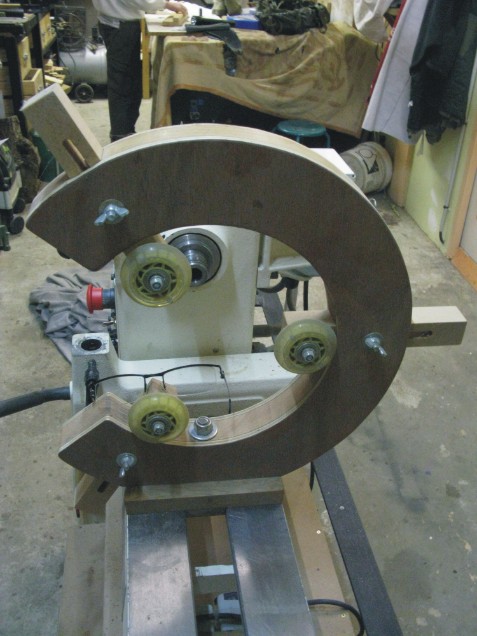

une lunette de tournage que j'ai réalisé en fonction d'une idée sur la toile. Elle est plutôt solide et va bien. Pour l'instant, je n'ai pas fait de pièces trés longues mais à chaque fois que j'ai eu besoin d'elle, j'ai été surpris de la facilité d'emploi.
Bonne nuit à tous
CRICRI

Bonjour
Elle est très bien faite celle-là !
Amitiés
Gérard

Une super lunette à prendre en exemple ....

Bonjour Cricri18

Bravo pour cette réalisation effectivement elle semble pratique d'utilisation
d'aprés ton spedo tu habites dans le 18 ?
ce n'est pas trés loin de chez moi,
donne moi des indications (par mon mail) si tu veux que l'on essai de partager des idées
salutation

Oui elle est bien faite,surtout les guidages des roulettes..

Bonjour Cricri,

Oui,elle est très bien faite cette lunette,
je l'à préfère à la mienne,je pense qu'elle
doit être très stable de par ces guidages qui
passent dans la monture,donc moins de déport,
félicitation,je vais m'on inspirer.
Quel est la larcgeur de la monture,ou l'épaisseur ?
est quel bois ?

à + fm 29

Bonsoir,
la monture fait 46 mm d'épaisseur, c'est un sandwich de 2 cotés en CPC de 8mm + une âme centrale de 30mm en chêne. Les supports des roulettes sont en hêtre ( c'est les chutes que j'avais mais un autre bois fera l'affaire. De préférence, il faut du bois dur). L'ensemble est collé à la colle blanche et un peu de vernis pour protéger. En pièce jointe, un plan pour vous faire une idée, il faudra adapter les dimensions en fonction de la hauteur de pointe de votre tour.
Bonne soirée à tous,
CRICRI

merci Cricri pour ce plan , c'est sympa , cette lunette est faite pour une hauteur de pointe de combien ?

Bonjour Alain,
sur le plan, je n'ai pas donné de détail sur la coupe à réaliser pour coller l'embase car c'est ce qui permet de faire coïncider le centre de ta lunette avec l'axe de tournage. Pour faciliter la réalisation de cette lunette, j'ai confectionné l'embase et la lunette avec les supports de roulette séparéments. J'ai fait la coupe sur la lunette en dernier car elle permet de régler la hauteur de l'axe central mais également d'ajuster la position de la lunette (axe de rotation) pour s'assurer de pouvoir manoeuvrer tous les supports des roulettes. Chaque tour est différent et il n'y a pas de lunette universelle mais cette manière de procéder facilite la démarche car elle autorise une tolèrance d'usinage et ne nécessite pas une grosse étude. Pour ta question, elle est faite pour une hauteur de pointe de 202,5 qui est celle de mon tour JET 1642 mais elle est coupée pour une hauteur de 205, ça me fait perdre 3mm sur le diamètre max admissible, rien quoi ! Si tu veux, tu me donnes les dimensions nécessaires et je te fais le plan, no problem.
Bonne journée,
CRICRI

merci Cricri , j'ai bien compris , pour le plan je te remercie mais il n'est pas compliqué à faire , amitié @lain

bonjour

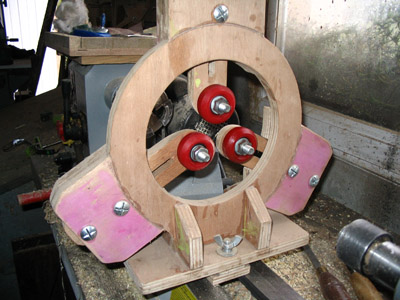

voila la mienne

bonjour
voila la mienne

Bonjour Cricri,

Merci pour le plan ,il est très clair.

fm 29

Bonjour Laverue,

Pas mal ta lunette,et surement super solide,
mais j'ai l'impression qu'elle n'a pas beaucoup
d'ouverture,pour les grosse pièce,peut être je me
trompe ?

à + fm 29

bonjour

environ 16 cm
ca suffit pour moi je ne fait pas de grosse piece

Bonsoir
Superbes lunettes, je pense que je vais m'inspirer de celle de CRICRI, elle est géniale.

@+
Robert
