SUJET : Sphéreuse a la BCT

Tout est dans le titre
Je fais une nouvelle rubrique pour ne pas polluer ceux en cours

Mon Projet :
-une sphéreuse et un poste pour affûter les lames de raboteuse

-Recherche :
dans les vides grenier , chez les amis, a la casse

Découverte :
-un ensemble complet tête de rectifieuse ,pivotant 360 degrés et table croisée: le luxe le grand luxe même
-un guide a galet +moteur ( déjà fixé dessus)

Réalisation:

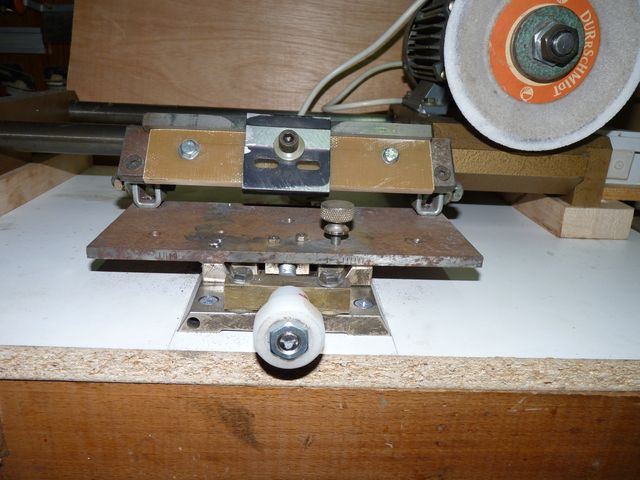

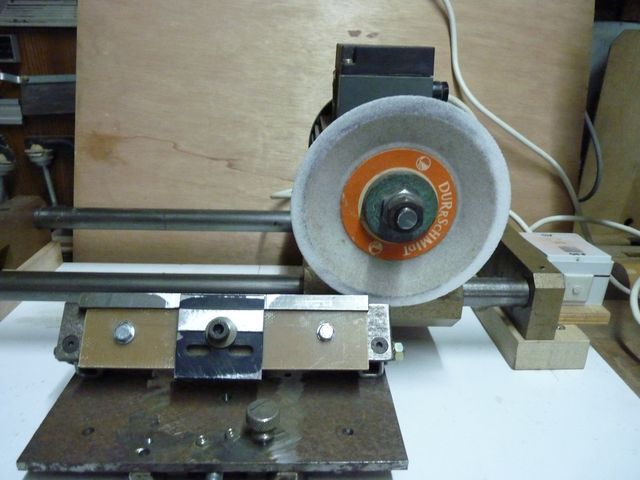

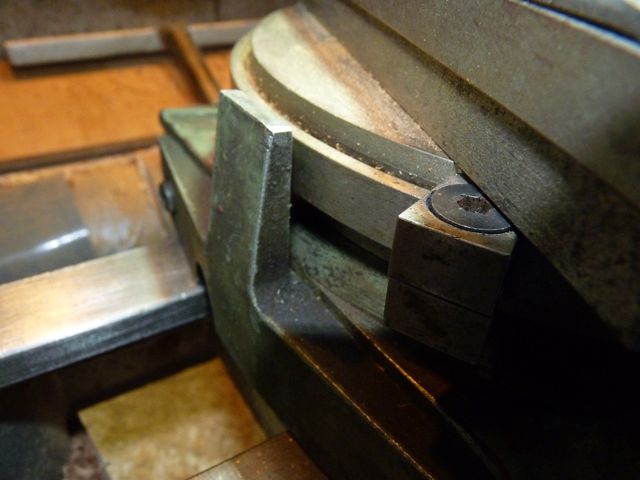

-une poste d’affûtage de lame de raboteuse capacité 250 mm, avec le dernier étage de la tête de rectifieuse

La sphereuse

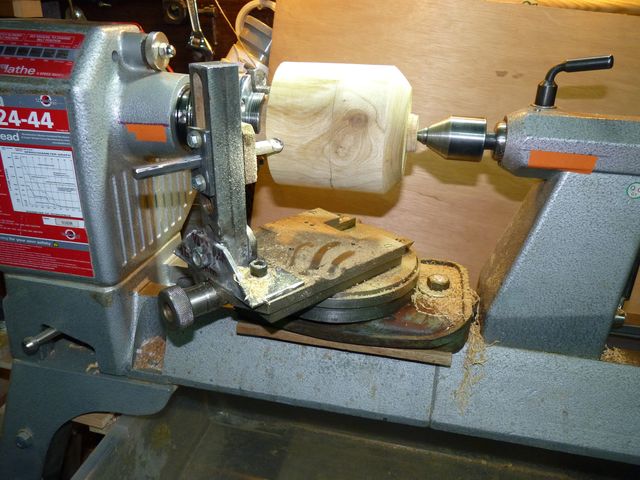

Table sur glissiére pivotante a 360 degrés
Hauteur de l'outil réalisé a partir d'une bride de blocage

Pour le choix de l'outil, partant du principe que ce qui va trés bien dans un vase doit aussi aller a l’extérieur , donc essai avec une pastille BCT et c'est le top

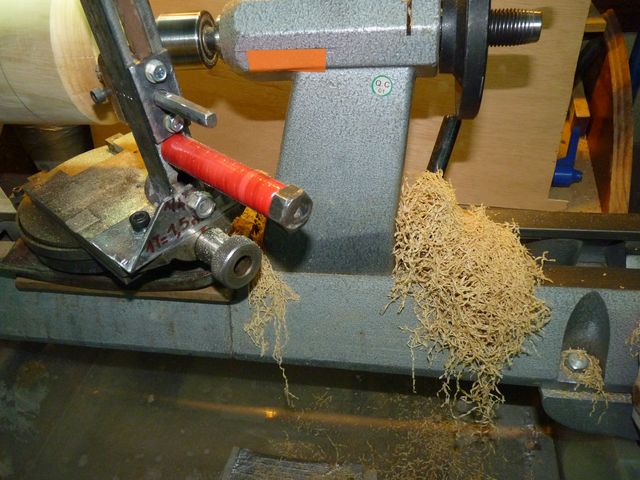

Les copeaux obtenus , état de surface impeccable

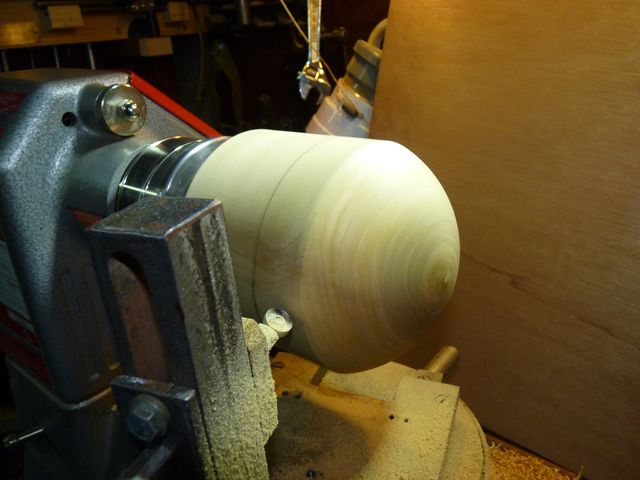

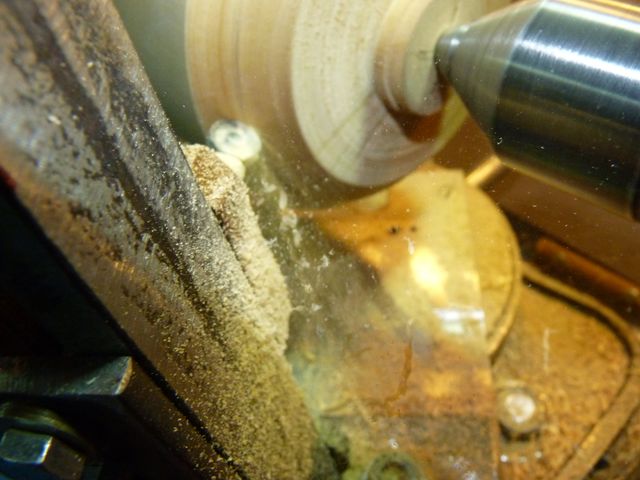

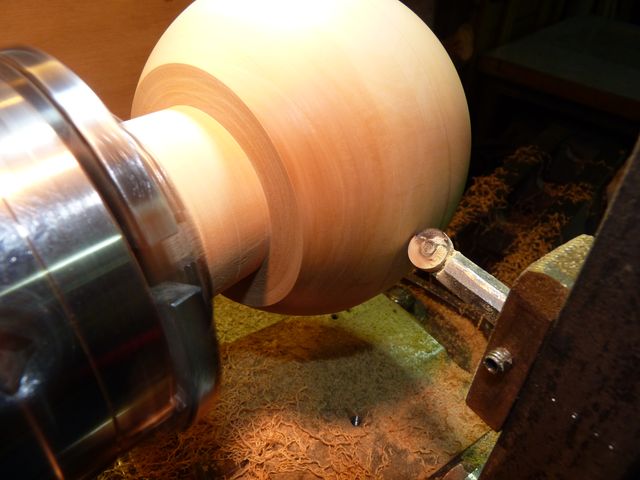

Le travail en cours

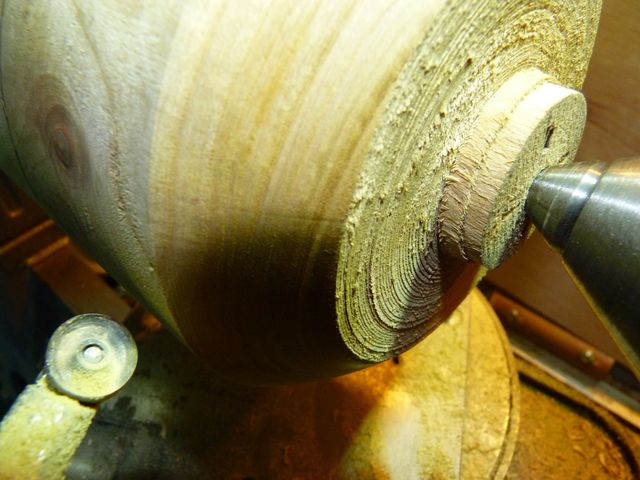

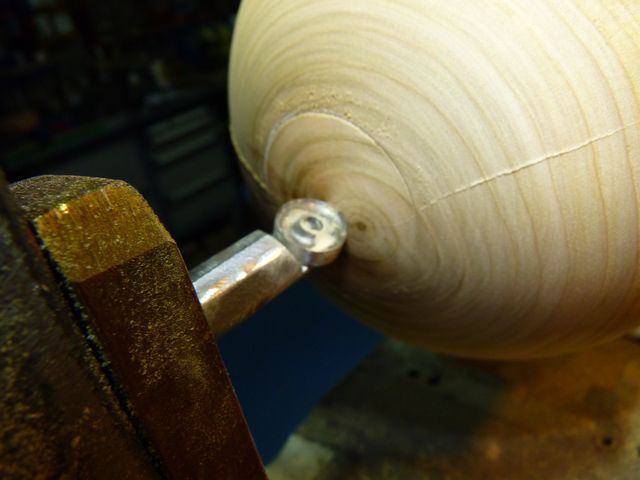

Juste la trace du raccord avec le bout de la contre pointe
Pour réaliser l'autre coté ne pas oublier d'inverser la pastille BCT

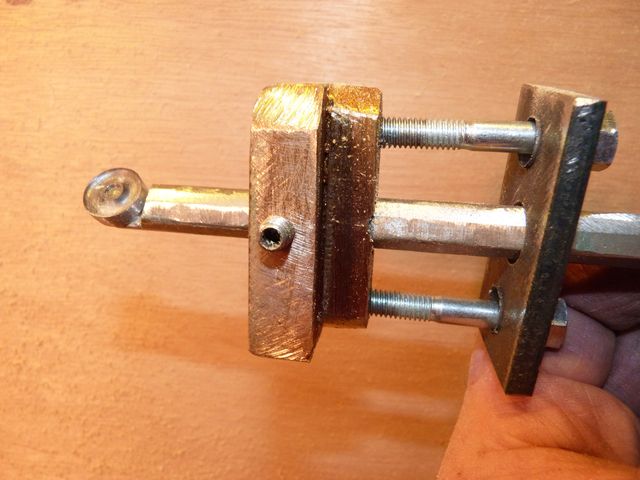

Le porte outil est conçu pour cette rotation

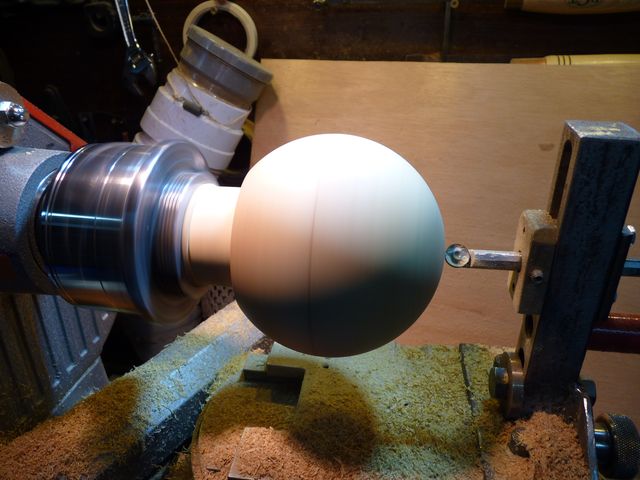

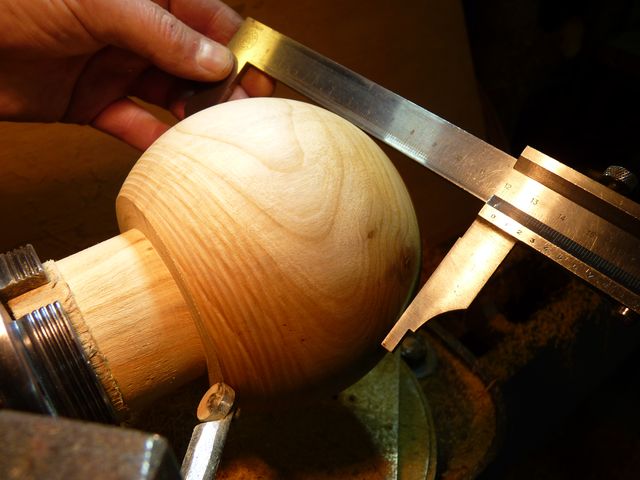

Noter l'état de surface , dia de 123 mmm

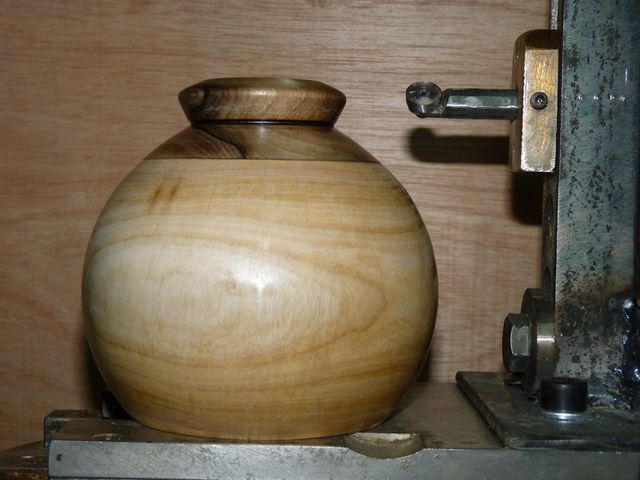

La capacitée maxi obtenue est de 230 mm ( nouvel hauteur d'axe sur table croisée)

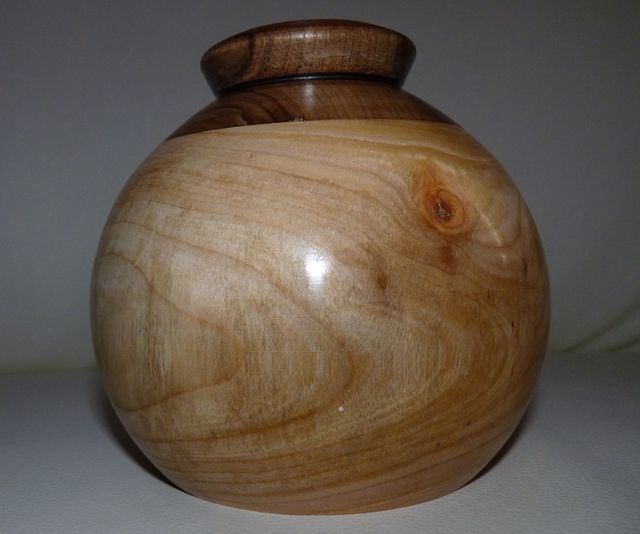

Finition et transformation de la boules : un sucrier ( corps en cerisier et couvercle en noyer)

Vous l'aurez compris je suis fan de la pastille BCT
Coût de l'ensemble ( banc d’affûtage et sphereuse ); 16.20 euros , la pastille BCT

Vos questions ou remarques sont les bienvenues
Ça reste du montage amateur , et rien a voir avec le besoin de production de Jean Charles
( que je salue au passage et remercie de ses partages)

Bon copeaux a toutes et tous

merci pour ces photos, dommage que l'on ne voit pas la boule presque finie surtout avec le porte outil du côté du mandrin

Salut Bernardj.

Ah ben non tu ne pollues pas du tout, bien au contraire !!!

Avec ton outil à coupelle tu obtiens un résultat impeccable qui doit considérablement réduire le travail de ponçage.

Merci pour cette astuce.

antoni

P.S: pourrais tu faire une photo de l'outil de coupe en isolé afin de voir comment est monté la coupelle ?

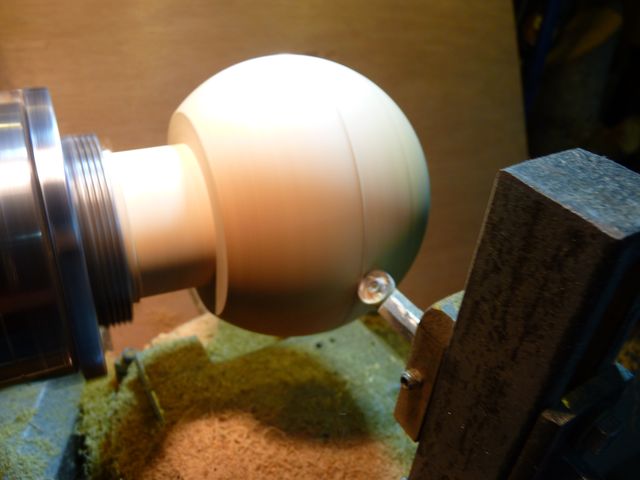

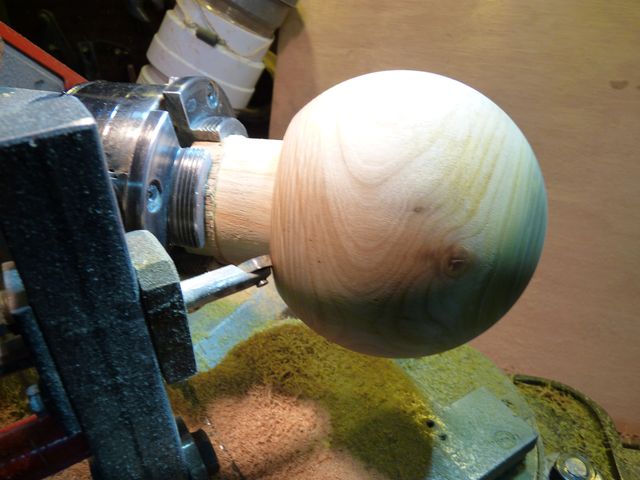

Pour répondre a Alain une photo de la passe de finition

non ce n'est pas la qualité de coupe qui est super mais, juste voir si tu n'est pas gêner pour passer l'outil côté mandrin?

Alain je viens frôler le mandrin, mais comme tu le dit si bien avec une rallonge de cône mors et pris entre pointes ça doit être au top
Bon copeaux

oui Berbard ;c'est supper avec la rallonge ,plus de problème de toucher le mandrin

Comme tu le dis Alain un danger en moins, c'est vrai que pour cet essai cet après-midi j'avais mis un arrêt sur la rotation pour ne pas toucher
Le mandrin.

bien vu, on n'est jamais assez prudent,risque d’abîmer le mandrin voir de fausser l'axe !

Bonsoir,
Avec un entraineur annulaire ou prise en gobelet plus de risque de toucher les mors.
Bon tournage

C'est vrai,idée à retenir
Bon copeaux

Bonjour à toutes et tous,
Bonjour Bernard,du territoire de Belfort
Bon c'était juste pour rigoler, mais moi aussi je souhaiterai savoir comment est fixé ta pastille.
As-tu plus de détails sur ton affûteuse ?.
Merci
Daniel

Bonjour toute et tous
La pastille BCT est d'origine taraudée au pas de M4
Donc un simple trou de 4,5 et une vis allène par en dessous

Vitesse de rotation du moteur 1450 tours / mn pour ce qui concerne l' affûteuse
Bon copeaux à toutes et tous

Re bonjour Bernardj.

Peux tu préciser S.T.P le diamètre de ta pastille BCT.

Où te la procures tu ?

Bonjour et merci pour ce reportage.
Cdlt
C.Bo

Antony

Deux type de pastille BCT l
La 13mm

La 16 MM.

Pour le fournisseur je te donne cela par MP ( on évite la Pub)
note cependant que Roland peut te renseigner mieux que moi sur ce produit

Bon copeaux

Bonjour Bernard

je vois que tu appliques les bons principes et tu as de bons résultats.
très bien l'affûteuse de lame de dégau.
pour la sphéreuse tu as du lour et sa ne doit pas vibrer du tout.

Suite de mes essais

J'ouvre un autre post, ( plus moyen de charger des photos)

Intitulé : PAS a PAS réalisation Boule
