SUJET : debutant

Tu ne peux pas prendre la mesure au pied à coulisse de ton filetage sur l'arbre d'entrainement et nous le photographier (le pied à coulisse) ,

voila desoler si c'est mal mesurer

19mm et 3mm

désolé mais ta photo est trop petite ,o n'y voit rien ,mets les chiffes en jaune ou blanc
19mm cela correspond à quoi ainsi que 3mm, il vaudrait mieux que tu prennes la photo du pied à coulisse .......

3 mm distance entre sommet du tareau

c'est super mais ce n'est pas le diamètre du filetage ,tu donnes le " pas " et la longueur ,si tu n'as pas de pied à coulisse essaye avec un mètre "normal" en faisant au plus juste

desoler le diametre de la tige!! : 14 mm au pied a coulisse

merci Alain de m'aider!

Vraiment petit diamètre ! je ne te conseille pas d'adapter un mandrin à l"aide d'une bague adaptée ton diamètre, ton arbre est trop fin donc risque de casse et dangereux sur ta personne !! le plateau à 4 mors présenté était livré avec ton tour ou acheté par la suite ? si livré avec sers toi de celui là ?

pour éviter d'encombrer le forum, envoie moi ton adresse mail ,la mienne est sur mon profil
merci

Je l'ai eu avec!!!! Mais c'est dur de centrer avec se mandrin!!
Faut régler morse par morse!

Bonsoir toutes et tous

On à le même mandrin dans notre club, et il permet de tourner en excentré.

Pour mettre ta pièce tournée entre pointe , fait une prise mandrin de 50 mm, long 30mm, et établi une ébauche de ta pièce avec une surcote de +5 a 10 mm.
Monte ton mandrin , ta pièce dans le mandrin , en serrant tout en te basant sur les cercles qui son gravé sur le mandrin pour une approche grossière.
A l'aide de ton porte outil , que tu règle parallèle à l'axe longitudinal du tour( à l’œil tu l'alignes sur une arrête intérieur du banc du tour la ou coulisse ta contre pointe).
En mesurant au réglet de chaque coté la cote entre le porte outil et ta pièce tu peaufine ton centrage coté mandrin au mieux que tu peux faire.
Ensuite tu fait ta passe de finition et ta pièce sera super belle, comme celle que tu as faite )

Pour faire des stylo avec ce mandrin fait l'outillage suivant :
- prend un boulon de 18 filetage court ( ou 16 ou 20)
- supprime le filetage
-monte sur ton mandrin au comparateur le plus a l'axe possible (les 5/100 au comparateur sont réalisable)
-tu perce le boulon coté tête hexagone au dia 6.5 mm et de part en part
- tu perce un trou de 5 mm( pour tarauder a M6) su un des plat de la tête du boulon, ceci te servira à bloquer ta tige de 6 mm sur laquelle tu monteras tes carrelet de bois des stylos
-pour ladite tige de 6 mm, prendre du rond acier de 6 mm ( du stub va très bien )et tu réalise un filetage sur 20 à 30 mm sur une des extrémités qui deviendra, après réalisation de ce même coté d'un petit perçage de 4 a 5 mm de dia sur la demie profondeur de la pointe du foret, le coté contre pointe de ton outillage
-te reste plus qu'à trouver un écrou de 6, et à trouver ( ou réaliser ) les bagues de référence tournage du dia stylo.

Désolé d’être si long , mais j'ai au début fait mes stylos avec cette outillage et ça marche très bien.
Si tu as du courage , affiche mon profil et recherche un post ou je parle déjà de cet outillage et ou j'ai mis des photos de réalisations.

Bon copeaux à toi

Merci beaucoup c'est sympa!!! Je vai de suite jeter un œil!!^^

Je ne sais pas comment retrouver ton poste!!!
Surtout que je sui vraiment intéresser! Dommage !!
Se mandrin n'est pas trop lourd pour mon tour tu penses?
Ton post m'intéresse!!

Bernardj c'est mon mail si tu peut envoie moi les photos
du bricolage à fair!!! Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.

Bonsoir.
Je t'avais demandé de m'appeler,ça t'aurait aidé surtout que nous ne sommes pas si loin.
Nous avons tous plus au moins taté de l'outillage.
Ce mandrin,je l'ai et il est rangé ds une armoire car il est difficile de centrer les pieces dessus et ça fait perdre un temps fou.
A mon avis et ça n'engage que moi,tu devras investir dans un autre tour avec nez de broche en M33 et un mandrin en M33 aussi.
N’achète pas ici car le mandrin te coutera pas moins de 550€ neuf!
J'ai connu ça aussi,mais apres c'est que du bonheur.
Stéphane.

Bonsoir.
Beau boulot.
Roland Dit!!!
Une machine ne fait pas le tourneur.
Ce qui fait la qualité du tournage c'est plutôt la dextérité de celui qui tient la gouge. Et manifestement cette dextérité ne te manque pas.
Continue comme cela

Je suis d'accord Avec Roland.

Merci beaucoup c'est sympa!!!^^

bonjour

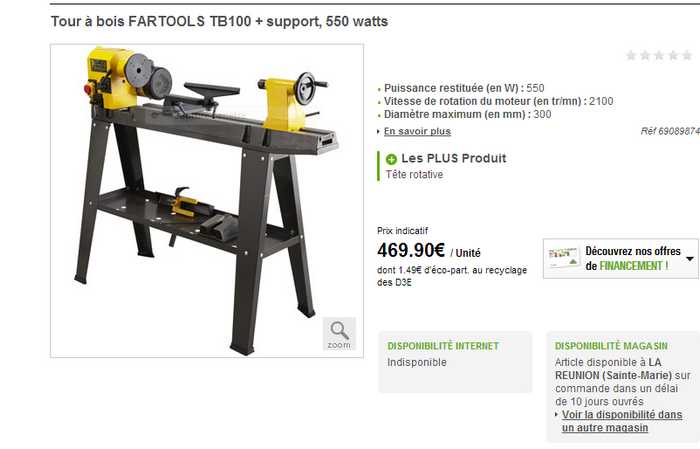

www.leroymerlin.re/Outillage,160.html

voir de ce coté pour un tour a vitesse variable ( équivalent au leman, delta, fox etc..)
nez broche 1/8tpi
milko

Merci c cool!!!

il y a quand même une différence de prix , à la réunion il est a 579 euros, c'est le prix de France.
pour faire des stylo, il faudra faire des modification au niveau du porte outil.
au niveau service après vente c'est nul, il ne savent pas reconnaître un condensateur mort.
celui que j'ai acheté (occasion neuf ) la personne en avait mare , pour lancer il le lançais a la ficelle.
après avoir contacter Fartool, la réponse a été ( c'est normal que ça démarre pas sur vitesse rapide, c'est pour éviter de lancer avec une pièce importante à vitesse rapide).( des rigolos
en faite leur moteur (chinois) à été mal étudié, le condensateur de 10 µF est trop faible et c'est un 12 µF qui faut mettre à a place.
mais si tu est un bon bricoleur c'est des détails.
milko
