SUJET : fabrication de ce Proto de trusquin type a 2 verge

fabrication de ce Proto de trusquin type a 2 verge 11 Déc 2016 12:38 #131828

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
onjour,

Je partage avec vous la fabrication de ce Proto de trusquin type à 2 verges

J'ai acheté les lames du trusquin.

Les tiges sont des tubes d'acier inox de diamètre 8 mm dans lesquels j'ai sertie à force et collé à l'époxi des écrous intox.
(j'ai essayé avec du tube plein mais je ne suis pas équipé pour percer et tarauder de l'inox)

Les vis de verrouillages sont des écrous d'assemblage de meuble en laiton coupé, façonné et collé aussi à l'époxi.

Le tablier devais être en alu de 2 mm (pas trouvé de laiton pour ce proto), mais il a pas collé ???
Pourtant j'ai raillé la face à collé et dégraissé à l'acetone !!!
Au final j'ai un tablier en hêtre avec une pellicule polie d'époxi, pas si mal pour ce proto.

Reste à façonner la liaison du tablier au corps tourné par une forme comme sur le plan.

Bilan :
- Essais concluant, je vais me lancer dans une réalisation plus fine avec des bois plus précieux-
- Le corps peut être plus fin.

Je pence à du bois de rose pour le corps, de l'ébène pour le tablier avec une plaque en laiton de 2 mm.

Cordialement.

JL
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:37 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin 11 Déc 2016 12:50 #131830

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149

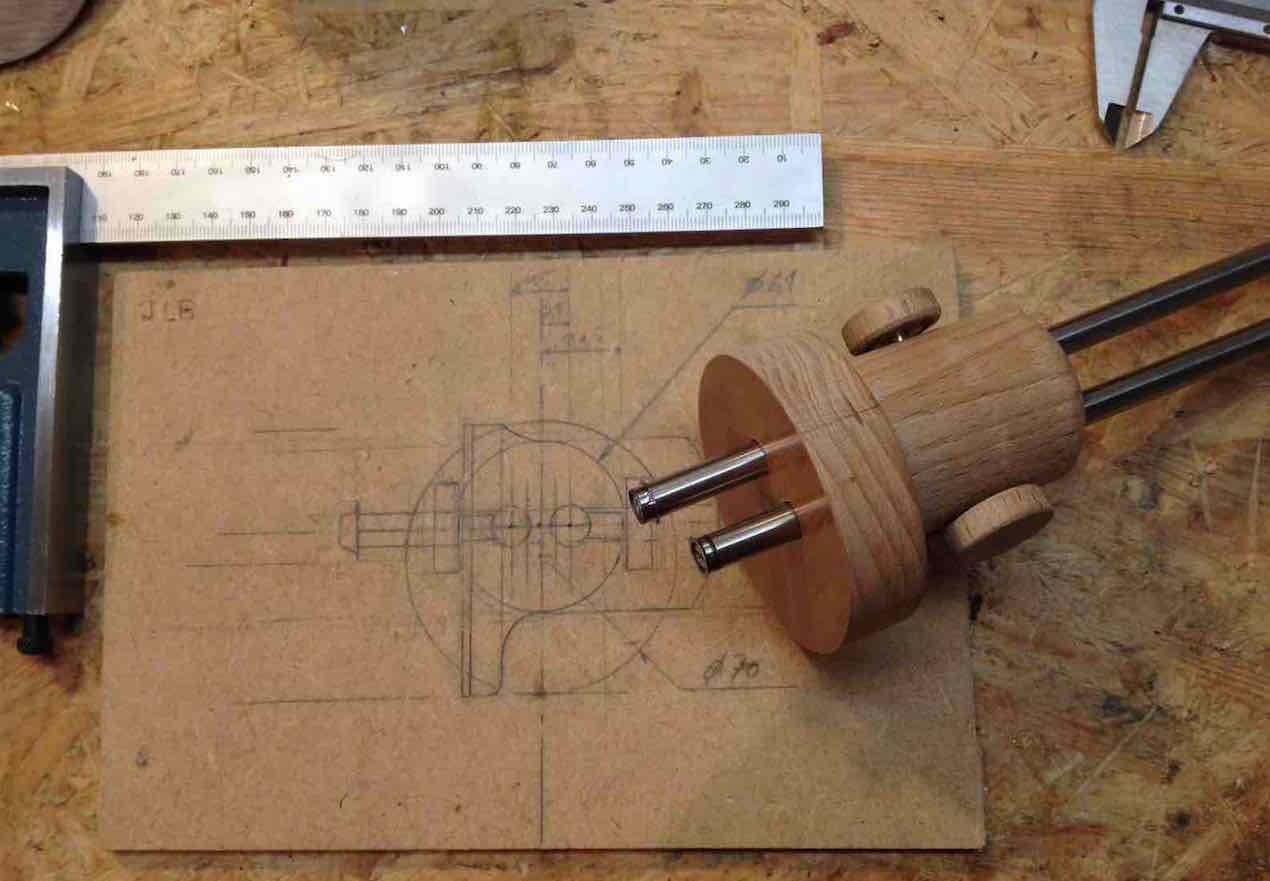

La pièce jointe 6_proto.jpg est absente ou indisponible

Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:34 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin 11 Déc 2016 13:30 #131833

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
Fabrication des verges

La pièce jointe 1_fabriquation_des_verges.jpg est absente ou indisponible

Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:34 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin 11 Déc 2016 13:30 #131834

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
fabrication du corp

La pièce jointe 2_fabrication_du_corp.jpg est absente ou indisponible

Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:36 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin 11 Déc 2016 13:30 #131835

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
cops assembé

La pièce jointe 3_corps_assembl.jpg est absente ou indisponible

Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:35 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

fabrication de ce Proto de trusquin type a 2 verge 11 Déc 2016 13:31 #131836

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
Perçage du corps

La pièce jointe 4_percage_du_corps.jpg est absente ou indisponible

Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:35 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin 11 Déc 2016 13:32 #131837

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
collage des inters en laiton dans le corp et des boutons

La pièce jointe 5_collage_invert_et_bouton.jpg est absente ou indisponible

Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 11 Déc 2016 13:34 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 11 Déc 2016 20:26 #131844

  • MichMich
  • Portrait de MichMich
  • Hors Ligne
  • Discret
  • qui va piano...
  • Messages : 207
Bonjour,
Beau travail. Tu peux trouver du laiton en 2mm ici:
www.metivier-modelisme.com/metaux-plaque...de5a46edfcf5b72b23a6
Si tu demande ton chemin à quelqu'un qui le connaît, alors tu ne pourras plus t'égarer...
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 12 Déc 2016 08:51 #131847

  • calimero54
  • Portrait de calimero54
  • Hors Ligne
  • Zélé
  • accro au bricolage des vitraux et du bois
  • Messages : 1904
Bonjour à toutes et tous, :laugh:
Bonjour JuanLucas, ;)
Merci pour le partage, peut-on voir l'ensemble terminé ?
Daniel
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 12 Déc 2016 11:33 #131855

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
Bonjour,

C'est un Proto, je ferais les congés comme au plan bientôt, mais la première photo est le résultat fini, sans les congés, il est déjà fonctionnel.

Je vais me lancer dans la réalisation avec des bois plus "noble" et du laiton dès que j'aurais tous acheté.

Cordialement.

JL.
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 12 Déc 2016 13:12 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 12 Déc 2016 22:06 #131875

  • fm29
  • Portrait de fm29
  • Hors Ligne
  • Accro
  • Messages : 4924
  • Remerciements reçus 56
Merci pour le pas à pas ,ça à l'air
concluant.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 13 Déc 2016 09:24 #131882

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
fm29 écrit:
Merci pour le pas à pas ,ça à l'air
concluant.

Merci !

Effectivement ça fonction très bien !

Précision, les deux type non ^pas la même longueur pour aligner parfaitement les lames.

Reste à faire l'anneau arrière pour garder un réglage des deux tiges sur l'épaisseur d'un bédane par exemple et toute les fonctions de ce type de trusquin seront réuni.

Cordialement.

JL.
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 17 Déc 2016 18:53 #131955

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149

La pièce jointe 100.jpg est absente ou indisponible

La pièce jointe 200.jpg est absente ou indisponible

La pièce jointe 400.jpg est absente ou indisponible

La pièce jointe 300.jpg est absente ou indisponible



Bonjour,

Ci-joint les photos du proto fini et ciré.

Cordialement.

JL.
Pièces jointes :
Ce n'est pas le but qui compte, c'est le chemin parcouru pour y arriver !
réalisation de mon télescope 300 mm en bois www.webastro.net/forum/showthread.php?t=112078&page=14...
Dernière édition: 17 Déc 2016 18:55 par juanlucas92.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fabrication de ce Proto de trusquin type a 2 verge 18 Déc 2016 11:58 #131962

  • juanlucas92
  • Portrait de juanlucas92
  • Hors Ligne
  • Discret
  • Messages : 149
Bonjour à toutes et à tous,

Voici les dernières finitions, deux petits embouts (enjoliveurs) tournés pour fermer les tubes intox.

La pièce jointe 2000.jpg est absente ou indisponible

La pièce jointe 1000.jpg est absente ou indisponible



Cordialement.

JL.
