SUJET : lapidaire

Bonjour,

J'ai conçu un lapidaire avec un moteur de compresseur et un disque de lame circulaire.

J'ai les problèmes suivants: la toile de verre noircie et plisse ça doit tourner trop vite.

Le moteur2.2w 2850 tr min en 380v 50hz 8.8/5.1 A HP 3 axe D 30 disque D 300.

Mes questions : faut-il un variateur, où en trouver un, comment l'installer; actuellement le démarrage est direct du commutateur.

Merci de votre aide


Amicalement D.GUENARD

bonjour

lame de scie circulaire : pour les dents as tu fait appel à un dentiste

la toile plisse et noircie :
plisse : comment as tu fait tenir la toile sur le disque ?
noirci : je pense à un souci de vitesse. J ai récupéré un lapidaire mais avec un moteur de M à Laver qui tourne -vite et il ne noirci pas mais , y a pas de puissance.

bon après au niveau élec cela dépasse mes compétences mais il y a des experts sur ce forum qui je pense répondrons à tes interrogations avec plaisir.

pat

Salut,
Oui, si ça noircit, c'est que tu échauffes trop, sans doute que tu vas trop vite.
C'est un gros moteur que tu as mis pour un disque de 250 mm ?

Si tu veux diminuer la vitesse avec un moteur Tri, il va te falloir un variateur de fréquence, c'est pas donné à vrai dire, mais j'en vois des fois sur le bon coin dans les 70€.
Un truc comme ça par exemple.

Moi j'en ai fait un avec un moteur de machine à laver à deux vitesses, mais c'est pas l'idéal, comme le dit Pat.
En vitesse "lavage", ça va pas très vite et manque de couple, et en vitesse essorage, ça va beaucoup trop vite et a tendance à bruler.
Le mieux serait sans doute de ne pas être en prise directe sur l'arbre mais d'avoir une réduction à poulies-courroie.

A+

Bonjour Daniel

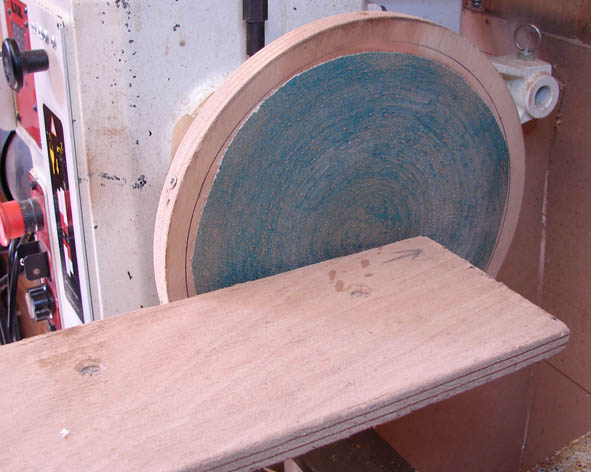

moi j'ai fais un plateau en CP et j'ai collé un accroche velcro pour place un disque de ponçage le tout est monté sur mon tour et je tourne à 800 tour et je ne brule pas.

Bonsoir
peut être faire au tour une poulie en bois plus grande côté lapidaire pour diminuer la vitesse se serais moins cher qu'un variateur car quand tu as trouvé la bonne vitesse tu ne change plus
Bon lapidairage
André

Oui Dédé je suis d'accord et j'y ai pensé mais comment faire.

Roger j'ai la même chose mais il faut démonter et remonter à chaque fois.

J'avais un moteur et le reste alors je me suis lancé .

RE

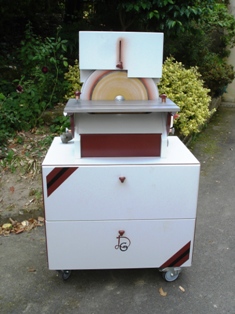

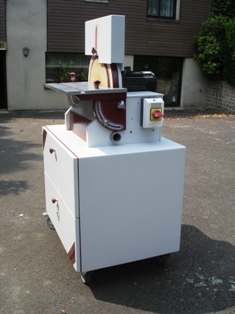

Voilà la machine en question elle marche bien sauf; que le papier de verre use plus vite que normalement j'aurais voulu améliorer tout simplement.

Merci à tous.

Amicalement D.G.

Salut Daniel

Je trouve que ton lapidaire est très bien conçu, seul bémol, effectivement il te faut un variateur car ton moteur tourne trop vite et de là ton papier à poncer brule et en même temps se déccroche car il chauffe trop.
Le ponçage en principe se fait doucement et à petite vitesse pour qu'il soit efficace.
Amicalement

Nigloo

Bonjour Daniel
je vois que l'arbre de ton moteur est direct sur ton lapidaire
il te faut désaccoupler les deux et mettre ton moteur plus en avant ou arrière sur ton plateau et puis mettre une petite poulie au moteur et adapter un axe en fer et une poulie plus grosse que tu peut faire en bois dur au tour et mettre une courroie entre les deux
et surélever ton moteur avec une cale de la hauteur de ta poulie
je ne sais pas si c'est assez clair

quelqu'un te feras un croquis car moi je ne sais pas les mettre sur le site
bonne journée
Amicalement
André

bonjour, j'ai fait identique à ROGER, je peux soit le fixer sur un mandrin ou sur une queue de cochon, c'est pratique et prend peu de place.
