SUJET : Adaptateur

Bonsoir,
il va falloir que je fasse faire un adaptateur et j'ai besoin de vos conseils. Mon tour a un nez particulier. Il a un filetage extérieur ( M34×4) et un filetage intérieur ( M18x1,5).
Je veux bien sûr un filetage final en M33x3,5.
Donc vaut-il mieux que je fasse faire un adaptateur avec une partie femelle en M34x4 vers une partie male M33x3,5 ou un adaptateur M18x1,5 male vers M33x3,5 male?

Bonjour, la logique est de rester en male donc 18x1,5 vers 33x3,5 c'est la configuration qui permettra d'avoir le moins de porte à faux du mandrin, car si on part du 44x4 on va devoir avancer le filetage du mandrin ceci pour avoir suffisamment de matière entre le 34 et le 33. Il faut dire toutefois que les deux solutions ont une faiblesse, l'une du fait d'un filetage de 18, qui n'est pas exagérément gros pour les contraintes d'un tour à bois, l'autre l'augmentation importante du porte à faux, qui est déjà présent du fait que le filetage de base (34x4) fait une bonne longueur. Il est également plus simple de tourner et fileter la pièce en une fois, sans la sortir du mandrin du tour, ce qui garantit une parfaite concentricité dans le cas de la première solution. Toujours du fait de ne pas sortir la pièce on peut réaliser une couronne butée, tant vers la broche que vers le mandrin, qui sera elle aussi parfaitement concentrique et plane
Cordialement. Martin

Merci beaucoup! Par contre, je ne comprends pas quand tu parles de couronne butée vers le mandrin comme vers la butée. Peux-tu m'expliquer (ou me faire un dessin) s'il te plait?
Bonne soirée.

bonjour,

moi je prendrai record power sc4 avec cet adaptateur www.willyvanhoutte.com/mvc/article.jsp?id=13434

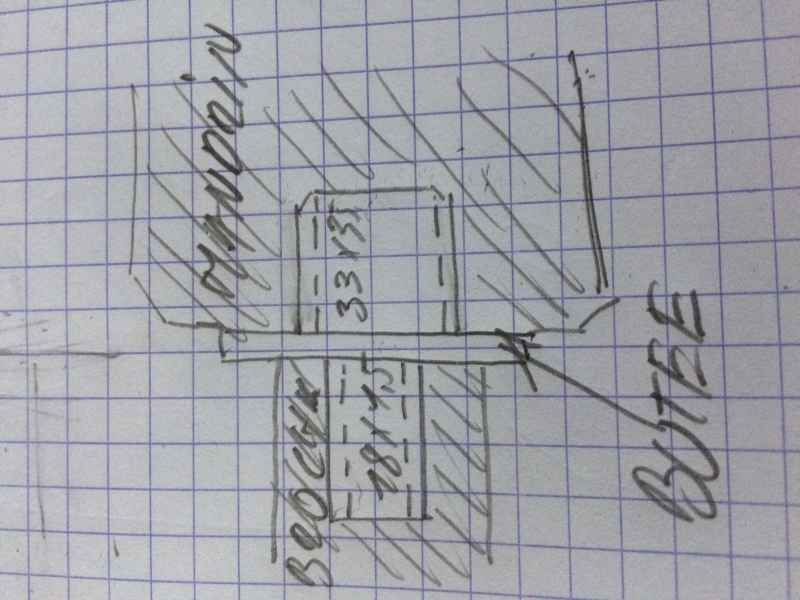

Bonjour, je m'y suis mal pris, la photo est partie trop tôt. Je ne vois pas comment l'adaptateur de chez Wvh pourrait être utilisé, dans ma proposition la butée tournée sans sortir la pièce du mandrin assure le contact parallèle entre la broche et le mandrin, selon la configuration de la broche on peut prévoir une zone de centrage ajustée H6 pour assurer le centrage parfait, de même vers le mandrin.
Cordialement.
Martin

Vraiment merci beaucoup! Il ne me reste plus qu'a aller voir un tourneur de metaux.

Bonjour, je vais faire une remarque qui contredit quelque peu me propos précédents. Si tu arrives a trouver un tourneur qui peut te garantir, et te réaliser une adaptation en partant du filetage extérieur, PARFAITEMENT CONCENTRIQUE sans rallonger exagérément la pièce le montage serait plus solide.
Dans ce cas tu aurais une sorte de cloche filetée intérieur 44, avec une partie mâle filetée 33.
Comme les deux filetages ne sont pas réalisables sans reprise de la pièce, ça demande un soin particulier avec utilisation des mors doux, pour le centrage, tous les tourneurs ne sont pas soigneux à ce point.
Cordialement.
Martin

Bonjour, merci de tes précisions.. Il y a, a priori,dans ma ville, un tourneur qui travaille pour les pros ( industrie) comme les particuliers. Je vais aller le voir directement pour savoir s'il pense pouvoir le réaliser.
Un grand merci à toi!

Tiens, d'ailleurs, n'ayant pas de mandrin, peux-tu me dire la longueur qu'il faudrait pour la partie male en 33?

Bonjour, alors autant je connais l'usinage et la mécanique, autant je ne suis pas trourneur sur bois. J'ai beau avoir deux tours a bois, aucun n'est équipé avec un mandrin standard, c'est d'ailleurs moi qui ai fait les adaptations, mais pour des mandrins 3 mors, qui étaient adaptés au rares tournages que je faisais. Je ne peux donc pas répondre à ta question.
Cordialement.
Martin

Je voulais aussi apporter une précision, selon la configuration de ton nez de broche il peut y avoir une surface cylindrique ou conique pour un appui de centrage du mandrin, ou d'un éventuel système d'adaptation. Si tel est le cas, il convient d'en tenir compte, tant au niveau de la pièce d'adaptation vers la broche que de la première vers le mandrin si celui ci est pourvu d'un élément de centrage. Ce fait me parait probable car le centrage sur un filetage est plus qu'aléatoire.
Cordialement.
Martin

Encore merci. Il me semble effectivement que j'ai une surface cylindrique fixe et une partie légèrement conique amovible. Je mettrais une photo demain.
