SUJET : ma lunette

Bonsoir à tous
Cela faisait un an que ce projet était au point mort.
Tout d'abord un grand merci à Christian qui a mi en musique mon dessin de lunette de tour. car sans son aide je ne serais pas arrivé à cela.
Un grand coup de chapeau à ce visiteur sur une expo avec qui j'ai sympathisé et qui a bien voulu devenir le mècéne du jour.


sur mon site visiter l'atelier pour les explications

bonsoir roger patrick dit miradorje venait te souhaiter une bonne et heureuse annees2010 avec plein de cpeaux en perpective moi je ne tourne pas pour le momentvu que je vient toutjuste de sortir de l hspital car je me suis fait operer du nez ce matin donc les poussieres de bois pas bon voila roger bonne soiree a plus patrick bretagne morbhian

Bonjour Roger

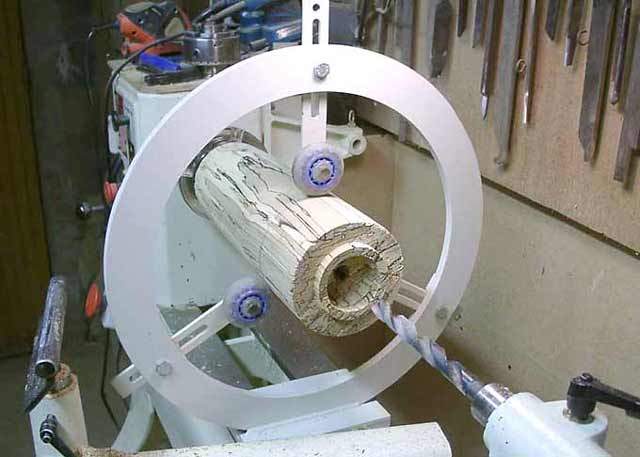

Voici les images que tu n'arrives pas à mettre sur le forum
Félicitation pour cette lunette super pratique

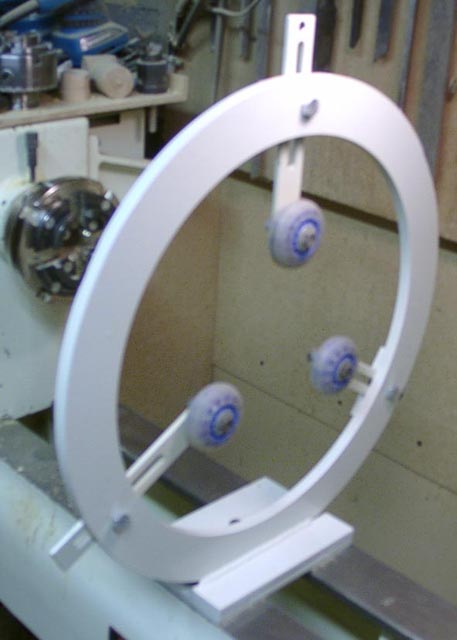

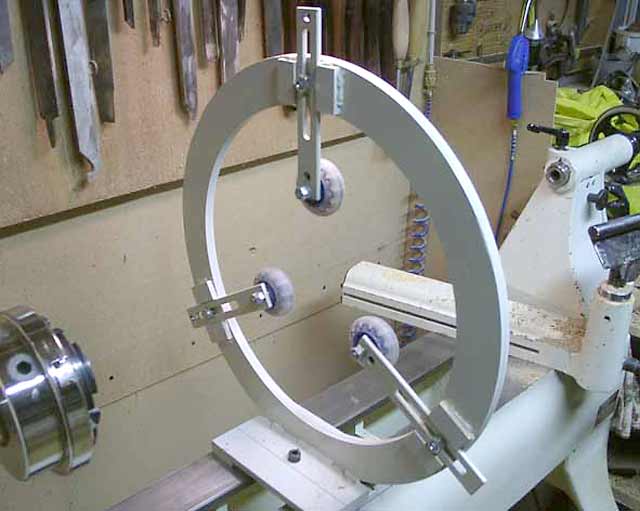

Image suite

Merci richard de ton aide effectivement j'avais vue trop grand dans la résolution

Bonjour Roger,

C'est une très belle lunette qui je pense
doit être très éfficace.
peux tu nous dire comment est fait le cercle
est en quel matériau ? les dimensions égalements ?
pour le reste pas de problème car j'en ai déjà fait
une en contreplaqué marine.
merci et à + fm 29

Bonjour,

A mon avis c'est du métal vu les soudures.
La photo donne l'impression que les roues laissent des traces, est-ce vrai ?

Sinon bravo !

Augustin

Bonsoir à vous

pour François
pour les dimensions et la matière voir sur mon site toutes les explications. Pour L'efficacité je suis plus rassuré qu'avec une lunette en CP car j'ai un copain qui en avait une en CP 30m/m et elle a volé en éclat suite à une fausse manoeuvre et sur un vase de 45 cm sa fait tout drôle de voir les dégats même à basse vitesse

pour Augustin
oui les roulettes laissent des traces surtout dans du hêtre trés échauffé. je pense que dans tous les cas il y aura des traces mais ce n'est pas un probléme puisqu'en générale on laisse toujours une sur-épaisseur et tout cela disparait à la finition.

bonsoir, belle realisation, ça sert aussi à ça les copains. Pour eviter les traces sur le bois on peux coller du papier adhesif (type carrosier)au niveau des roulettes.

Bonsoir
Très beau travail Roger, c'est super et c'est du solide.
Je m'en suis fait une en CP, et en guise de roulettes, des roulements à billes. J'ai l'intention de la modifier avec des roulettes comme les tiennes.

@+
Robert

Robert , prends des roulettes les plus petites en diamètre , c'est mieux pour les pièces en petit diamètre ...

Bonsoir Merci Roger,je vais regarder
ton site.Sur ma lunette que je vais
être obligé de refaire pour changement
de tour ce qui n'est pas encore fait,
j'avais mis d'un coté des roues de roleur
et à l'autre des petits roulements de
20 mm,si bien que quand je voulais tourner du très
fin,il me suffisait de retourner les 3 bras .

à + fm 29

fm29 écrit:
Très bonne idée ! mais non réalisable sur ce modèle je pense, à cause des glissières.

Augustin

Bonjour à tous

c'est vrais que cette lunette n'est pas faite pour tourner très fin, mais pour moi je ne cherche pas ce genre de tournage, la conception a été étudié pour essayer de faire du creusage à col ouverte avec plus de tenue de la pièce car je tremble à l'idée de voir des tourneurs faire ce creusage de vase avec un porte à faux de 30 cm et plus donc en quelques sortes je voulais sécuriser mon aventure du creusage et surtout faire des perçages long dans de bonne condition.
d'ailleur j'ai vue tourner des trembleurs (tournage fin) avec une lunette à ficelle et sans roulement à bille donc j'attends de voir vos trouvailles en matière de lunette

Bonjour
La lunette de Roger est faite pour ce qu’il a l’habitude de tourner et elle lui convient.
Si vous en faites une, regardez avant ce que font les pros de l’outillage :
www.vicmarc.com/default.asp?contentID=712
Que constatez-vous :
1/ La lunette est ouverte pour éviter de démonter la contre pointe
2/ La roulette arrière est dans l’axe pour compenser la poussée des outils
3/ Le socle est aux côtes du banc pour être parfaitement centré
Amitiés
Gérard

Bonjour

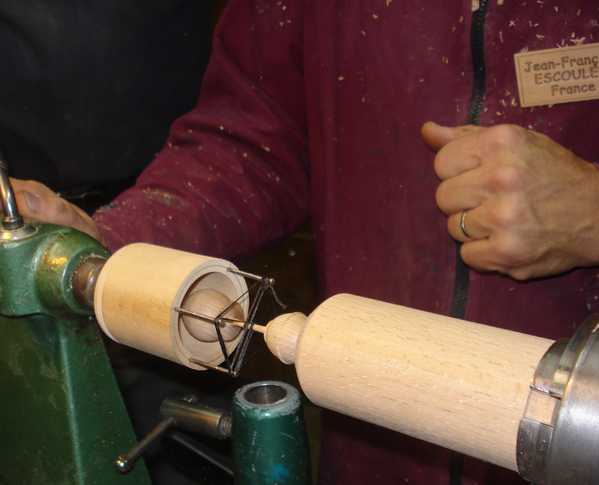

Une autre lunette pour ceux qui tournent petit

Amitiés
Gérard

Pas mal cette petite lunette ,merci Gérard , j'ai bien regardé tous les points cités , sur la prochaine j'en tiendrai compte;)

Bonjour Augustin,

Si c'est très réalisable sur la lunette à
Roger car c'est le même système que moi,je ferai une photo prochainement.

à + fm 29

fm29 écrit:
Merci, j'aimerais bien voir.

@Gérard: les points que tu décris sont très importants et forcement facile à trouver pour qqn qui n'a jamais tourné avec une lunette, merci

Augustin
