SUJET : Pédale de commande (à la demande d' Alain)

Bonjour à tous

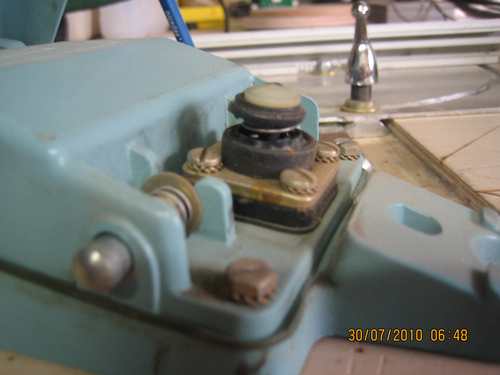

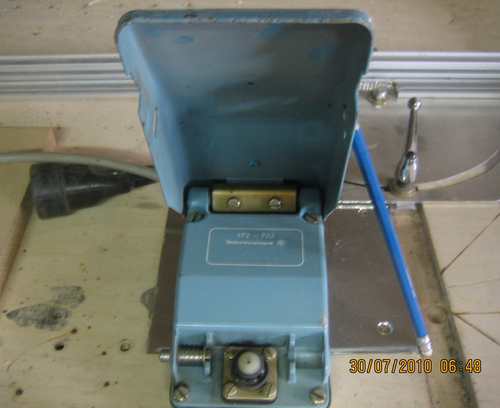

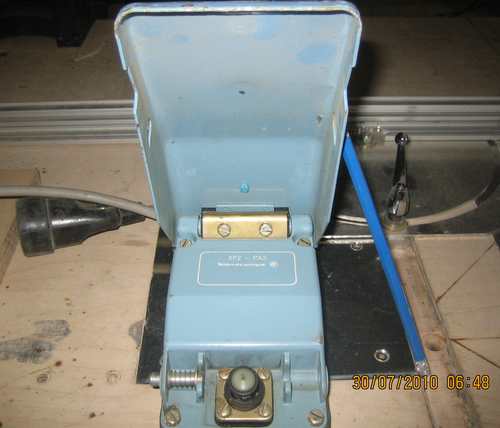

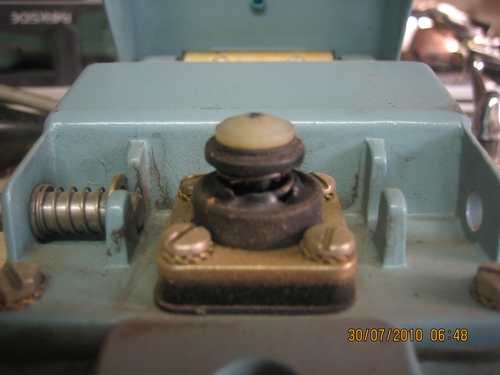

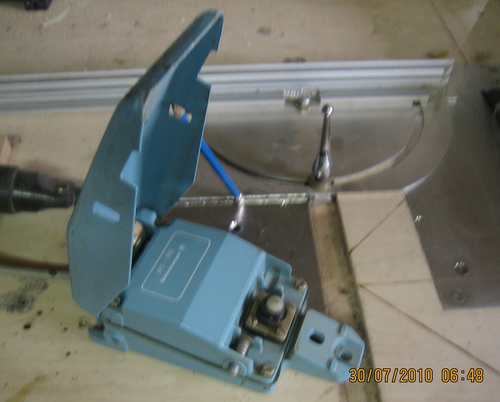

A la demande d'Alain, et pour que ça profite à chacun, voici quelques photos de la pédale avec laquelle je commande mes machines (portatives montées sur table) avec le pieds.
Il ne doit pas être très compliqué d'en fabriquer une avec un micro contact.

@+

Suite

Suite

Suite

Fin

ok , merci Robert pour ces photos qui t'ont fait perdre un peu de temps pour moi je pense qu'il doit y avoir un relais à l'intérieur , genre ceux que nous avons sur les inters de nos petites machines

Bonjour
Je n'ai pas perdu mon temps Alain, ce fut un plaisir de mener une très petite action pour toi.
Éventuellement sur une brocante, une pédale de machine à coudre aurait la même fonction.

A l'occasion, je démonterais l'ensemble pour voir comment c'est fait.

@+
Robert

merci

Bien vu Boby,et merci, ça peux toujours servir.

bonjour a tous

oui,très bien vu, car beaucoup d'entre nous et certainement
moi le premier ne tiennent pas compte de la sécurité sur nos
machines,croyant que le pépin n'arrive qu'au autres et ta
pédale est une chose qui peut-être adapté sur beaucoup
d'outillage électrique même voir sur le tour a bois quand on est
en polissage,les deux mains à soutenir une pièce.

merci pour l'idée de la machine a coudre, "à étudier".

amicalement

patrick

J'ai déjà essayé une pédale de machine à coudre , mais les essais pas concluants pour le branchement ????

bonsoir,

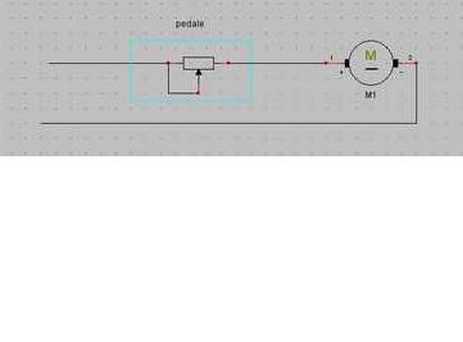

c'est normal pour la pédale de machine à coudre.

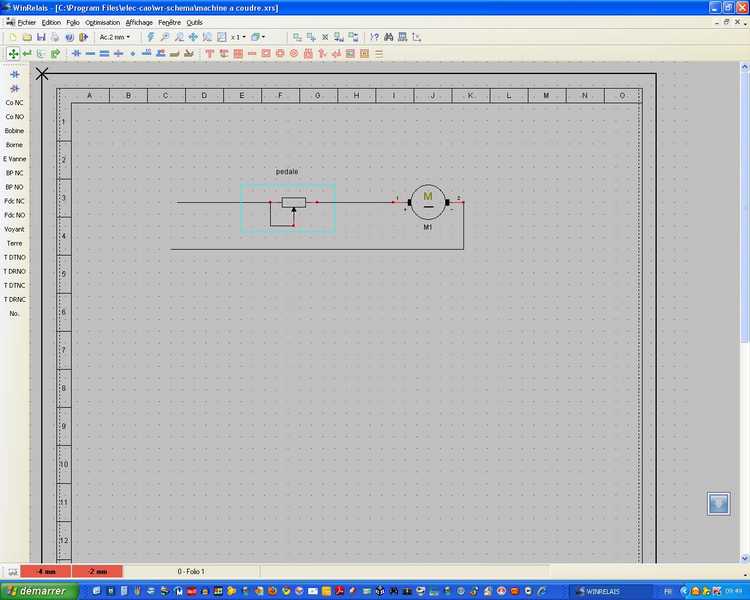

c'est comme un rhéostat, il y a des résistances à l'intérieur pour pouvoir faire varier le moteur de la machine à coudre ( moteur universel).
milko

attend Alain je suis entrain de dessiner pour le coup de poing, ou coup pied
c'est facile tu tu met un poussoir fermer "nc" sur ta pédale et tu branche en serie la boite à bouton de ta machine.
le logiciel de dessin est entrain de m'énerver, il ne permet que quelques connections en version essai.
si cela ne marche pas je dessine a la main.
milko

Bonsoir,

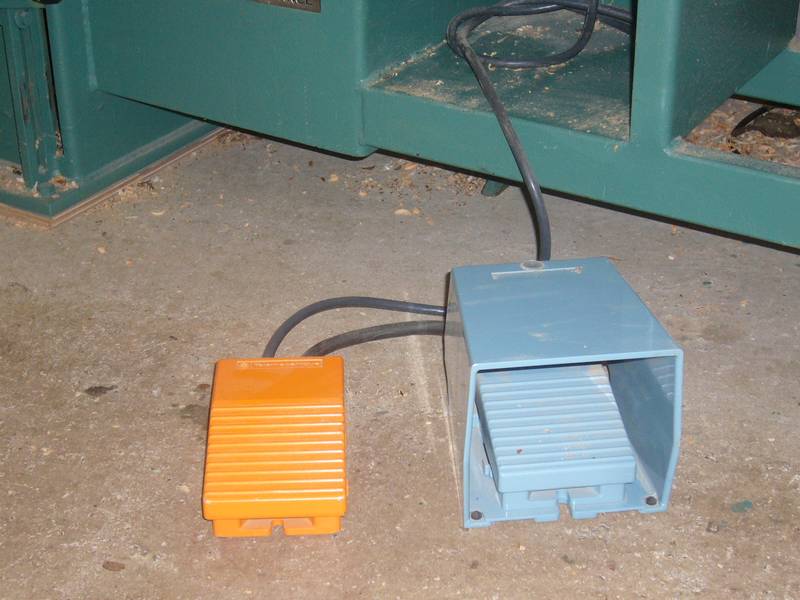

Sur mon ancien tour qui était un bezombes,
j'avais fait installé une pedale bleu pour
marcheet une orange pour arrêt,c'était un
investissement,mais très pratique et sécurisant
quand les 2 mains étaient occupées au tournage,
si une pièce venait à se desserer.

bonjour François
toi tu à mis deux pédales une pour mettre en fonctionnement et l'autre pour arrêter.
milko

Merci Milko de te casser la tête pour nous , mais il faudrait que tu mettes la légende des N° et lettrage des circuits stp et l'explication du schéma , car je pense ne pas être le seul à ne pas tout comprendre merci encore @lain

bonjour,

Alain, la partie basse du dessin c'est le bouton marche arrêt de ta machine, tu n'a pas à y toucher.
c'est juste la pédale qu'il faut fabriquer avec un poussoir à contact fermé "nc".
il te suffit de mettre en amont une arrivée de courant de faire sortir une fiche 220V.
sur la fiche de sortie tu branche la fiche de la machine.
pour mettre en marche tu te sert de ton bouton marche du tour par exemple et la pédale ne sert quand cas de danger, pour arrêter la machine.
la qualité du dessin est mauvais, car c'est une copie d'écran, que j'ai du réduire de qualité le furum n'accepte pas plus 750 x 600.Je n'est pas voulu suchargé avec la légendre.
ce que je te propose, c'est me laisser le temps d'en fabriquer un pour mois, je fais un pas à pas et la tu va comprendre.
le temps de trouver une vielle pédale.

Bonjour à tous

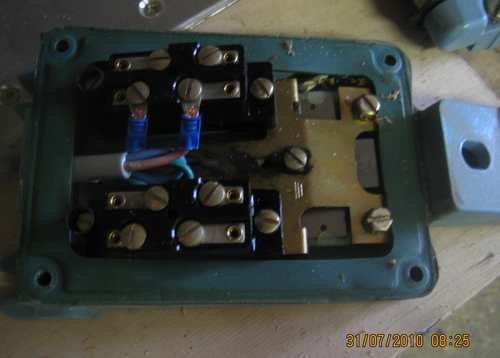

Voici une dernière photo de l'intérieur de la pédale. Il ne s'agit que d'un simple micro contact en position ouverte au repos et qui se ferme lorsque l'on appuie sur la pédale. Il n'y a aucun relais.
Je pense que c'est plus sûr que une pédale avec la fonction arrêt car si le pieds glisse, le tour se remet en marche, tandis qu'avec la pédale marche et arrêt compris, la commande est effectuée avec le pieds, ce qui rend les mains totalement libres et s'il y a glissement du pieds, arrêt immédiat. Un seul bémol, si l'on appui malencontreusement sur la pédale, remise en marche immédiate également.
La solution de Cocomiko n'est pas mauvaise également.
Chaque procédé a ces avantages et inconvénients, à chacun de choisir ce qui lui convient le mieux.

@+
Robert

bonjour,
Boby j'ai fait un petit schéma, en principe avec tes photos, ca devrais être clair.

milko
