SUJET : griffe et mandrin

Bonjour à tous.
Voilà plusieurs semaines que je vous lis, et vous félicite de vos réalisations.

Je sais qu'il est d'usage de passer par la case présentation en arrivant sur un forum, mais débutant dans le travail du bois, je n'ai pour le moment rien à vous montrer en terme de réalisation J'espère être capable d'y remédier rapidement

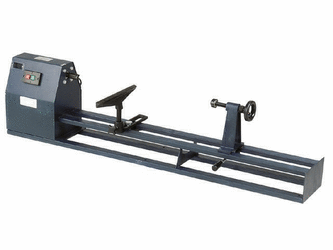

Voilà ma question. On vient de me donner un vieux tour (8-10 ans) on ne peux plus basique, dans le style de la photo ci-aprés :

exemple tour

Il est équipé de la griffe d'entrainement, pour le tournage entre-pointes. Mais mon problème est de ne pas pouvoir la retirer pour monter le mandrin, ou le plateau qui étaient au dire de mon ami livrés avec. (même lui, n'a jamais réussi à le changer, mais à priori ce n'était pas réellement un souci)

Sur internet, je vois des tours similaires, équipés d'un plateau, donc je me dis que cela est possible, d'autant que je ne vois pas l’intérêt de fournir un mandrin (même bon marché) si cela ne sert à rien


exemple tour avec plateau


En vous remerciant d'avance de toutes vos idées ou suggestions

Bonjour et bienvenue sur le forum de Couleurs Bois ami voisin
Pour ta griffe que tu ne peux dévisser, tu peux soit la chauffer avec un chalumeau ,si tu en possèdes un bien sur , avec deux marteaux l'un plus lourd que l'autre que tu mettra sous la griffe ( pour faire enclume ) , quand cette dernière sera bien chauffée mais pas au rouge bien sur car dans la poupée fixe tu as les roulements , tu donnes de légers coups sur la griffe en tenant le marteau de dessous bien contre tout en la faisant tourner , ceci te fera vibrer le filetage; normalement après tu dois pouvoir la dévisser ; si non , après refroidissement tu vaporises avec une bombe de wd40 du produit tout en frappant doucement sur la griffe cela permettra au produit de bien pénétrer ; je pense que devrais ainsi te dépanner quelques fois sur ce genre de tour difficile pour trouver un mandrin qui se visse à part bien sur de faire faire une bague par un tourneur mais sur métal
amitié @lain

Merci Alain de ta réponse on ne peut plus rapide

En fait, avant de forcer comme un âne dessus je voulais être certain qu'elle soit démontable. Donc à priori, même sur un tour made in taiwan à 3 francs 6 sous d’après toi c'est ok.
Dernière question, peut-être bête, dans quel sens on dévisse? C'est un pas normal?

Merci Alain

Bonjour et bienvenue
j'ai commencé avec ce type de tour le sens de serrage est normal. Il est possible que le blocage en plus de la rouille soit lié au fait que la griffe ai été mal serrée et au démarrage elle se bloque.
Pour le conseil d’Alain tu peux appliquer sans risque tu as à faire a un pro du boulon.
Fait attention sur le mien la griffe était chromée et dessous c’était un alliage pas très costaud.
Tu peux démarrer le tournage avec le plateau avec un empreinte en bois qui te servira de gobelet.

fixe le le sur un support le plus lourd possible, si tu n'est pas trop gourmand sur la taille des pièces tu peux te faire la main.
bon copeaux
Bernard

Merci Bernard, dès que possible je m'y atèle pour la démonter cette fichue griffe, non mais....

bonjour

tu peut tout a fait devisser la griffe
mais évite de trop chauffer a causse des roulements
normalement ca doit se deviser il y a un plat sur l'arbre et avec une clef c'est bon
mais tu va etre embété pour trouver un mandrin
c'est un pas spécial
j'ai commencé avec le meme tour

Bonjour.

J'ai eu le même problème lorsque j'ai recupéré le tour de mon oncle. Après avoi r chauffé, mis du WD40 rien à faire même en frappant par derrière ... finelement c'est avec avec une grosse grosse pince type suédoise que l'entraineur est sortit. Avec un mouvement de levier assez fort il ne devrait pas y avoir de soucis.

Cordialement
augustin

Non, justement, c'est parce que le tour était livré avec un mandrin 4 mors, et un plateau, que je pense qu'il est possible de retirer la griffe.
Mais comme mon ami n'a pas réussi à la retirer je me posais la question si c'était systématiquement possible, ou si sur un tour bas de gamme comme celui-là, il se pourrait que cela soit impossible.
Donc avant de forcer dessus, je voulais être certain du coup, afin de ne pas tout abîmer.
Je vais essayer le wd40, le chauffer, des rallonges sur des clés, etc maintenant que vous me confirmer le fait qu'il doit se dévisser, cela me rassure.
Encore merci à tous.

Pense à frapper pour occasionner les vibrations , les dégrippants seuls ne font pas toujours des miracles

Et surtout laissez agir le dégripan

J'ai le même à la maison... sauf qu'il est vert

Et on peut démonter la griffe mais il faut forcer comme disent ces messieurs.

Par contre, pour ton mandrin fais gaffe, on en en avait un aussi et ceux qui l'ont vu m'ont dit qu'il était dangereux.
As tu une photo de ton mandrin?

Autrement, si tu retrouves, il y a une discussion ou j'ai mis une photo du mien, du coup il n'a jamais servi et j'attends toujours le nouveau

A bientôt, et au fait : bienvenue sur le forum

Voilà la discussion où j'avais mis des photos.

CLIC

Merci Selma

En effet, j'ai bien le cousin de ton tour. Identique sauf qu'il est jaune

Et je pense bien que pour le mandrin c'est pareil.

Cet après-midi, j'ai essayé vite fait, car je n'avais pas le temps, mais je n'ai toujours pas réussi à le dévisser.

Ce WE j'espère avoir le temps de m'y mettre sérieusement.

Merci à tous.

salut a toi j ai eu le meme tour au depart et je l avais acheter dans les camion qui passe dans les villes ou communne et je doit dire que ce genre de materiel je ne suis pas pres de le racheter car un jour le mandrin 4 mors c est desolidariser du tour a environ 2000 tour mn et quand tu voit un mandrin te passer au ras de la tete cela fait peur tu me diras c est du matos basic mais un conseil fait tres attention a ce genre de tour d ailleurs moi je l ai demonter et je n ai garder que la tete pour en faire une polisseuse si je peut je te montrerai une photos de cette fameuse polisseuse a+............. patrick

Bonjour letarnais
Bienvenue sur ce forum ou tu pourras trouvé des conseils et même des solution à tes demandes
Attention avec ce tour il peut arriver des problémes comme il est écrit sur les précédent messages.
certe il a le mérite de tourner mais moi je ferais l'éffort d'investir dans une petite machine très bien sécurisé et je transformerais de tour en banc de lustrage.
Pour un équipement complet (petit tour,un touret à meuler, les gabarits d'affûtages, 5 gouges, un mandrin serrage à clés) il faut compter environ 1200 euros(matériel neuf et garantis) si tu fais rien toi même, mais ce chiffre peut baisser si tu es un peu bricoleur.

Bonsoir Letarnais,


Bienvenu sur le forum de couleurs bois.
Mieux vaut être prudent avec ce genre
de mandrin.

Bon, je crois que le message est clair. PRUDENCE
De toute façon, il n'est pas encore monté.
Si jamais j'arrive enfin à démonter cette satané griffe, que puis-je faire pour sécuriser tout çà?
Monter un système de capot protecteur transparent? (niveau poupée fixe)
Mieux solidariser le mandrin? Comment?

Car pour le moment, il est impossible d'envisager l'achat de quelque chose de correct.

Ayant une petite schtroumpfette de 2 ans et demi, je suis plutôt dans la fabrication de jeux et jouets, toupies, etc. Je n'ai pas l'intention de tourner les colonnes du colisée de Rome

Déjà ne pas vouloir tourner de grosses pièces avec ce genre de tour , est une bonne résolution à condition de s'y tenir .... il vaut mieux tourner toupies ou balustres ! pour le mandrin je ne pense pas que tu en trouves un qui s'y visse , c'était je pense , des petits tours pour travailler entre pointes ...

Il y a la possibilité d'avoir un mandrin "normal" mais pour ça il faut une bague d'adaptation.

Par contre, je ne sais pas où te dire de trouver cette bague, moi c'est quelqu'un qui avait le même tour qui m'a donné la sienne et ça fait que l'on peut visser dessus un mandrin avec un filetage normal.

Si tu veux je lui demanderai où est ce qu'il l'avait eu lui même?

ou la faire usiner par un tourneur métallo
