SUJET : Que faire pour percer ?

Bonjour à toutes et à tous,

j'ai attaqué la fabrication d'une lampe.
Pour la percer, si je vous ai bien compris,
je dois remplacer ma contre pointe de poupée mobile par un mandrin porte mèche.
Et si j'ai toujours bien compris, il faut
- un cône mors 1, 2 ou 3
- un mandrin
- une mèche

Mais voilà : pour le Kity 664, que faut-il comme cône (1, 2 ou 3) ?

Merci beaucoup pour votre aide
à bientôt

PS : une photo de ma contre pointe après avoir bataillé ferme pour extraire le cône...

Bonsoir

Tu me poses une colle , alors au lieu de te dire une bêtise ....

03.88.63.06.66 c'est le numéro de Kity

grandcedre écrit:

salut grandcedre a prioris c'est du 2 , mais normalement tu doit trouver la gravure sur le cône (n°)si non vas sur usinage .com , tu trouvera les infos ,et ou tu prend ton cône et vas chez un marchand pointu genre pro , et en une seconde il te donne ce que tu as besoin laisse tomber le reste !!!!!!!
cordialement muratot

Bonsoir Philippe

oui c'est bien un CM N°2.
pour enlever la pointe tournante tu dois décoller le cône en tournant à l'envers et quelques fois c'est dur surtout si il n'a jamiais été démonté.

Merci Roger et Jean-Michel,

en effet, j'ai réussi assez facilement à enlever l'ensemble cône + "machin qui coulisse dans la poupée".
Au passage, je me suis aperçu que mon filetage devait avoir un pet, car ça a été très dur par moment.

En revanche, j'en ai bavé comme un Turc pour arracher le cône :

- dégrippant pendant 1/2 journée
- matraquage au marteau pour finir

Je vais aller faire un tour chez HM Diffusion pour vérifier quand-même...

à bientôt,
pour le premier objet, ça approche, ça approche.

(re)Bonjour,

je suis allé sur "bordet.com" et je trouve ce produit à ~30 € (http://www.bordet.fr/pages/prod.php?p_id=1491#)
alors que sur Kity, le "même" produit à 86 €.
www.kity-rouen.com/NOS-PRODUITS/Outillag...hines-Kity-Scheppach

Est-ce que vous connaissez la différence ?

merci et à bientôt

Bonsoir Philippe

si tu peux choisi celui de chez Kity
a moins que j'ai mal vue mais ce prote méche serre jusqu'au 16 mm
www.kity-rouen.com/NOS-PRODUITS/Outillag...-porte-meche-582.htm
mais il n'y a pas de photos et on ne sait pas si le mandrin de 16 à un serrage à clé?
peut être téléphoner

celui de chez Bordet serre que jusqu'a 13 mm

Merci Roger,

c'est vrai que ça fait une différence.
à bientôt

amitiés

En farfouillant, je suis tombé sur les dimensions des cônes mk2.
les voici donc.



Bonne lecture à tous.

Philippe

Bonsoir Grand Cèdre

Je viens de voir sur internet un tour 664 de Kiti à vendre d'occase. Curieux, en regardant les caractéristiques, je vois que la contre pointe est percée puisque le vendeur laisse aussi son fleuret.

Je me disais que si ton problème est de percer des pieds de lampes comme tu le dis au début, donc parfois percer des grandes longueurs, il serait peut-être plus productif de prendre directement un fleuret ou même de le fabriquer puisque ton tour en permet l'utilisation (sauf erreur !)

L'un n'empêche pas l'autre mais percer des grandes longueurs de diamètre relativement petit avec un classique mandrin + foret est parfois problématique... (va chercher un foret de 6 ou 8 mm de 30 ou 40 cm de long pour une belle lampe!)Tandis que percer un gros diamètre sera plus facile et possible avec une mèche. Le diamètre d'un fleuret sera toujours limité par diamètre de passage dans la poupée mobile tandis qu'il existe des mèches grands diamètres avec une queue de 10 ou 12 adaptée à un mandrin...

Qu'en penses-tu ? et l'avis des autres ?

Amitiés au Grand Cèdre
Claude

Bonsoir Philippe

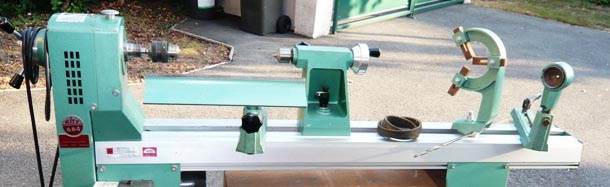

voici une photo d'un kity comme le tein et pour utiliser le fleuret tu dois avoir une pièce appeler support de perçage (pièce sur le bout du tour sur la photo).
pour le perçage de grande longueur tu envéles la poupée mobile tu places une lunette et en suite tu places le support de perçage et tu utilises le fleuret.
mais je n'ai jamais connue de poupée mobile percé pour le passage du fleuret dans la version d'origine, par contre j'au vue des trucs bricolé.

Merci du renseignement.

je ne connaissais pas cette possibilité un peu compliquée d'ailleurs, probablement pour suppléer au fait que la poupée mobile n'est pas percée de part en part.

Naïvement, je croyais que puisque l'utilisation d'un fleuret était possible avec ce tour, cela signifiait que le poupée était percée comme beaucoup de poupées mobiles le sont.

Je comprends mieux le mandrin de perçage.

Désolé Philippe
Claude

Bonsoir Roger,

merci pour cette superbe photo.
Je pensais percer en plaçant le mandrin porte mèche sur la poupée mobile tout simplement.
Est-ce que c'est jouable ?

Merci pour tes précieux conseils.

Amitiés
Philippe

grandcedre écrit:
J'ai percé au diamêtre 20 sur 180mm avec ta solution.
L'objet (un tube à vanille) était tenu par le mandrin seulement.
A refaire je mettrais une lunette.
Maintenant plus fin et plus long ???
Bernard

Merci Bernard pour ce témoignage,

en ce qui concerne ma lampe je dois percer avec un forêt de 10mm sur une longueur de environ 20 cm.
J'ai très envie de percer avec une mèche de 20 cm montée sur un mandrin porte mèche que j'aurais préalablement fixé sur la poupée mobile.

non ?

PJ : photo du morceau de bois (un peu) dégrossi


PS : j'ai finalement commandé le mandrin de chez Kity (3-16 mm en CM2), comme Roger me l'a conseillé.

je pense que la solution retenue ira.

Pour plus de sécurité, un bon pointage précis et un avant trou.
Avec une lunette, ce serait plus confortable... c'est sûr.

Quand j'applique cette solution, j'ai toujours l'impression que le mandrin de perçage est trop lourd mais en définitive, l'important c'est que la pièce soit percée, balourd ou pas.

A bientôt Philippe,
Claude

Bonsoir,


Une autre solution existe ,c'est de mettre la mèche
dans un mandrin coté poupée fixe et pousser le bois avec
la contrepointe le perçage est beaucoup plus droit.
Bien sur ne pas mettre la contrepointe et interclé un morceau
de bois.
Faire un pret perçage avec la mèche coté poupée mobile.

Bonjour tete de bois,

je relisais ton commentaire au sujet du Kity 664 qui disposerait d'une poupée mobile à tête percée.
Le mien ne dispose pas de tête percée.
J'ai regardé la solution pour en installer une, mais c'est l'ensemble de la poupée mobile qui doit être percé.
La mienne ne l'est pas, mais ton idée est très intéressante.
Je vais me pencher sur la transformation de ma poupée Barbie mobile...

à bientôt

Bonjour Philippe.

Je vois que tu cogites encore... On doit avoir un point commun.

J'avais étudié une solution pour résoudre le même problème avant que je change de tour (maintenant, ma poupée mobile est percée) et je te la livre pour alimenter tes réflexions.

Attention, je ne l'ai pas essayée. Je ne sais pas réellement ce qu'elle vaut. Peut-être d'autres ici auront eu la même idée et l'aurait mise à exécution ? Auquel cas, leur avis serait bienvenu.

Voila : J'avais pensé à réaliser une poupée en bois (genre de lunette spéciale à 2 fixations sur le tour) dont la partie supérieure au niveau de l'axe de tournage serait constitué de 2 morceaux de bois alignés et percés longitudinalement au diamètre du fleuret. (à la perceuse sensitive)

Cet alésage graissé devant la pièce prise dans le mandrin du tour et soutenue par une lunette était censé guider mon fleuret.

Je ne pensais pas que ce soit génial mais çà devait pouvoir dépanner en attendant une vraie solution. Elle est venue s'imposer avec mon nouveau tour avant exécution de cette idée.

L'avantage du fleuret utilisé normalement avec une contrepointe correspondante spéciale percée elle aussi, c'est de travailler réellement entre pointe, càd, la pièce est guidée des deux cotés...

Si tes dons en mécanique te permettent de percer ta Barbie sans qu'elle perde ses autres qualités, il n'y aurait plus qu'à s'équiper d'un ensemble contrepointe - fleuret cohérent.

Bonnes cogitations Philippe
Claude

Bonjour à Philippe et Claude.

attention si tu refais un cylindre pour mettre à la place du foureau existant tu devras bricoler un sytéme pour avoir un bon serrage. moi je pense que la solution que j'avais adopter n'était pas mal.
faire un deuxième support qui ce fixe dans le banc du tour et après fabriquer une poupée qui ce sert à la bonne hauteur de l'axe qui comporte un trou au bout du quel est soudé un bout de tube pour avoir l'alignement pour le fleuret.
mais cela néssécite d'avoir une lunette.
A mon avis ne pas toucher au cylindre actuel qui comporte le CM 2.
