SUJET : Torsadeuse

Bonjour tout le monde,

Je recherche des plans de torsadeuse détaillés. Je comprend le principe general de la torsadeuse mais je bloque au niveau du diviseur.
Comment le debrayage du diviseur par rapport au mandrin est-il assuré pour changer l'angle de la torsade ?
Comment la liaison entre le diviseur et le mandrin est-elle faite ?


D'avance merci.

Stéphane

Je ne comprends pas bien ce que veux savoir...
La rotation associée au déplacement de la fraise va créer la spirale, en changeant ce rapport tu va créer un motif différent.
Ensuite il faut repartir du point de départ avec une position différente.

jeanmi écrit:
C'est ce que j'avais compris sur le fonctionnement de la torsadeuse.

jeanmi écrit:

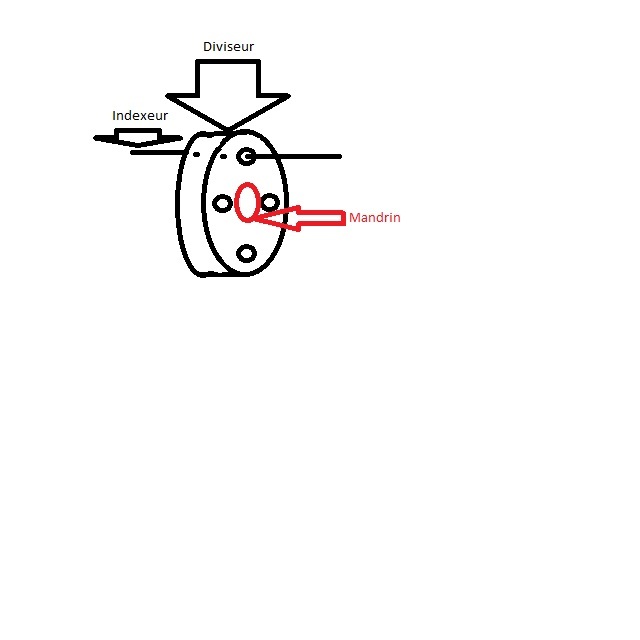

C'est bien là mon problème : comment bloquer mécaniquement le diviseur et le mandrin (mis à part l'indexeur) ? Comment est faite la liaison diviseur/mandrin pour permettre au mandrin de tourner librement pour prendre une position différente une fois bloqué par l'indexeur?

Merci Jeanmi pour ta vidéo mais ce n'est pas le modèle de torsadeuse que je cherche à faire celle-ci est toute numérique et n'a pas de diviseur "mécanique".

Numérique ou pas c'est le même principe
Le diviseur est mis en position pour définir la position de départ, ensuite il faut le débloquer pour que ça puisse tourner.
Si tu as 24 positions tu peux utiliser par 1 pas -> 24, 2 pas -> 12, 3 pas -> 8, ...

bonjour sthev
voila se que je vient de trouver
si sa peut t'aider
www.passion3fois.ch/TORSE.php
bonne journée
thom

jeanmi écrit:Oui c'est bien la mon problème, quel système permet de tourner le mandrin d' 1/4, 1/8, 1/5, 1/12... de tour tout en gardant le diviseur dans une position fixe ?
Je pense avoir un début de réponse : www.passion3fois.ch/torse/tor20.jpg et ici : www.passion3fois.ch/torse/tor44.jpg
Je suis curieux de voir les systèmes qu'ont trouvé les concepteurs de torsadeuse maison pour résoudre ce problème.
Merci thom pour ton site que je ne connaissait pas.
Merci pour vos réponses.

Bonjour
il te faut un disque solidaire du mandrin, donc de ta pièce à torsader.
un deuxième disque relié à la vis mere avec des trous servant d'index.
une tige fait la liaison entre les disques et solidarise le mouvement.
en décalant la tige tu obtiens plusierus tors sur ta pièce.
J'espère que ma réponse n'est pas à coté !
Bernard

Bonjour Sthev

si tu veux des explications complémentaires de mon systém envois moi un message à l'adresse mail qui est dans ma signature
effectivement j'ai résolu ce problème
mais le site de Francis explique lui aussi son systéme qui est encore plus précis que le mien

Oui exact Bernard c'est exactement ça dont je parle (et mon problème).
Merci Roger je t'envoie un mail ce soir.
D'autres réponses sont la bienvenu (avec photo si possible) ?

Je voudrais m'en faire une mais la mécanique n'est pas mon fort.
Par contre j'ai vu que Francis en a fait une qui semble réalisée avec un maximum de bois.
Reste quelques éléments comme la vis mère à trouver.
je suis toujours dans la phase de glannage de tout et de rien pouvant me servir.
@+

Bernard as-tu le lien pour les photos de la torsadeuse en bois ?
Merci a tous pour vos réponses.

www.passion3fois.ch/TORSE.php
Thom l'a donné plus haut

Merci Bernard je pensais à une autre torsadeuse.

J'ai eu les explication que je voulais lors d une communication téléphonique avec Roger.
Merci encore Roger.
Pour ceux que cela intéresse et qui aurait le même problème que moi : le diviseur est fixé avec le mandrin et le tout peut tourner autour de l axe qui a les pignons (ou poulie pour le cas de Roger). Le blocage sur l'axe est assuré par une vis (c'était là mon problème) après réglage (de 1/4, 1/8 ... de tour) grâce à l indexeur.
