SUJET : plateau de reprise

bonjour
Voilà, j'ai le projet de réaliser des plateaux de reprise à moindre coût (enfin presque) j'ai déjà fait un modèle qui marche bien sur un mandrin (Nova G3) dont l'entraxe de fixation est de (18mm) mais en y réfléchissant un peu je peux faire un plateau qui s'adapte sur d'autre mandrin (genre Woodfast dont l'entraxe fait 25mm, mais qui en plus il y a un épaulement sur chaque chariot) ce qui fait que j'ai fait faire des (cales spéciales) et j'ai modifié le perçage, (au lieu de 2 trous de 6,2 à l'entraxe de 18mm, j'ai mis 1 trou puis un oblong de façon à pouvoir l'adapter sur d'autre mandrin. Voilà pourquoi je fait appel à vous, je ne connais pas tous les mandrins, aussi vous qui avez tous au moins un mandrin, j'aurai besoin de connaitre (1 la marque) (2 l'entraxe de fixation des mors)(3 si il y a un épaulement ou non)car par exemple sur le nova l'épaulement est sur le mors.

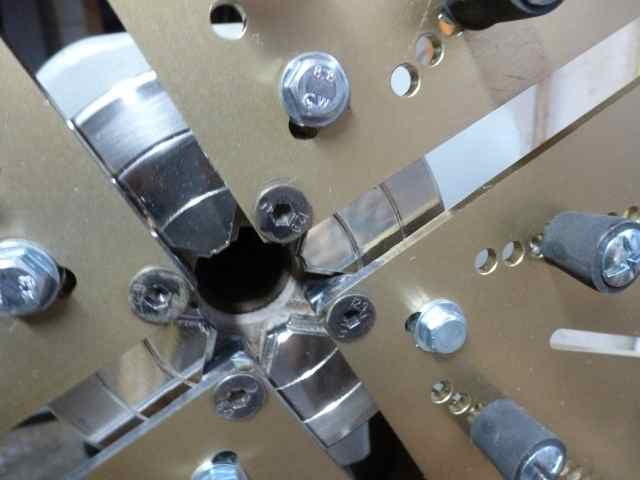

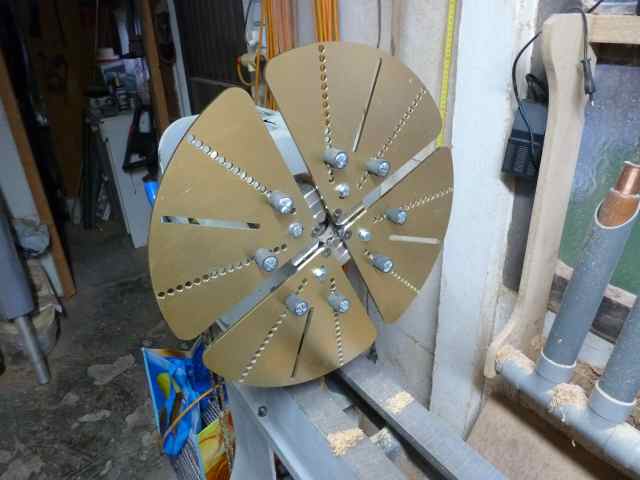

voilà, je vous remercie de votre aide, pour le coût de fabrication il est indispensable d'en faire une série. Voilà quelques photos pour mieux comprendre.
La dernière photo est la fameuse cale pour un mandrin dont l'entraxe fait 25mm (à ajouter derrière les plateaux pour éviter le ballotement.

J'ai du mal m'expliquer ???
serge

Bonjour,
En recherchant sur le forum, tu trouvera des réponses, car je crois que ce sujet a déjà été traité.
Rémi

bonjour
Oui j'ai lu tous les sujets en rapport avec le plateau de reprise mais personne ne parle de l'entraxe de fixation, par exemple j'ai 2 mandrins et j'ai fait mon premier plateau pour un Nova, jusque là pas de problèmes, sauf que quand j'ai voulu le monter sur mon mandrin Woodsaft, l'entraxe des pour fixation des mors est de 25mm pour 18mm sur le Nova. Donc j'aimerai savoir s'il y a d'autre mandrin avec un entraxe encore différant? car j'ai la chance d'avoir un ami lasériste qui me réalisera ce plateau mais je voudrai être sur de mon coup. ( de plus sur le Nova l'épaulement en forme d'arc de cercle (guide-mors) est sur les mors, tandis que sur le Woodsaft l'épaulement est sur le mandrin)d'où l'intérét de fabriquer une pièce d'adaptation pour que mon plateau fonctionne sur au moins ces deux mandrins.
merci de m'avoir répondu
serge

Bonjour
Votre message n'a pas 24 h de parution alors...............
Pour un Strongold entre axe de 25 m/m .
Pour un Oneway avec axes de serrage entre axe de 18m/m .
Pour les 2 modèles épaulement sur les mors .
CF : catalogue papier pages 198à201 Bordet .
Bonne fabrication .

bonjour et merci
Oui c'est vrais, je suis toujours impatient quand j'ai un projet, et ma question est peut-être un peu compliquée. mais ta réponse me fait plaisir, je ne vais évoluer que grâce à l'expérience des uns et des autres et puis je ne veux pas renouveler ma dernière erreur. tu l'a bien compris, je veux créer un plateau qui marche sur le plus possible de mandrin. Je suis un passionné d'étude de projet en tôlerie (c'était mon métier) et le résultat servira peut-être à d'autres.
encore merci et à bientôt
serge

bonjour
Je viens d'acheter des vis pour fixation des mors (M6x12 TFHC) pas chère du tout, 100 vis pour le prix de 4 ailleurs.
Si çà intéresse quelqu'un voilà l'adresse.
www.bricovis.fr/2014/accueil.php
serge

Bonsoir,
Charlesserge c'est quoi des vis TFHC?
Merci.

Robert 84 écrit:
bonsoir

Tête Fraisée Hexagonale Creuse.

TFHC c'est à dire Tête Fraisé Hexagonale Creux, ce sont les vis qui fixent les mors du mandrin (2 par mors)
serge

Bonjour
Merci pour vos réponses .
Bonne construction et bonne fêtes.

Pour info les mors n°1 du mandrin Oneway n'ont qu'une vis

merci Robert, seulement pour les mors N°1 ? et l'entraxe des autres mors est bien de 18mm?
serge

Bonjour
Oui le mors n°1 oneway n'a qu'une seule vis et c'est bien 18m/m pour les autres .
J'ai d'ailleurs rectifié dans le message d'11h15 du 20/12.
Bon Noël.
