SUJET : plateau diviseur

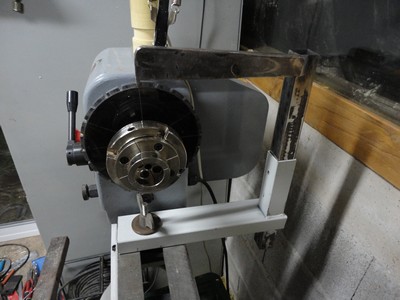

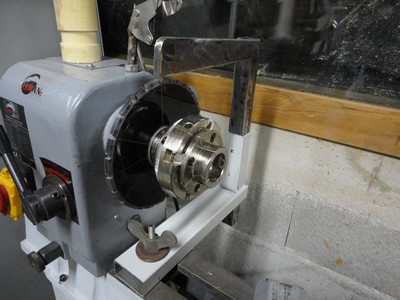

Voici le plateau diviseur réalisé cette après midi.il ne me reste plus qu'à le peindre

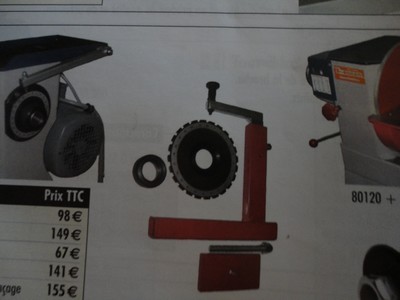

sur exemple d'un catalogue

Bonjour Nigloo.
Ton plateau diviseur est excellent,bon travail ,mais comment tient il,je suppose qu'il est serré entre deux pièces pour ne pas tourner..?
A+

Bonjour ,

Belle réalisation Nigloo,je suppose
qu'il est fabriqué en polyéthylène ?

à + fm 29

Bonsoir Didier 36
Effectivement je l'ai serré avec le mandrin et j'ai divisé le plateau en 24 sections de 15°.
Pour la lampe à pétrole ça sert pas mal. Je l'ai affiché pour donner des idées à la fois simple et utile.

Nigloo

bonsoir fm29
Oui effectivement le plateau est en polyéthylène
tout de la récup.
et le doigt est assez lourd pour bloquer correctement l'axe et le mandrin.
Je me suis permis d'afficher ce diviseur maison afin de donner des idées de fabrication qui coutent quand même moins cher que ce qu'on voit.

Nigloo

C'est très bien Nigloo,ce sont des choses
qui ne coute pratiquement rien et rendent
de grands services.

à + fm 29

bonjour
tres bien ce plateau diviseur
mais je me posais la question en regardant mon mandrin
il y a des crans sur la partie arriere ca pourrait faire un plateau diviseur en montant un systeme de blocage avec cran
qu'en pensez vous
est ce possible ?

Tout simplement ; avec mon vic100,monté sur mon vieux delta ,une équerre avec du carré plein de 10mm , un trou bien en face des crans du mandrin , un axe taillé exactement au cran , c'est tout simple et cela suffit ; je n'ai plus le tour pour faire des photos ,désolé

Bonsoir Alain34,
mon mandrin étant un mandrin de base, je n'ai pas de cran.
Donc c'est la raison pour laquelle j'ai été obligé de faire un plateau diviseur.
Qui va certainement me servir pour pas mal de choses.
Je me demandais aussi si l'axe d'amortisseur de haillon de véhicule ne pouvait pas servir pour faire quelques gouges.

Nigloo

Pour le vérin , j'en ai faite une gouge pour profiler ;ça coupe mais ce n'est pas super , par contre pour faire un support d'outil de coupe , mais il faut prendre les vérins de fourgons car les tiges sont plus grosses ; les tiges d'amortisseurs de voitures sont pas mal aussi en diamètre

bonsoir ,je vais sans doute paraitre idiot ,mais quelqu'un peut il m'expliquer a quoi sert un plateau diviseur et comment ça fonctionne ,car moi sur mon mandrin j'ai des crants comme cela

et derriere des trou numérotés
et je me suis toujours demandé a quoi cela pouvait bien servir
merci

Bonjour Domi,


Les trous que tu as sur ton mandrin sont
prévu pour servir de plateau diviseur,il faut que
tu fasses un montage sur ton tour à proximité de ton mandrin
avec une petite lame de ressort qui rentre dans les trous du diviseur
et le bloque.
Le plateau diviseur peut servir à différents exercices,par exemple,percer
une boule au centre pour faire un bilboqué,un moyeu de roue ,marquer les espaces
pour les rayons,faire une boite et mettre des bouchons de différentes couleurs ,
pointer les espaces,etc
j'espère t'avoir éclairé.
à + fm 29

ok j'ai compris maintenant a quoi cela sert ,je te remercies je vais donc faire une petit montage pour pouvoir utiliser mon mandrin comme plateau diviseur

merci a toi fm29

bon copeaux domi

Domi as-tu lu mon MP ?

ok merci alain

Bonjour
Pour ceux qui non pas de crans sur leur mandrin ci joint le fichier pour tracer le disque (à imprimer sur une feuille.
si vous souhaitez 36 ou 48 sections rajouter des 1 dans la liste puis rafraîchir le graphe.
Bernard
