SUJET : Mandrin matrice

Bonsoir,

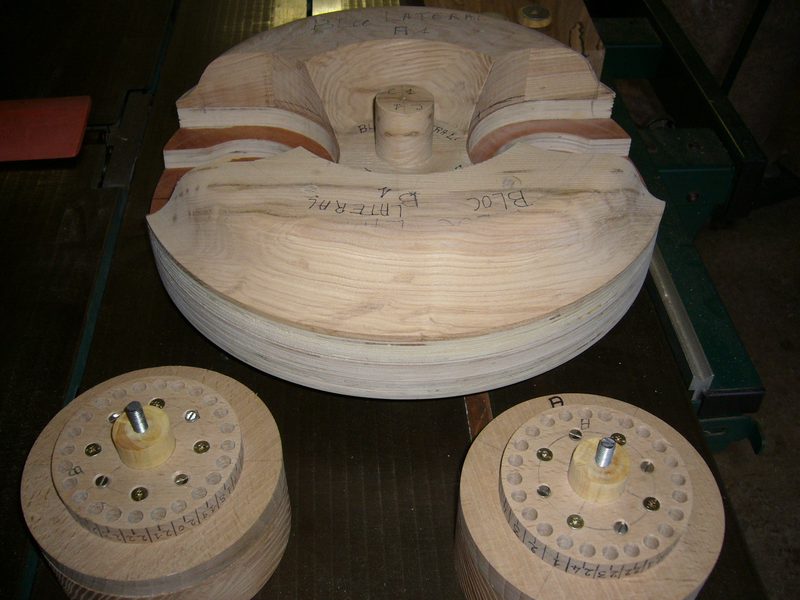

J'ai réalisé le mandrin matrice en l'air à diviseurs
d'après le livre de Gerard Bidout et l'aide de mon copain
Youenn Le Fur.

Bonsoir François

super résultat et beau travail d'équipe un bonjour à Youenn qui est un gars plein de ressource.
C'est pour quand les premier essais ?

Salut Roger,

Oui youenn m'a beaucoup aidé,j'ai commencé
les premières ce soir .
Je découvre ,mais c'est très interessant.

à + François

Bonjour Fm29, les autres aussi
Pour moi qui suit néophite dans le tournage , c'est quoi exactement un mandrin matrice. Le terme je peux comprendre, mais quel sont ces fonctions ??
Merci.
Euh, y aura un plan ?

Bonjour Calimero,


Un mandrin matrice sert à faire des boites
à facettes,il peut faire plusieurs modèles
car il possède deux diviseurs de 24 trous
il possède aussi deux formes de matrices
une extérieur et une intérieur qui peuvent
être combinées ensemble et remplacées pour des
autres profils.

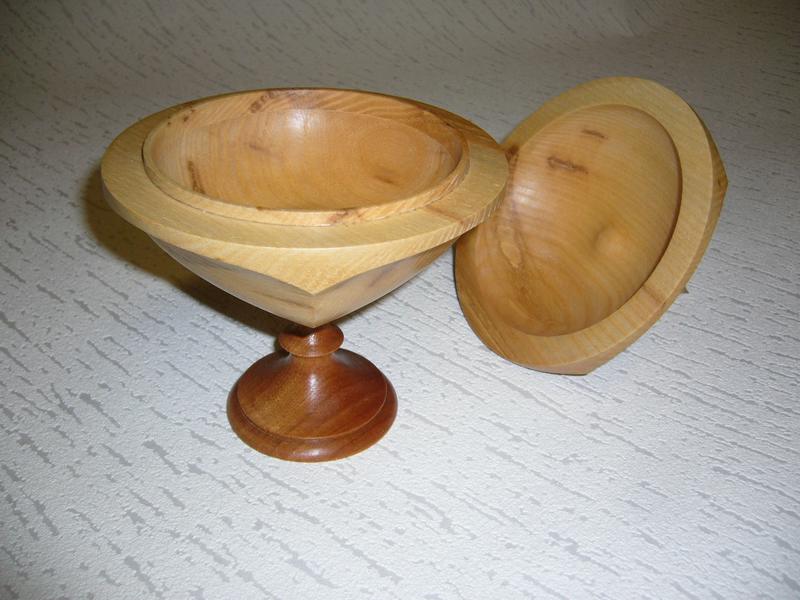

La troixième photo montre les 2 ébauches d'une futur
boite.
Je mettrai la photo prochaine avec les profils réalisés.

fm 29

Bonsoir François

Je compte sur toi pour nous expliquer et nous montrer comment tu t'en sert!!!

Bonne soirée

amicalement

Nigloo

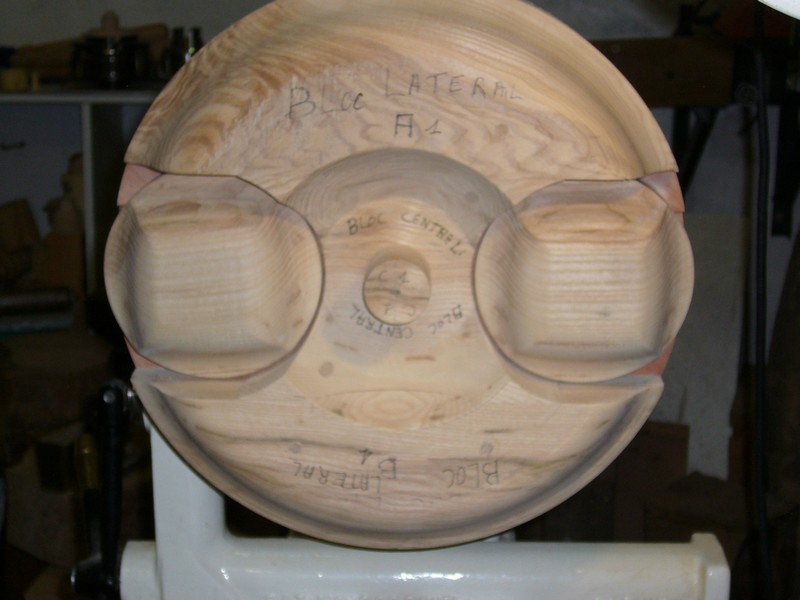

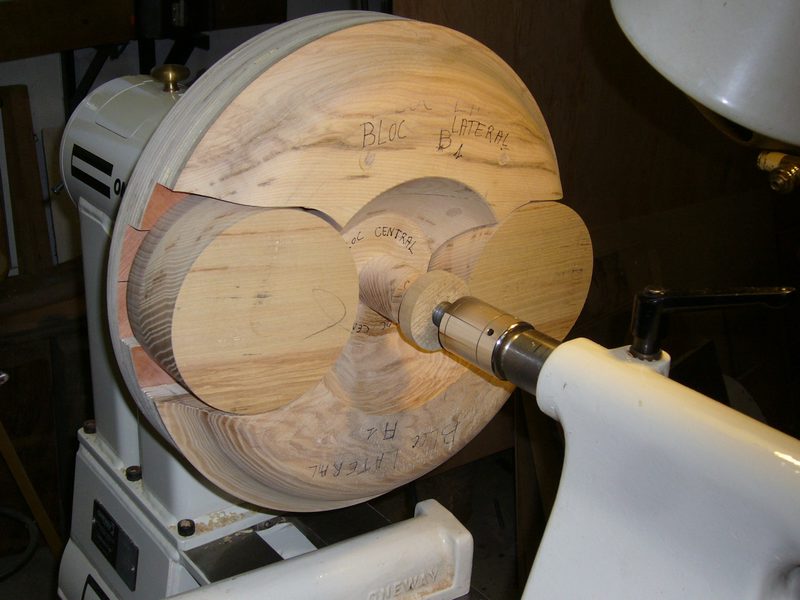

Le mandrin avec ses ébauches tounées.
,il me restera à les reprendre sur queue
de cochon pour les creuser,faire un pied
et un fleuron.

Bonsoir François

bien les formes et à 4 cotés je n'ai jamais fait
Dans quel bois as tu fait cela

Salut Roger,


Pour la première,j'ai fait dans du frêne et
assez simple juste 4 cotés externes,j'essayerai
un assemblage des 2 pour les prochaines.
pour l'instant je découvre.

J'ai essayé aussi, mais déçu du résultat, pas gracieux à voir ,une forme bizarre

Salut Alain,


Je pense que pour ton premier essai,tout
dépend du profil utilisé pour ta matrice,
il n'était peut être pas adapté ,ici j'ai
utilisé la doucine pour l'exterieur et le
congé à l'intérieur.
Sur ce premier essai je n'ai pas trvaillé
de l'intérieur.

Salut François quel est le diam. de tes pièces,comme Alain

je doute sur le résultat...

Salut,

Bel outil, je suis impatient de voir la suite. Quand j'aurais fini la table à défoncer et le plateau de reprise longue course. Je pense que je vais aussi me pencher sur ce sujet.

La pièce à tourner est collé sur l'indexeur ?

De mon coté je cherche les plans d'un cylindre à matrice que l'on positionne entre pointe qui permet de faire des pieds vrillés. Pas moyen de trouver la moindre info sur le net...

Bonjour Jean michel

ce que tu cherches est surement sur couleurs bois dans les anciens N°.
abonne toi et acheter le N° en question.
eput être que Richard peut nous aider à retrouver ce N°
je recherche dans mes archives mais il me semble que se sont des travaux que Gérard Bidou a expliquer dans un livre qu'il a écrit.Les technologie du tournage sur bois.
dedant tu trouverasles asemblages dissociés, les travaux de l'excentrique avec les mandrins,
les mandrins à matrices, etc et je pense qu'il y a aussi un deuxième bouquin sur la suite du sujet "L'art du tournage sur bois" edition eyrolles qui est plus spécialisé sur tous les tournage spécifiques avec les différents mandrins qu'il utilise et les tournages spéciaux
avec des montages particulierset las plans pour essayer de faire soit même

Bonjour Roger,

Je cherche un ouvrage beaucoup beaucoup plus vieux sur le sujet, ou des articles s'y référant.

Jean Michel Pourquoi plus vieux ?
puisque sur les bouquins de Gérad Bidou tout est bien expliqué et a mon humble avis quand tu auras tout fait ce qu'il y a sur les livres tu auras de l'expérience.

Bonsoir FRANÇOIS
bel outil,en quel bois est il fait?
si je comprend bien,la dimension extérieure que tu nous
présente est le maximum que tu peu faire actuellement,de combien est elle?
est ce que la forme intérieure sera la même ?
Merci et a Plus

Bonsoir,


Je vais essayer de vous répondre.

Raymond,le diam des pièces font 140mm.

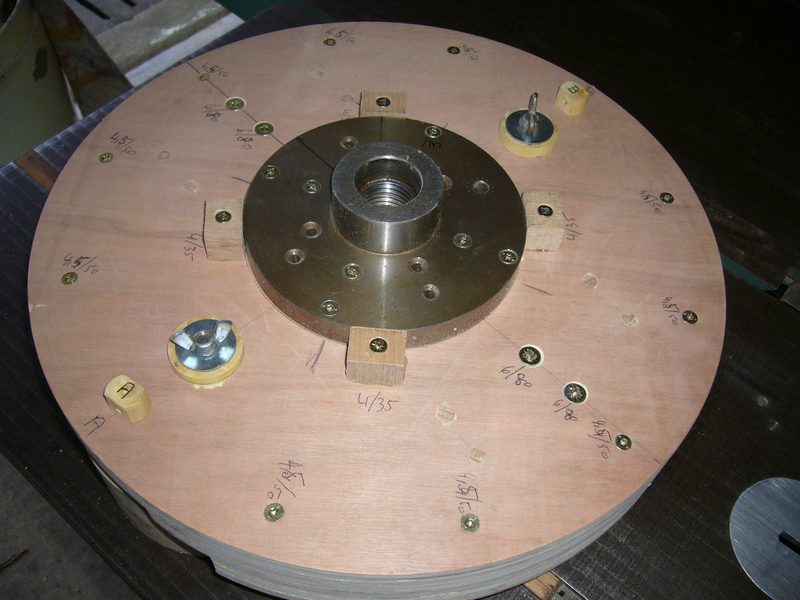

Jeanmi,les pièces à tourner sont fixées
par 4 vis sur le plateau qui est lui même
fixé sur le diviseur.

Narcisse,le mandrin est fait en contreplaqué
3 couches de 18mm les matrices sont en frêne
45mm d'épaisseur et le diamètre est de 380mm
ce qui me permet de faire des boites de 140mm
de diam,la forme interieur est différente ,c'est
un congé,pour l'instant je ne l'ai pas encore utilisé,
ce sera le prochain.

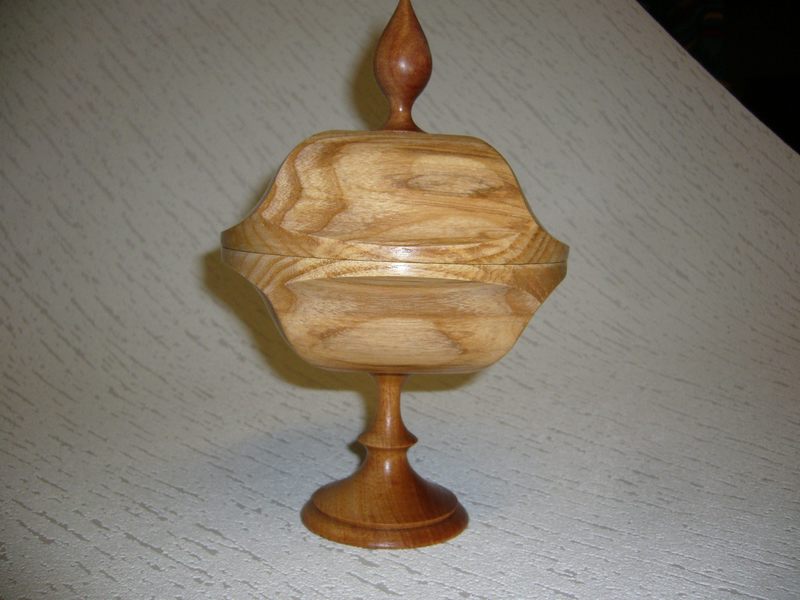

la première boite 4 facettes

Pour Jeanmi,

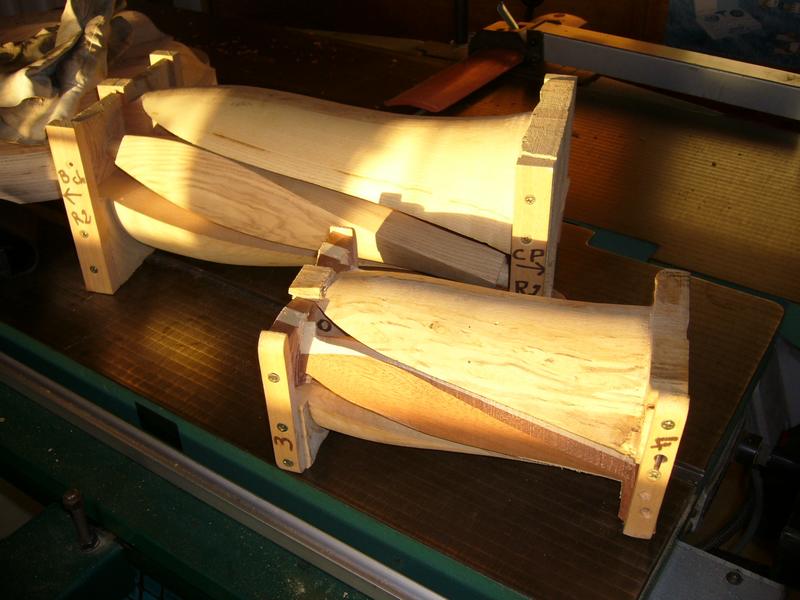

Voila ce que j'ai, est-ce ça que tu cherches.
