SUJET : tournage stylo

tournage stylo 03 Fév 2013 09:27 #72543

  • Bernard run
  • Portrait de Bernard run
  • Hors Ligne
  • Accro
  • Messages : 2006
  • Remerciements reçus 49
bonjour

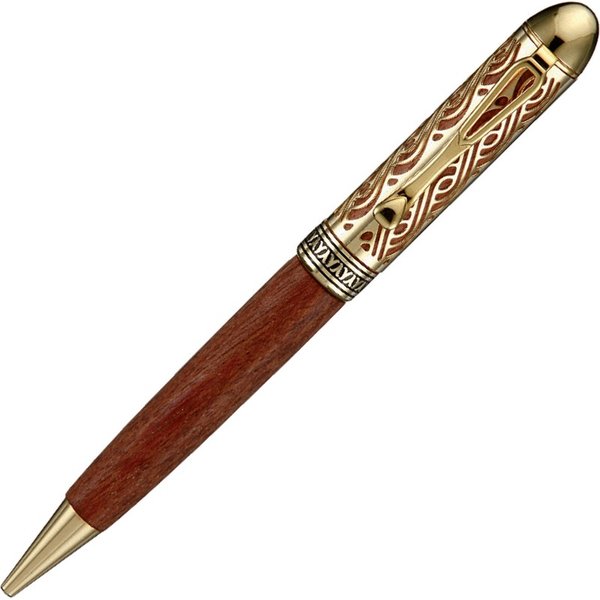

Quelqu'un a-t-il deja tourne ce stylo?
Je ne compreds pas comment on monte le corps en haut et la bague du milieu.
Merci
Pièces jointes :
Dernière édition: 03 Fév 2013 09:28 par Bernard run.
L'administrateur a désactivé l'accès en écriture pour le public.

Re: tournage stylo 03 Fév 2013 13:00 #72568

  • zebulon
  • Portrait de zebulon
  • Hors Ligne
  • Réservé
  • Messages : 290
Désolé, jamais fait, mais si tu as une photo du mécanisme j'en ai pt'être des similaires ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 03 Fév 2013 14:16 #72574

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6673
  • Remerciements reçus 54
j'en ai eu fait deux, mais ne me souviens plus :( , as-tu les pièces en détachées ?
Pièces jointes :
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
Dernière édition: 03 Fév 2013 14:16 par alain34.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 03 Fév 2013 15:33 #72581

  • fm29
  • Portrait de fm29
  • Hors Ligne
  • Accro
  • Messages : 4924
  • Remerciements reçus 56
Comme Alain j'ai eu fait ,mais c'est vieux
quel marque tes montures,tu n'a pas le mode de
montage ?
Ou vue éclatée des pièces.
Dernière édition: 03 Fév 2013 15:34 par fm29.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 03 Fév 2013 15:40 #72583

  • Roland
  • Portrait de Roland
  • Hors Ligne
  • Zélé
  • Messages : 1691
  • Remerciements reçus 37
Bernard bonjour

J'ai un mode d'emploi en ANGLAIS j'espère que c'est le même stylo.
Si tu veux une traduc je peux t'envoyer le PDF, j'ai juste besoin de ton adresse mail, la mienne est dans mon avatar me semble-t-il.

Mais si j'ai bien compris sans en faire la traduction, il faut faire un tenon pour fixer la bague en dessous du plus petit tube qui est celui du haut, et ensuite régler la hauteur du carrelet pour ajuster la grille entre la bague et le bouchon du clip.

Maintenant si tu as envie de recevoir cette doc en anglais je peux te l'envoyer demain mais après midi le matin je suis pas au bureau.



Roland
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 03 Fév 2013 16:27 #72587

  • Franky28
  • Portrait de Franky28
  • Hors Ligne
  • Réservé
  • TOURNE LE BOIS ET VOLENT LES COPEAUX
  • Messages : 462
  • Remerciements reçus 1
Bonjour
Bernard, peux tu nous mettre une photo du kit cela m’intéresse. Merci.

FRANK
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 03 Fév 2013 21:35 #72631

  • lamenuise
  • Portrait de lamenuise
  • Hors Ligne
  • Zélé
  • Messages : 1216
Bonsoir Bernard
Je l'ai monter la semaine dernière il n'y a pas  de bague ; tu monte l'embout et mécanisme et tu mais la partie métallique et c'est fini.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 03 Fév 2013 21:47 #72634

  • Roland
  • Portrait de Roland
  • Hors Ligne
  • Zélé
  • Messages : 1691
  • Remerciements reçus 37
La menuise

La bague centrale ne doit être collée sur le bois du capuchon?

Normalement ces kits demandent de faire une léger tenon pour pouvoir coller la bague.

Celui-ci est peut-être différent.

Roland
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 04 Fév 2013 07:48 #72654

  • Bernard run
  • Portrait de Bernard run
  • Hors Ligne
  • Accro
  • Messages : 2006
  • Remerciements reçus 49
Bonjour

Je vous mets une phot du mécanisme ce soir.
Je suis preneur de tous documents.
Roland je te mets mon mail perso en MP.
Merci à tous
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 05 Fév 2013 16:50 #72834

  • Bernard run
  • Portrait de Bernard run
  • Hors Ligne
  • Accro
  • Messages : 2006
  • Remerciements reçus 49
Bonsoir

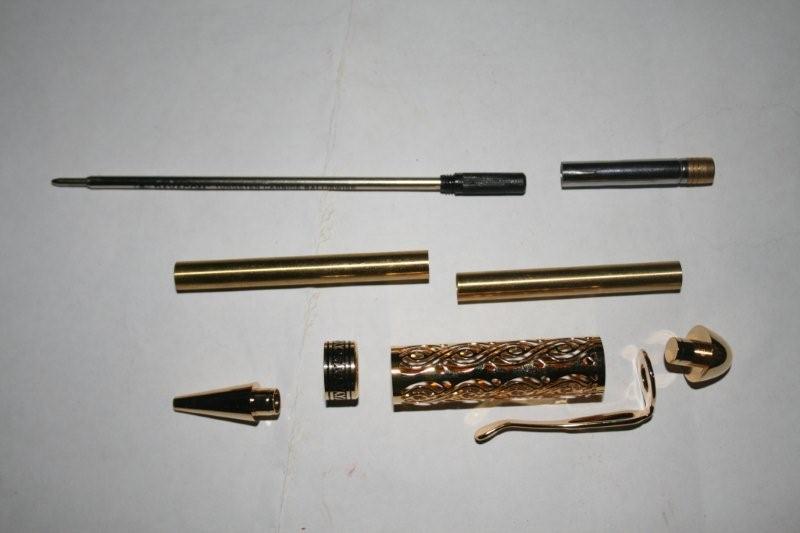

Voila le mécanisme en question
C'est un "gothique" de chez MDT.
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 05 Fév 2013 17:40 #72852

  • Roland
  • Portrait de Roland
  • Hors Ligne
  • Zélé
  • Messages : 1691
  • Remerciements reçus 37
Bernard la doc que je t'ai envoyée ne peux pas te servir ou il faut la traduction?
Il me semble qu'il doit se monter comme le kit dont je t'ai envoyé la doc.

Roland
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 05 Fév 2013 18:28 #72858

  • Franky28
  • Portrait de Franky28
  • Hors Ligne
  • Réservé
  • TOURNE LE BOIS ET VOLENT LES COPEAUX
  • Messages : 462
  • Remerciements reçus 1
Bonjour,
Pour moi quand je regarde ta photo, je pence qu'il se monte comme l'Euro Déco de chez SMA Diffusion. Je te met le lien il y a une notice avec.

boutique.smadiffusion.com/mecanismes-de-...illant,fr,4,EDDB.cfm

FRANK
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 05 Fév 2013 21:07 #72886

  • lamenuise
  • Portrait de lamenuise
  • Hors Ligne
  • Zélé
  • Messages : 1216
Bonsoir.
Bernard je me suis trompé c'est pas ce modèle que j'ai fait. Moi de chez Timberbits.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 06 Fév 2013 05:05 #72902

  • Bernard run
  • Portrait de Bernard run
  • Hors Ligne
  • Accro
  • Messages : 2006
  • Remerciements reçus 49
Bonjour Roland
Je n'ai pas pu regardé ma messagerie hier soir mais ma femme m'a dit que j'avais rçu des documents.
Merci, je regarde ça ce soir et te tiens informé.
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 06 Fév 2013 10:21 #72916

  • Roland
  • Portrait de Roland
  • Hors Ligne
  • Zélé
  • Messages : 1691
  • Remerciements reçus 37
Bernard

Pour monter ce modèle, je pense que ce qui est nécessaire c'est de préparer correctement tes bois pour celui du haut tu dois faire me semble-t-il un tenon pour enfiler la bague centrale et la coller, tu glisses ensuite le grillage par le haut et vérifie que ton bois ne dépasse pas si oui le réduire à la longueur du grillage et fixer le clip. le grillage doit être maintenu coincé entre le clip et la bague.
C'est du moins de cette manière que je vois le montage..
Bien à toi

Roland
L'administrateur a désactivé l'accès en écriture pour le public.

Re:tournage stylo 06 Fév 2013 11:11 #72922

  • Bernard run
  • Portrait de Bernard run
  • Hors Ligne
  • Accro
  • Messages : 2006
  • Remerciements reçus 49
Roland
Je comprends mieux.
Je ne voyais pas comment la bague tenait et le tube ajouré.
je n'ai pas encore tourné de stylos. Je tenterais bien mais avec un mécanisme de base avant d'utiliser celui là.
Merci
Bernard
