SUJET : Boite photophore

Bonjour toutes et tous , et meilleurs vœux pour 2014

Voulant réaliser des boites pour y mettre des bougies led , la parution de couleur bois 69 et du sujet de Youenn Le Fur me conforte dans ma recherche et je vous présente ce que j'ai réalisé.


Je suis parti de planches rabotées de 25 mm pour le fond ( érable et cerisier collé), et d'une planche de 22 mm d'érable pour les couvercles, ce qui fini me donne l’empilage suivant en partant du fond : platane et cerisier collé et couvercle en platane
L'expérience m'indique que l'inverse serait meilleur , à savoir cerisier fond et couvercle , le grain et bois plus dur pour les découpes dentelle du couvercle, réalisation sur 5 à 6 boite en final.

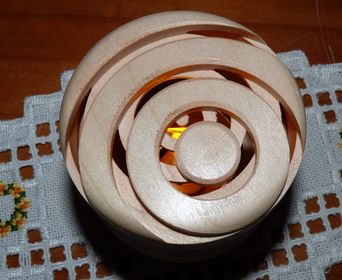

Produit fini




Méthodologie employée :
- Débit des planches pour obtenir des flanc de 75mm
- collage des flancs par groupe de 5 avec collant double face pour prise entre pointe et réalisation d'un dia 70 fini ( fond ou couvercle)

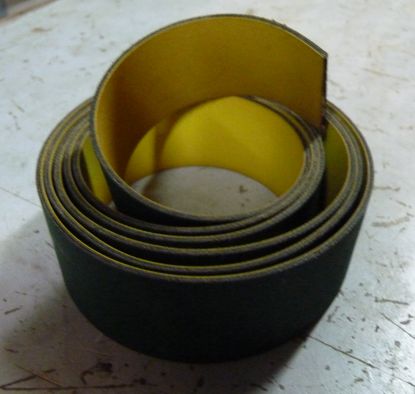

- reprise au mandrin avec bande de protection ( chute de courroie de machine outil ce qui ne laisse aucune trace sur le dia extérieur) et réalisation des fonds et des couvercles ( chaque emboitement de couvercle est appareillé à un fond )

A ce stade sur les couvercles, dont l'epaisseur du fond est de 5 mm , réalisations de 4 gorges de 2.5 mm de fond et 4 mm de large.

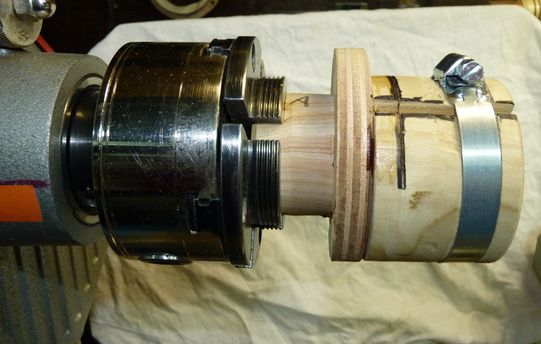

Réalisation d'un outillage de reprise des boites entières pour réaliser les gorges extérieures

Autre vue de l'outillage

Pour la réalisation des gorges extérieures , l'outillage reçoit toute la boite avec son couvercle maintenu avec du ruban adhésif, bien que l'outillage coiffe même le couvercle

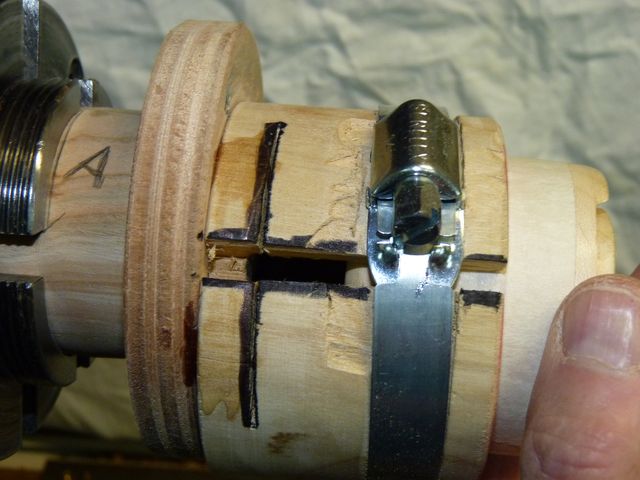

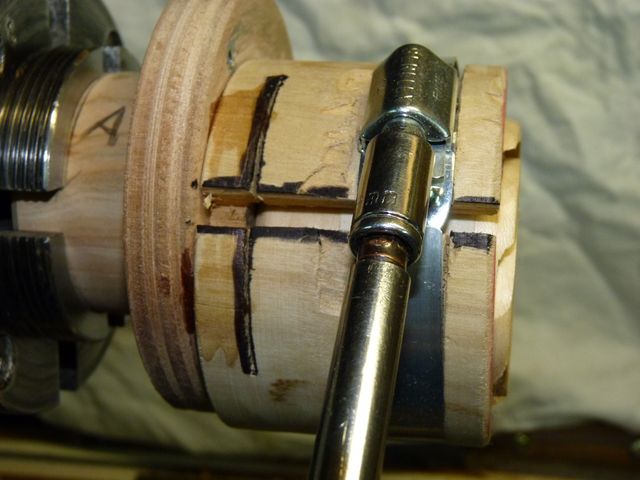

Serrage de l'outillage par un collier serflex ( maintenu en transversal par une gorge de l'outillage)

Noter les traits de scies en croix( surligné en noir) qui permette le serrage de la pièce par l'intermédiaire du collier.

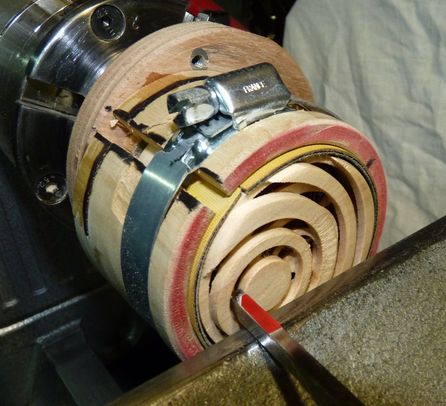

Usinage des gorges excentrées sur l’extérieur du couvercle, le ruban adhésif rouge donne une approche de la profondeur

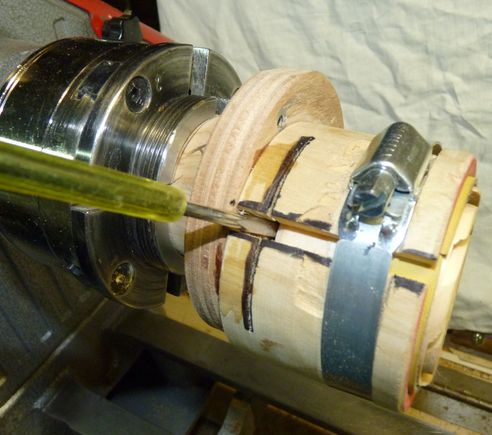

Démontage de l'ensemble boite finie d'usinage (le trait de scie longitudinal permet le passage d'un tournevis pour extraire l'ensemble)

Finition cire d'abeille, et brillant sur disque flanelle au tour


Bon copeaux a toutes et tous.

Et encore merci à CB et à Youenn qui mon conforté dans ma démarche

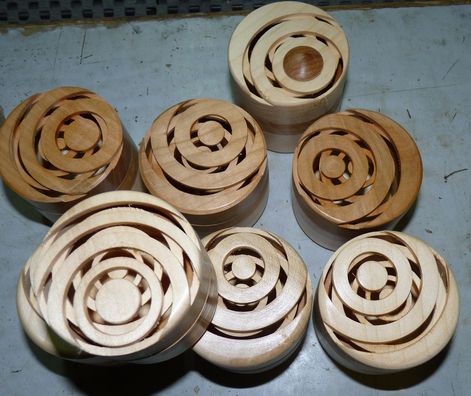

Pièces terminées ( et offerte lors des fêtes)

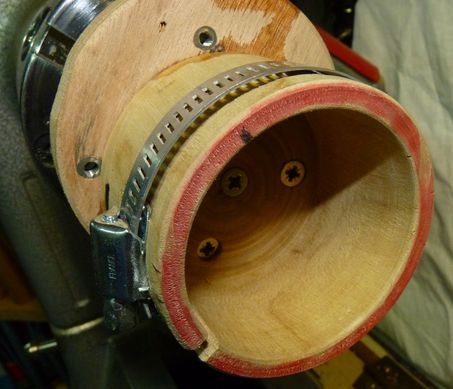

PS une vue intérieure de l'outillage

Bonjour à toutes et tous,
Salut Bernard,
Ben dis donc c'est plutôt "chi..." la technique.
Le résultat est plutôt chouette.
Là j'ai pas trop le temps je regarde cela demain à tête reposée.
Daniel

Bonjour Bernard,


Belles boites elle me plaise bien, je reconnais
là la démarche de Youenn que tu as su faire
évoluer tout est à ton honneur .

Bravo

Bonjour Bernard,

Belle réussite j'aime bien !
Ou trouves tu les petites lampes led ?

Belles boites et très bien bien expliqué
ton mandrin a l'air efficace
A plus
Narcisse

Pierre
Amazone>>>>bougie Led
Bon copeaux

Salut Bernard
Tu dois avoir un gros balourd à l'excentrage maxi
C'est la boite avec le collier que tu déplaces ?

jolie boite tres réussis good very good

Non pas de balourd , la boîte et le collier ce déplacent, vitesse 1200 tours
bon copeaux

Bernardj écrit:
Merci Bernard !
