SUJET : J'en perds la boule.....

Bonjour à toutes et tous,

Juste une question de sphéreuse. J'utilise la sphéreuse de Phil, elle est super pratique par conte j'ai un défaut quasiment invisible à l'oeil mais qui me pose de sérieux problèmes
lorsque j'essaye de faire des boules de cantons (mes premières et plein de ratées).
J'ai déjà rectifié quelques erreurs de ma part, mais les boules restent très légèrement ovales.

Quelqu'un aurait-il déjà eu ce soucis (je sais que certains ont la même spéreuse).
Je pense qu'il s'agit plutôt d'un problème avec l'outil de coupe qui est ovale ??.

Le décalage est très exactement de 1mm, soit pour une boule de 82mm, j'ai sur les axes 81mm.
Cela explique en partie mes boules ratées. Le décalage est toujours le même quelque soit le diamètre de la boule.

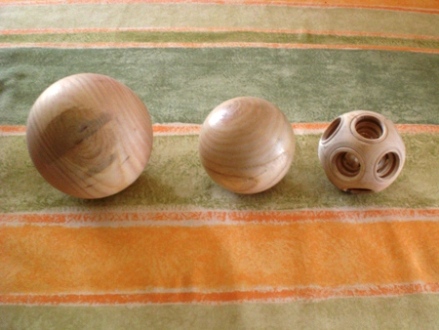

Voici une photo:

Avez-vous une idée ???
Euh, la boule est ratée là aussi le coeur a explosé...
Merci
Daniel

Bonsoir daniel

1 mm de défaut c'est beaucoup.
ton bois est il vraiment sec?
Ton outil fait des copeaux ou de la poussière?
peut on avoir quelques photos de ta sphéreuse en position de travail?
peu être que ta sphéreuse n'est pas parfaitement perpendiculaire dans les deux sens?
peu être que le tranchant de ton outil n'est pas parfaitement sur l'axe du tour?
peu être que tu prends de trop grosse passe et il y a flexion de l'ensemble?
peu être que la semelle de ta sphéreuse ne porte pas bien sur ton blanc de tour?
peu être que la vitesse provoque des vibrations plus ou moins accentuées en fonction de la rotation de la tourelle?
finis tu tes boules avec une toile abrasive?.

enfin autant de question à vérifier.
Par contre le fis d'une destructions des cages intérieurs peut venir de l'affûtage des outils.
as tu mi assé de déppouille sur tes outils?
attention certains bois sont nerveux et le fait de casser la résistance internes des fibres peut provoquer des ovales et la, tu casses à cout sure.
pour cela il faut aller vite et ne pas faire tous les trous en suivant.
enfin rassure toi moi j'ai mi longtemps à admettre tout cela.

quand tu auras vérifier tout cela un soir passe moi un coup de fil et nous en discuterons

Bonjour,

Lors de la réalisation de mes premières boules je devais avoir des boules parfaites et j'ai bataillé un après midi pour comprendre le réglage de ma machine pour avoir une boule parfaite. ( mais un peu de reflexion m'aurait permis de résoudre rapidement ce problème de géométrie.

Ma conclusion est la suivante :

Une boule ovale c'est juste un problème de réglage du centre de rotation de la spéreuse. Le centre de rotation de la sphereuse doit être parfaitement dans l'axe du tour. Ainsi j'ai mis une butée et ainsi je n'ai jamais de problème d'ovalisation ou de réglage. Je ne prête jamais ma machine mais propose de faire les boules des demandeurs... Le problème d'ovalisation est le même pour toutes les shereuse il faut régler le centrage de l'axe de rotation.

On peux contrôler l'ovalisation dès le début de l'execution en contrôlant 2 diamètres en diagonale et déplacer l'axe en conséquence. l'ovalisation en contrôlant 2 diamètres en diagonale (90°) et déplaçait la position de l'axe en conséquence.

Pour les boules chinoises parfaites il est indispensable de limiter l'ovalisation.

Bonjour,

L'ovalisation liée au séchage du bois n'est importante que pour le bois vert. Mais cette ovalisation est acceptable même après séchage presque total.Le seul déboire que j'ai eu au début n'ayant pas de machine un collègue m'ai réalisé une dizaine de boules en buis vert. Lors de la réalisation des boules chinoises (65 mm et 7 coquilles) juste un problème d'évacuation des copeaux. Mais c'est après que que les 3 premières coquilles se sont ovalisée et avaient des difficultés à se déplacer. Depuis cette expérience malheureuse je n'usine le buis qu'après 2 ou 3 ans de séchage et ne rencontre pas plus de problèmes que les buis de 10, 15 ou 20 ans de séchage.

je dirais exactement comme Mario le spécialiste des boules de Canton ,car je pense que c'est lui qui a mis ce message .
Tout vient du centrage ! quand je fais une boule ,je fais toucher mon outil sur un côté du bois cylindré, je fais pivoter mon bras porte outil de 180° c'est à dire à l'opposé ,l'outil doit aussi toucher, si il y a de l'espace entre le bois et l'outil de coupe c'est que mon sphéreur est mal centré donc j'ajuste par la vis prévue à cet effet

Salut a tous
Salut Daniel.
Tu monte une pointe centrée dans la poupée fixe et dans la mobile puis tu monte la pointe de centrage de la sphéreuse, les trois pointe doivent se rejoindre.
La pointe de la sphéreuse est juste dans l'axe de sa rotation.
Maintenant je pense que c'est toi qui as modifié la poupée mobile, dans ce cas si ce n'est pas fait il faudra vérifier.
Certains tours ont la poupée mobile qui pivote pour le tournage "en l'air" vérifie qu'elle soit bien indexé à sa place.
Maintenant tu m’as demandé de faire quelque chose pour faire des boule, tu ne m’as peut-être pas précisé qu'elles devaient être rondes.

Philippe

Bonjour à toutes et tous,
Merci pour vos commentaires et informations.
Je vais essayer de répondre et je vérifierai ce soir la sphéreuse qui FAIT des BOULES RONDES, je le précise elle est super. Phil je t'enverrai quelques idées de mofif dès que j'aurai fait le tour de la machine...
Le problème comme je le pense aussi vient du centrage, enfin c'est ma conclusion de cette nuit... (la nuit porte conseil)
Comme le disent Mario et Roger le problème doit venir de l'axe qui n'est pas parfaitement aligné.
En effet, la sphéreuse bloquant légèrement entre les parties usinées du banc j'ai du un peu limer, mais je n'ai JAMAIS revérifié le centrage...grosse (ière) erreur.
Le décalage de 0,5mm suffit à faire un oval de 1mm sur le tour.
Les passes sont faites de façon très légéres à la fin car je tourne sans contre pointe pour finir un côté de la boule.
Le bois est parfaitement sec et l'outil coupe super bien.
Il n'y a aucune vibration.
Effeectivement je ponce la boule avant de faire la dernière coupe pour me rapprocher de l'aspect fini en évitant les échauffements.


Pour les boules, les dépouilles sont bonnes mais il faut déjà que je résolve mon soucis de faux rond avant d'aller plus loin. J'avance tout doucement la dernière boule est déjà beaucoup plus aboutie..

Je vous tiendrai au courant.
Daniel

Bonsoir à toutes et tous,
Vérification faites, tout semble très bien aligné.
Il me reste à voir sur la longueur du banc car ici les vérifications ont été faites au plus près.
A voir comment faire sur la longueur, la sphéreuse permet de faire des boules au moins de 250mm de diamètre. Je dois par conséquent faire un montage pour voir entre pointes sur cette longueur. Je pense que le problème vient de là.
Voici quelques photos:

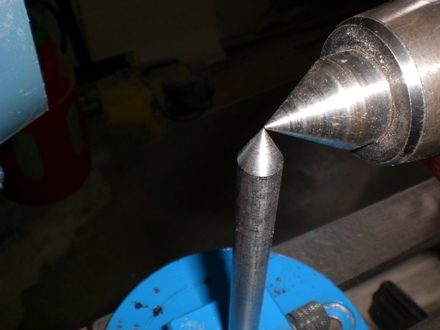

entre pointe mobile et sphereuse

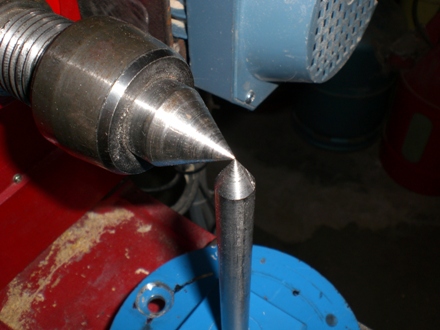

Entre sphereuse et pointe fixe:

Phil je t'envoie un mail avec des photos.
Daniel

Bonjour
Il y a aussi le réglage de la hauteur de coupe qui doit être à l'axe du tour.
Mes essais semblent concluant mais le dernier bois était vert et impossible à poncer correctement.
Je n'ai pas insisté pour ne pas ovaliser la pièce.
Bernard

Bonsoir à toutes et tous,
Allez je reprends mon post juste pour dire: Ca y est elle roule....
Phil c'est bon cherche plus, un petit coup de lime et un réglage.
Je t'envoie un MP.
Voilà la chose: diametre 84mm et ronde au pied à coulisse au 50ieme....:

Ben zut elle passe pas, elle roule trop ????. Troisième essai
J'vais pouvoir reprendre mes boules de canton.
Daniel
