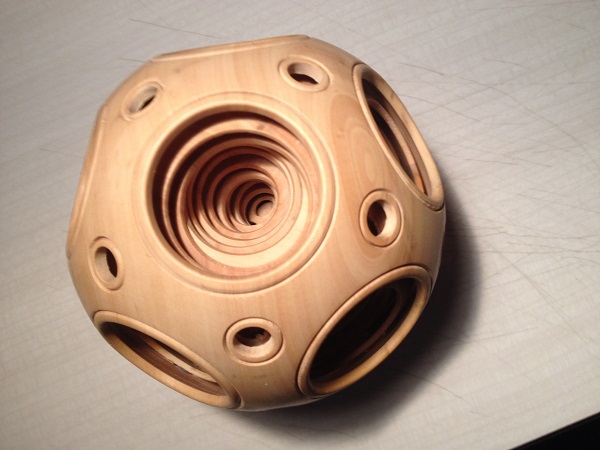

SUJET : Boule a 13 spheres

Bonjour

Boule en buis echauffe de 100 mm
Lunettes principales 35 mm
" Secodaires 8 mm
Epaisseur des sphère(coquilles) 1,7 mm environ

bonjour Raymond
Chapeau bas
Mais ça me donne les boules
André

13. très mauvais chiffre.

Mais un très beau travail. j'aime beaucoup.

impressionnant!!!
j'aimerais te voir faire uniquement pour la beauté du travail!
Félicitations
Roselyne

Merci de vos visites

Pour Bernard l'espace entre les coquilles est de 1,7 mm en moyenne,
La longueur de coupe demarre a 1,9 mm et largeur 1,2 MM,pour le premier au fond
le dernier 17,3 mm de long pour 1,9 mm de large ,les 4 derniers creusages c'est
tres chaud !!!
je te mets des photos

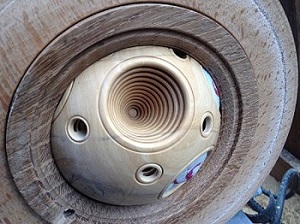

interieur d' une lunette

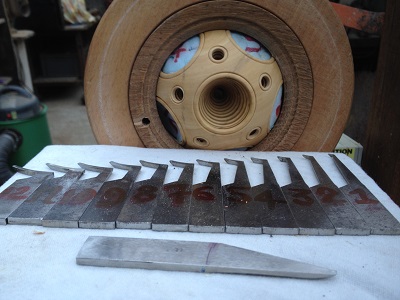

12 outils x 12 lunettes =144 passages d'outils

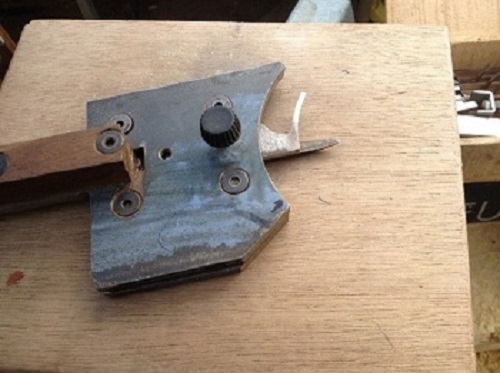

porte outil

Bonjour
Outil fin, donc mille précautions pour ne pas casser.
Ce genre de tournage me tente beaucoup.
Mais je manque de temps.
Merci pour les infos.
Bernard

Bonjour à toutes et tous,
Bonjour Raymond,
Ouf sacré travail, il reste peu de matière.....
Je suppose que tu fais toi aussi tes propres outils ?
Je n'ai pas bien compris la photo de l'outil, il semble qu'il y ait 2 coupes en même
temps ????.
En effet je vois la partie centrale du cône et la partie creusage de l'intérieur de la
boule ???
Est-ce uniquement pour montrer ?
Sinon ouille je me demande comme tenir l'ensemble pendant la coupe.
Tes outils sont fait comme moi ?
En tout cas en voilà une qu'il va falloir aussi que j'essaie.
Daniel

Bonjour Daniel

Cette fois ci je n'ai pas fabrique les outils
C'est J C Charpignon qui me les a pretes et j'en profite
pour le remercier de ses précieux conseils
Le porte outil a un support pour le porte a faux
car le premier outil mesure 48.25 mm de long a l'entree de la lunette
avec les cotes citees a Bernard
C'est pour montrer l'outil et le support
Tu veux dire que tu es aussi svelte que les outils?!!!!!
Quand tu seras prêt je veux bien t'aider si tu le desires

Merci de ta visite

Bon Dimanche

Raymond

Bonjour

Beau travail de précision,

Alain 60

Beau travail de précision Raymond.
je vois une belle régularité dans
cette boule les outils sont parfaits
13 boules ,ça commence à faire ,je suis
sur une de 65 mm à 5 boules ,c'est déjà
long à faire le outils.
à + François

Ils sont fous ces romains,.............sacrée réalisation , ça me laisse sans voix..et un peu jaloux de ne plus avoir cette dextérité.
