SUJET : Boite avec anneaux filetés

Bonjour à tous,

J’avais vu sur le forum allemand l’idée de faire des bagues filetées au lieu de faire le filetage directement dans le bois de la boite.
Vu que je suis bien équipé pour fraiser des filetages je voulais essayer cette solution; Elle a vraiment beaucoup d'avantages:

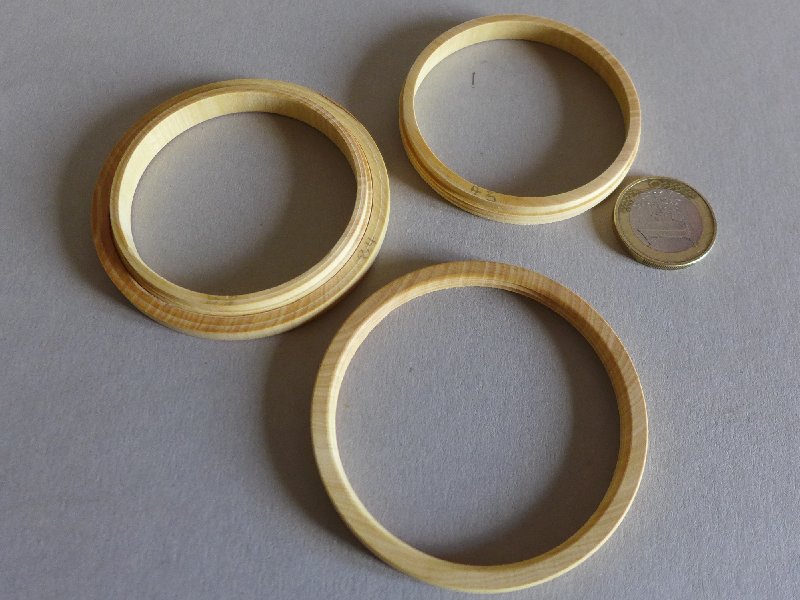

- Beaucoup plus facile à faire parce qu’on peut tourner les bagues filetées à l'avance; J’ai fait simultanément 5 bagues à partir d'un tube avec filetage intérieur respectivement filetage extérieur.
- Il est possible de faire des boites de toutes sortes de bois, même dans des essences où un filetage n’est pas possible.
- Le filetage peut être très court, car il n'y a pas besoin de saignée pour dégager l'outil.
- Sans cette méthode, il est pratiquement impossible d'amener les nervures du bois coïncidents!

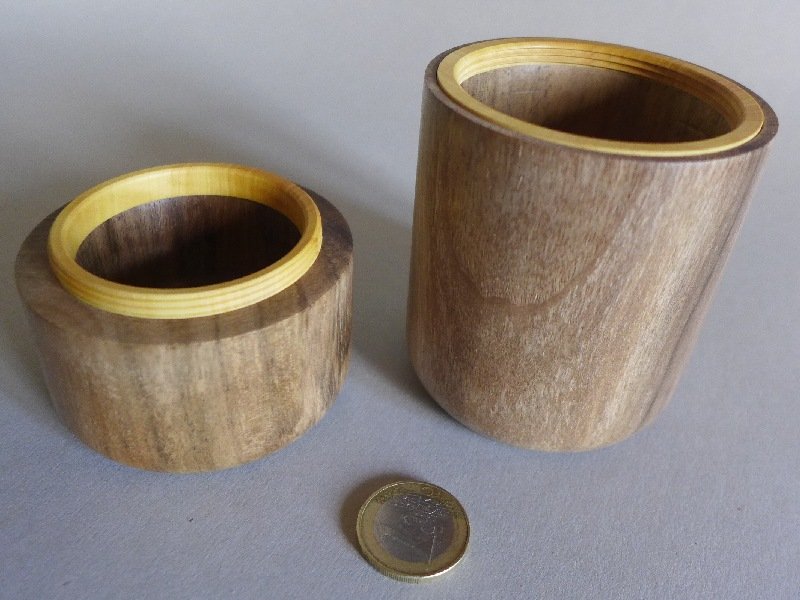

La boîte est en noyer et a une dimension de Ø 70 x 120 mm, diamètre du filetage 57 mm

Bonne soirée,
Roger

Bonjour Roger

L'idée est excellente
Filament tu fais des bagues que tu tronçonnes et tu insères les bagues dans tes boites.
tu utilises quel bois pour tes bagues?
peux faire une photo de ton système de filetage?

Bonjour à toutes et tous,
Bonjour Roger,
Coucou te revoilà avec un bon tuyau, sympa l'idée et à retenir.
Tu peux me mettre des adresses de sites allemands en MP STP.
Merci
Daniel

Bonjour
moi aussi je suis très intéressée par le matériel utilisé pour faire ces filets.
Peu tu nous en dire plus et faire quelques photos stp.
merci
marcelle

Très bonne idée,merci pour l'info Roger
François

Bonjour,
Et un de plus je suis également intéressé outils et technique voir mon profil pour MP.
Besoin de conseils pour investissement filetage.

Merci du partage

Amitiés D.Guénard

Merci Roger pour ce partage .C'est la meilleure façon d'avoir les veines du bois qui coïncident, juste à scier avec une lame à métaux qui coupe et enlève peu de bois Une question pourquoi ne pas fileter directement l'intérieur de la boîte ? C'est sûr qu'avec les 2 filetages en buis c'est bien plus solide
@lain34

Bonjour à tous,

Merci pour vos commentaires!

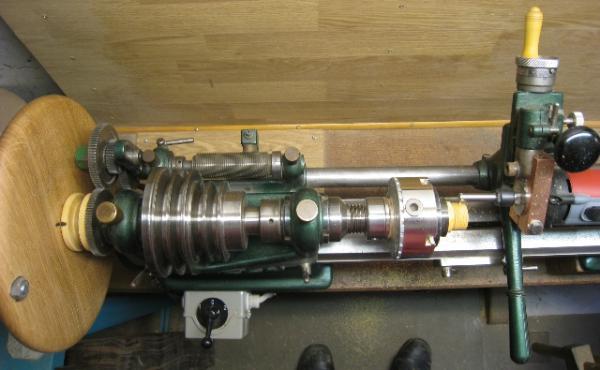

Roger > les bagues filetées sont en buis. J'ai modifié un vieux tour à métaux pour pouvoir fraiser les filetages et ça marche plutôt bien! (je mets des photos dans la prochaine répons!)

Marcelle et Alain > je ne fais pas le filetage directement à l'intérieur de la boite parce que certains bois ne sont pas adaptés et en plus c'est plus simple de faire ces anneaux (mâles et femelles)en même temps pour éviter de refaire à chaque fois les réglages qui sont quand même assez compliqués.

Bonne soirée, Roger

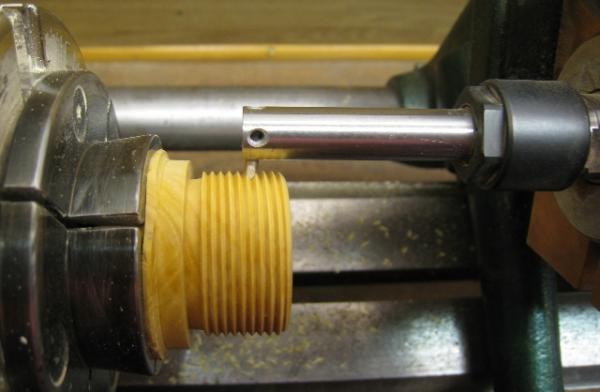

Photos de mon système!

Dernière photo

Bonjour Roger
merci pour ces explications et les photos

Merci Roger pour ces renseignements
@lain34

Merci pour les photos ,c'est une belle machine.
François

Bonjour
ok merci pour les photos je comprends mieux maintenant.
a+
marcelle

Bonjour,
Je fais régulièrement des bagues filetées comme Roger. Mon principe est tout simple.
Une défonceuse équipée d'une fraise en V montée sur une table croisée (au début une table de GSB , mais maintenant plus précise) en face une tige qui avance au pas souhaité. Ainsi je peux faire des, pièces mâle ou femelle. sur la tige mais mis un embout au pas du tour pour monter un mandrin avec sa pièce usinée ou à usiner. Ca marche très bien.
Sur tous les forums vous pouvez trouver sans problème des photos ou des plans de fielleuse..
Je fais également des bagues femelle au pas M 33 ou 1X8tpi pour coller sur des outils dites 'abrasif , plateaux de reprises et beaucoup d'autres mais avec des tarauds,, c'est bien plus rapide que la fielleuse. Je n'utilise que du buis.

Salut tous,

J'ai encore fait quelques boites!

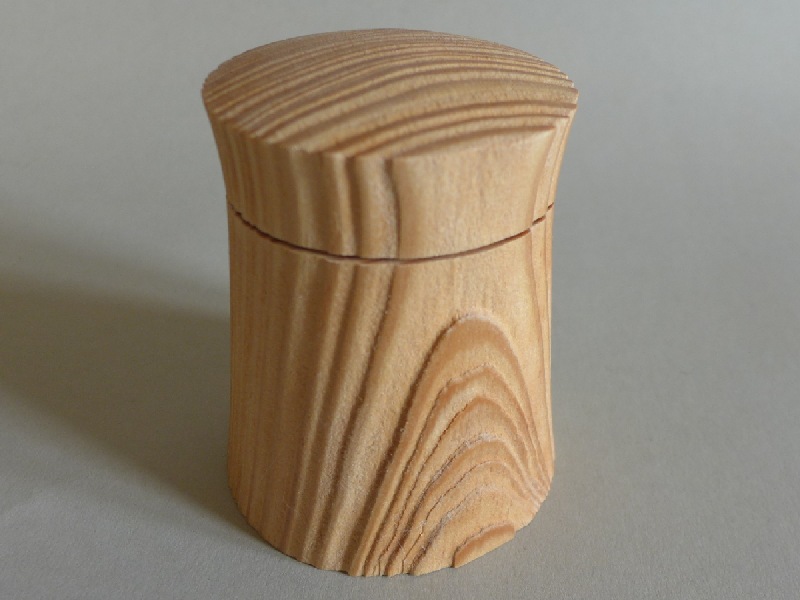

Frêne Ø 77 x 100 mm sablé

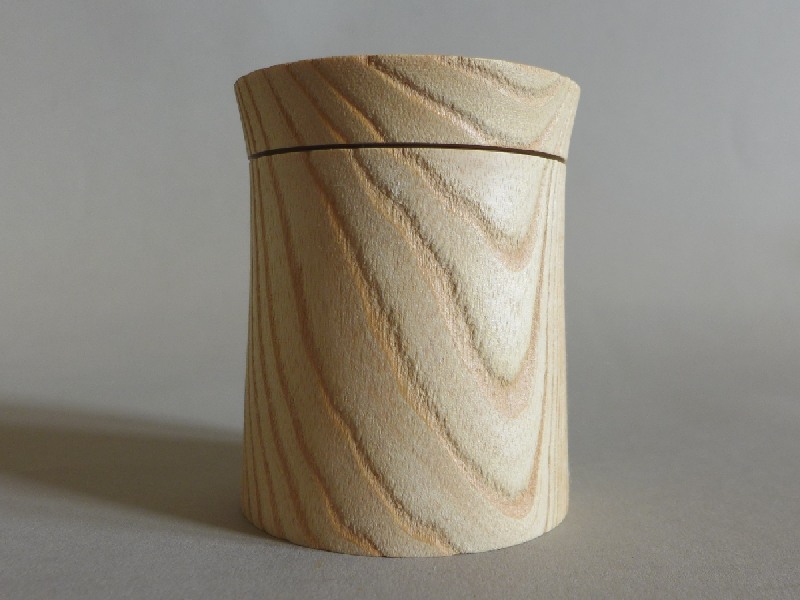

Mélèze Ø 85 x 110 mm sablé

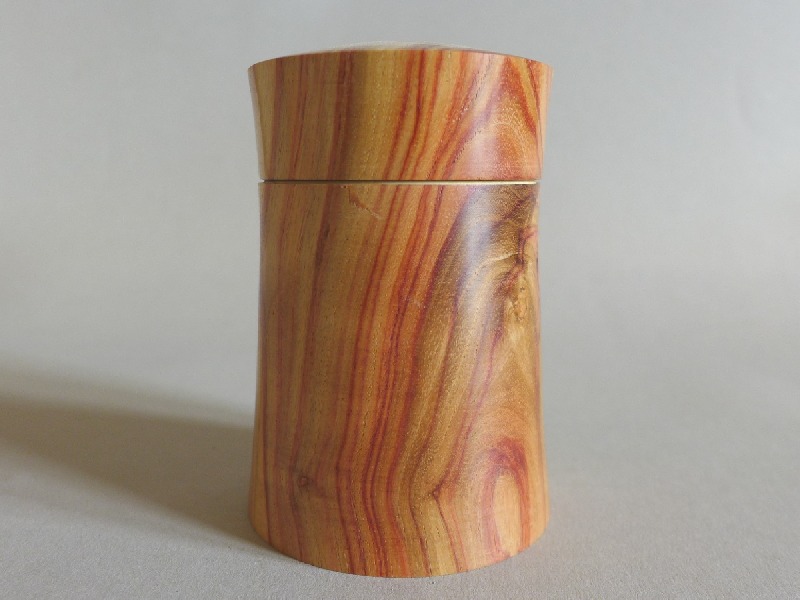

Bois de rose Ø 75 x 110 mm

Bonne soirée, Roger

Mélèze

Bois de rose

Superbe!!!!pas de cassure entre le
couvercle et la boite j'aime bien
cette idée.

François

Superbe réalisation , j'adore les sablée

Bon copeaux
