Bonjour à tous

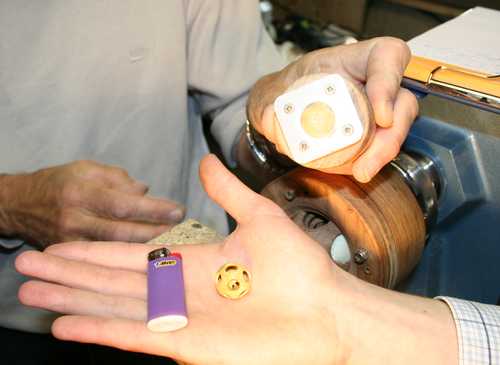

Le sujet a déjà été évoqué par Gérard et Eric relaté dans ce forum en date des 4 et 5 août 2009. Vous m' avez demandé un pas à pas sur ce même sujet, alors je vais compléter ce qui a été présenté. 1ere photo : le mandrin présenté par Paul
Pièces jointes :
|
|
Chante dans tes difficultés
|
|

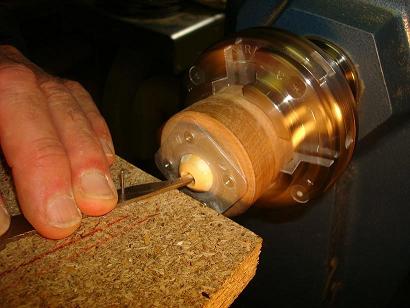

le traçage toujours par Paul
Pièces jointes :
|
|
|

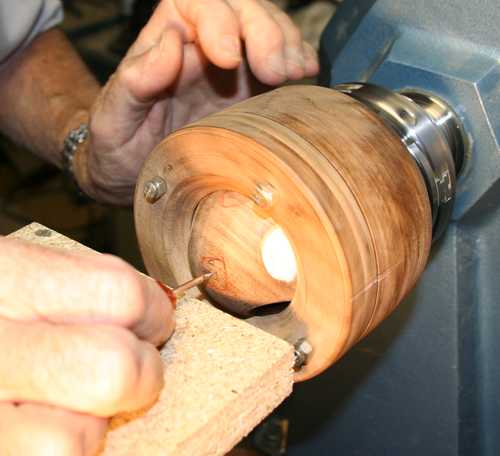

le réglage fin toujours par Paul
Pièces jointes :
|
|
|
l'usinage d' une rainure Toujours par Paul
Pièces jointes :
|
|
|

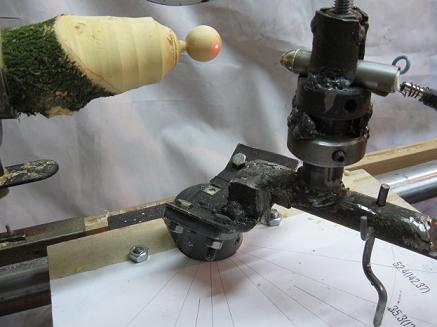

Pour le tracé j'utilise ma sphéreuse. Elle m'a fait la boule, je remplace l'outil par un petit laser et je règle le pointeau laser à l' aide d'un rapporteur d'angle pour le positionner à 63 degrès et 116 degrès et un diviseur à 10 positions que j'ai fait en bois car le mien a 24 trous.
Pièces jointes :
|
|
|

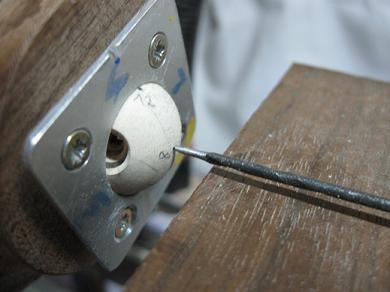

Le réglage fin est fait à l'aide d'une pointe à tracer que je pique dans un tracé. En tournant à la main on voit nettement si la point reste horizontale ou monte et descend. On rectifie en conséquence.
Pièces jointes :
|
|
|
une encoche pour pouvoir pivoter autour d' un clou
Pièces jointes :
|
|
|

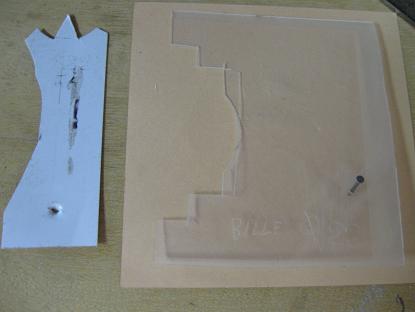

Les gabarits : au nombre de deux. Un pour le creusage du cône (blanc sur la photo ) et un pour positionner le clou
Pièces jointes :
|
|
|

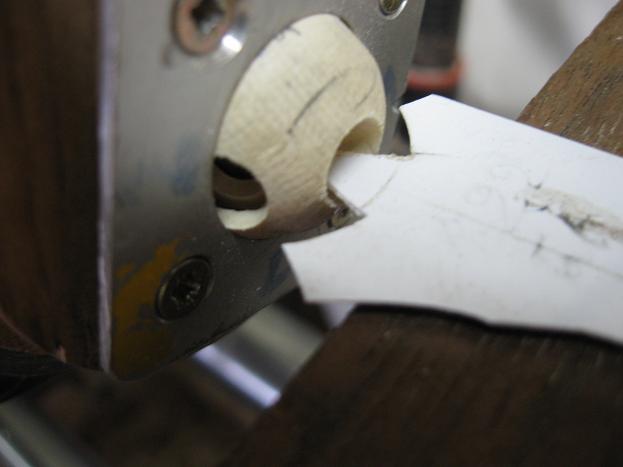

Contrôle du creusage de la lunette (cône)
Pièces jointes :
|
|
|

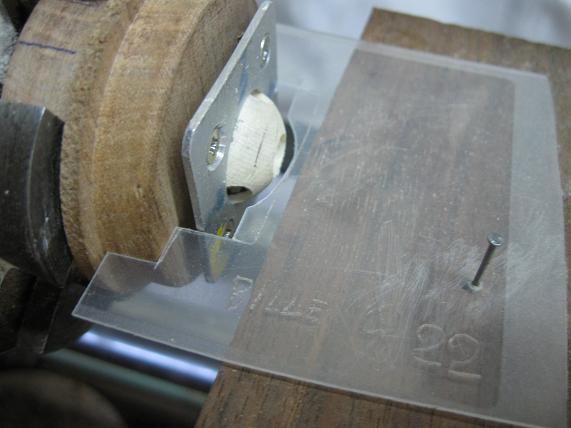

Positionnement du clou avec le gabarit
Pièces jointes :
|
|
|

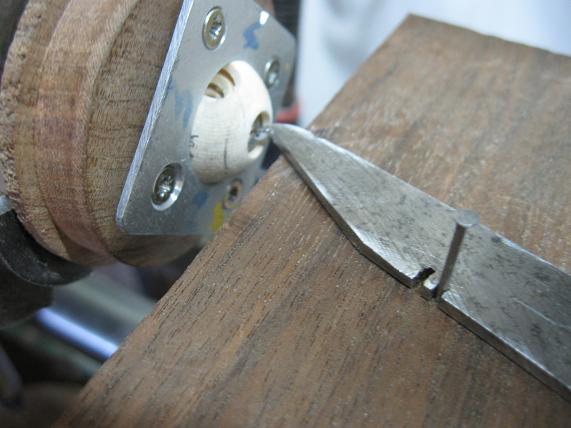

Utilisation de l'outil qui pivote autour du clou
Ce sera plus pratique pour la lecture Cordialement
Pièces jointes :
|
|
|
Merci Richard pour ce pas à pas , mais il manque : le plan des gabarits pour les fabriquer ainsi que celui des outils , car où placer le clou pivot ? les outils ont aussi une forme spéciale
 |
|
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
|
|
Merci Richard pour la compil..
 |
|
|
|
|
|
|
Bonjour à tous

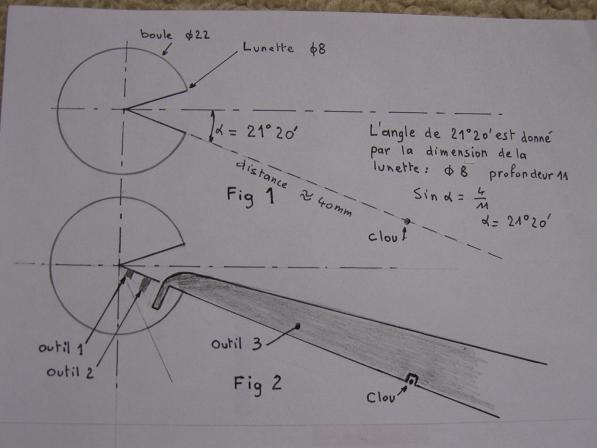

Je reprends mes explications puisque vous insistez ! Comme pour les boules de Canton "normales" c'est à dire de plus gros diamètre, il faut faire un dessin précis. Le clou se trouve sur une droite passant par l'axe de la boule et faisant un angle de 21 degrés 20 minutes (voir FIG 1 )La distance n'a pas d'importance. 35 à 40 mm convient. Toujours grâce au dessin on détermine la forme des outils (FIG 2)
Pièces jointes :
|
|
Chante dans tes difficultés
|
|

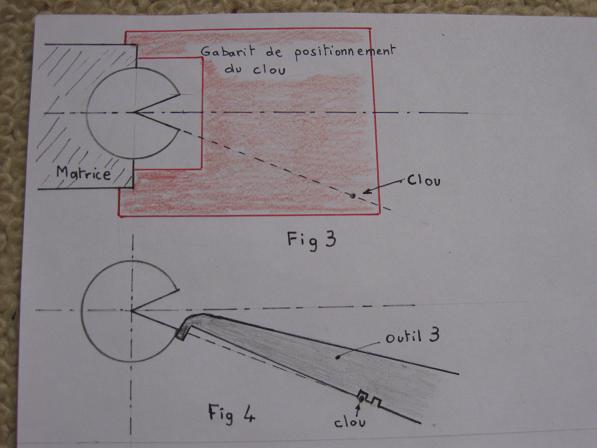

Pour positionner le clou il faut faire un gabarit qui s'appuie sur la matrice (FIG 3)
sachant que le gabarit peut positionner le clou à 0,1 ou 0,2 mm près, on fait deux encoches sur l'outil n° 3 La 1ere sert à peaufiner la position par rapport à la boule elle même en venant tangenter la boule. La 2eme encoche sert à usiner la rainure circulaire(FIG 4)
Pièces jointes :
|
|
Chante dans tes difficultés
|
|

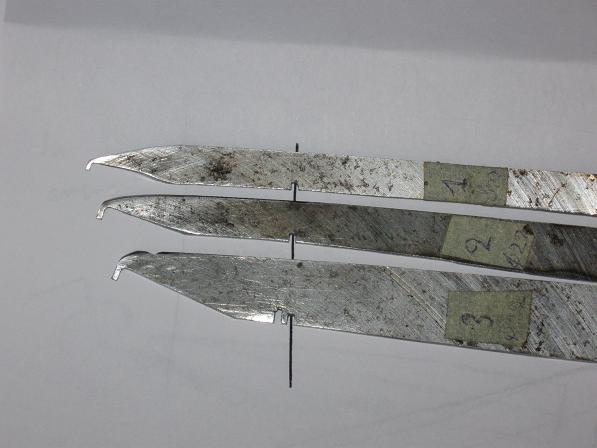

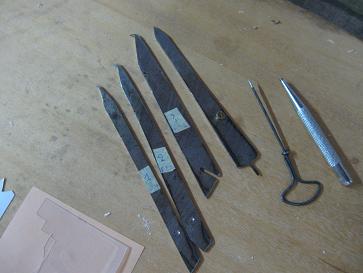

Voici une autre vue des outils
Maintenant à vous de jouer
Pièces jointes :
|
|
Chante dans tes difficultés
|
|
Merci Richard , maintenant je comprend mieux le principe
|
|
