SUJET : Essai stylo avec noeud Celtique

Essai stylo avec noeud Celtique 29 Juil 2010 16:53 #28904

  • Boby71C
  • Portrait de Boby71C
  • Hors Ligne
  • Assidu
  • Messages : 645
Bonjour à tous

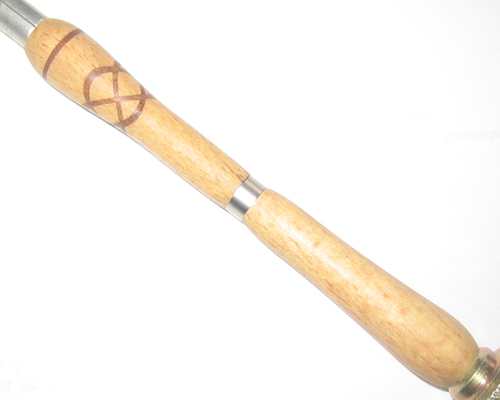

Voici mon 1er essai de nœud Celtique copié sur les bons conseils de notre ami Alain que je remercie au passage pour ces pas à pas utiles aux débutants dont je suis.

Hêtre et Orme ciré.
Il n'est pas assemblé, car je n'ai plus de cyanolite.

Débit effectué avec ma scie circulaire adaptée sous une table.
Les coups de scies effectués avec la boite à coupe.
Les languettes d 'Orme débitées à la circulaire et dressées avec la défonceuse en position toupie adaptée également sous la même table.
L'aspiration des copeaux faite avec aspirateur bidon traditionnel adapté à la table.

He oui, comme vous le voyez, un équipement très réduit, manque de place et de petits billets. :laugh: :laugh:

Par sécurité, les machines sont alimentées par une pédale au pieds.

A vos critiques.

@+
Robert
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 17:13 #28905

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6673
  • Remerciements reçus 54
Bien réussi ! BRAVO Robert, surtout avec si peu de matos ! par contre tu dis ," Les languettes d 'Orme débitées à la circulaire et dressées avec la défonceuse en position toupie adaptée également sous la même table" là je ne vois pas :blink: , vu l'épaisseur ? peux tu mettre stp une photo ?
Ta pédale c'est toi qui l'a fabriquée , ou achetée où ? tu vois , je suis curieux moi aussi , c'est fait par cela le forum
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 21:24 #28911

  • Boby71C
  • Portrait de Boby71C
  • Hors Ligne
  • Assidu
  • Messages : 645
Bonsoir Alain et le forum

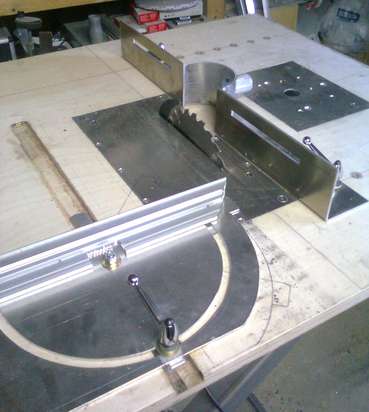

La scie circulaire positionnée sous la table avec la lame qui dépasse au dessus.
La défonceuse positionnée sous la table avec l'outil qui dépasse au dessus.Je m'en sert donc comme une toupie.
Pour les languettes d'Orme, je dégauchi à la fraise de défonceuse une première face, ensuite, je débite à la circulaire et ensuite, je termine l'autre face avec la fraise sur la défonceuse. C'est archaïque, mais ça fonctionne.
N'ayant pas de scie à ruban, pas de dégau et pas de raboteuse, je faits à la débrouille.

Mon prochain achat (Noël), ce sera un véritable mandrin pour mettre sur mon tour car ça me manque beaucoup et rien sur le marché de l'occasion.

Je vais faire un dossier de photos de ma table et je les mettrais sur Picasa.
Une petite photo pour mettre en appétit. :P
@+
Robert
Pièces jointes :
Dernière édition: 29 Juil 2010 21:25 par Boby71C.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 21:34 #28912

  • Armand
  • Portrait de Armand
  • Hors Ligne
  • Timide
  • Messages : 29
alain34 écrit:
Bien réussi ! BRAVO Robert, surtout avec si peu de matos ! .....

Ah oui chapeau ! car perso si j'ai la chance d'avoir plus de matos ... tu aurais beaucoup à m'apprendre ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 21:36 #28913

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6673
  • Remerciements reçus 54
ok Robert , mais comment fais-tu pour maintenir une bande aussi fine , sans risque de se faire prendre les doigts ? :blink:
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:01 #28914

  • fm29
  • Portrait de fm29
  • en ligne
  • Accro
  • Messages : 4924
  • Remerciements reçus 56
Bonjour Robert,

Félicitations pour ce joli stylo,ton
installation et très bien faite ,mais
comme dis Alain,coment fais tu pour
passer de si petits morceaux de bois
devant ta toupie défonceuse?

à + fm 29
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:03 #28915

  • pat 56
  • Portrait de pat 56
  • Hors Ligne
  • Réservé
  • Messages : 340
bonsoir Robert

pour un premier,c'est une réussite. ;)

le nœud Celtique est superbement bien fait,et je pense
que je vais suivre ton exemple car je n'en ai jamais réalisé. :S
le peu de matériel utilisé prouve qu'il n'est pas
indispensable d'avoir du gros pour
réalisé de belle chose.

donc vraiment bravo pour la débrouille et
félicitations pour le tournage.

à bientôt

patrick
habillez un bout de bois,
et ce ne sera plus un bout de bois.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:09 #28917

  • Boby71C
  • Portrait de Boby71C
  • Hors Ligne
  • Assidu
  • Messages : 645
Bonsoir à tous
Merci pour vos compliments et encouragements.
Il est vrai qu'il est nécessaire d'être très prudent pour faire des bandes de 1.5 mm d'épaisseur. J'utilise une cale de la même épaisseur que la hauteur de la bande mais assez conséquente pour ne prendre aucun risque pour les doigtes et je pousse avec un autre morceau de bois. La pédale me sert de sécurité pour arrêter rapidement la machine s'il y a un problème.
Voici le lien de picasa ou j'ai mis quelques photos.

picasaweb.google.com/Boby71c/MaTableMulti_fonctions#

@+
Robert
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:14 #28918

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6673
  • Remerciements reçus 54
Robert , tu ne m'as pas répondu au sujet de ta pédale ? :(
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:16 #28919

  • fm29
  • Portrait de fm29
  • en ligne
  • Accro
  • Messages : 4924
  • Remerciements reçus 56
merci Boby pour toutes ces indications,
tout est bien calculé,c'est bien de faire
de belles choses avec si peu.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:18 #28920

  • Boby71C
  • Portrait de Boby71C
  • Hors Ligne
  • Assidu
  • Messages : 645
:blush: :blush: Pardon Alain. A une époque, nous avions un vrai service usinage, qui a été totalement démantelé et j'ai donc récupéré une pédale de soudeuse.
Si je trouve le temps demain, je ferais quelques photos pédale ouverte, car je pense que ça doit être assez simple à fabriquer.
Je ne te promets pas car je suis invité chez des amis à midi, et je reprends le boulot lundi. Je faits tout mon possible car nous te le devons bien avec toutes les astuces que tu nous donne si généreusement.

@+
Robert
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 29 Juil 2010 22:21 #28922

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6673
  • Remerciements reçus 54
Ok, merci Robert , cela ne presse pas à la minute , suffit que n'oublies pas :)
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 19 Aoû 2010 17:21 #29776

  • Boby71C
  • Portrait de Boby71C
  • Hors Ligne
  • Assidu
  • Messages : 645
Bonjour à tous

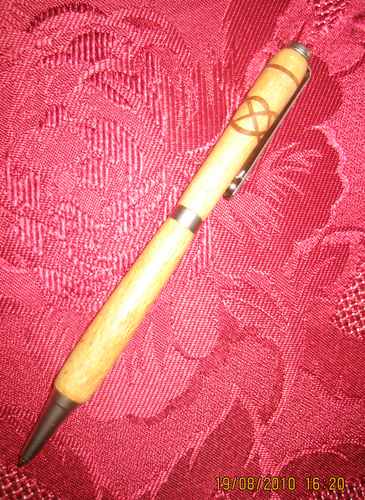

Voici le stylo assemblé, j'ai reçu mes mécanismes.

J'essaierais de faire mieux la prochaine fois.

@+
Pièces jointes :
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 19 Aoû 2010 17:34 #29777

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6673
  • Remerciements reçus 54
Avec peu de matériel il n'est pas vilain , bien au contraire , j'en ai vu de pire ....
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 19 Aoû 2010 18:17 #29780

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9840
  • Remerciements reçus 126
Bonsoir Robert

très beau ce stylo mais fait attention à tes doigts, ce que tu expliques me fait un peu peur
mais le résultat est là.
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 20 Aoû 2010 18:52 #29877

  • patoche56
  • Portrait de patoche56
  • Hors Ligne
  • Zélé
  • tourneur amateur
  • Messages : 1500
tres jolie stylo tres reussi mais attention les doigts :( aller bon copeaux patrick
L'administrateur a désactivé l'accès en écriture pour le public.

Re:Essai stylo avec noeud Celtique 03 Sep 2010 18:25 #30508

  • Guillaume C
  • Portrait de Guillaume C
  • Hors Ligne
  • Assidu
  • Messages : 511
Très joli résultat.
Ce que je comprends surtout, c'est que ce ne sont pas les outils qui font le bon artisan mais bien la manière dont il s'en sert.
Chapeau
