SUJET : Stylos

Bonjour à tous

Je voudrais faire des stylos,(en fait j'en ai fais 2, mais avec des bois deja prets)et je me pose des questions. Pourquoi partir d'un carrelet et pas d'un cylindre? Pourquoi doit on couper les carrelets un peu plus longs que les tubes,et donc comment faire ensuite par rapport aux entretoises? Comment utiliser le calibreur pour dresser la surface? Quel système pour percer avec la colonne en maintenant la pièce bien droite?
Beaucoup de question qui vous paraitront un peu basiques mais auqu'elles je me trouve confrontée.
Merci d'avance pour vos reponses
Anne

Bonsoir Anne,


Partir d'un carré, c'est plus facile,mais cela
pourrait être un cylindre.
je coupe mes carrelets à la scie circulaire avec
1mm de plus,ensuite je les monte dans un mandrin
à mors longs ,je mets dans la contre pointe un mandrin
perceuse à cône mors avec une mèche correspondante et je
perce mon carrelet en ayant soin de sortir la méche souvent.
je colle mes tubes à la colle polyuréthane Sader,je laisse sécher
24h ensuite je monte mon arraseur dans un mandrin et je présente
mes carrelets et je pousse devant l'arraseur jusqu'au tube de laiton
idem pour l'autre côté,après je monte sur mandrin à stylo,je met d'abords
une entretoise,puis un carrelet de stylo,une autre bague puis le 2ème carrelet
et la dernière bague,la vis et le contrécrou après ,il faut cylindrer jusqu'aux bagues
entrtoises,finition plane et ponçage fin.
vernis de protection et montage.

Je crois que je t'ai tout dis.

à + fm 29

François tu as presque tout dit , manque la marque de la colle

Bonsoir Anne

et oui sur les sites vendeurs de stylos tu peux trouver les notices explicatives de chacun des modéles.Il y a pratiquement autant de fiches que de modèle.
si tu veux donne moi le modéle de stylos que tu utilises et je verrais si j'ai la fiche.
en ce qui me concerne je coupe lmon carrelet à la bonne dimension avec une scie à ruban.
le perçage je l'effectue sur le tour avec des mors long et pour ne pas que sa chauffe de trop je refroidis à l'air comprimé (voir sur mon site les explications à se sujet)
tournagesurbois.chez.com/percagecarrelet01.html
je colle à la cyano semi épaise et je passe un accélérateur.
J'utilise un arraseur du bon diamètre et mes morceaux sont prêt à être tournés
pour le reste du tournage je fais comme François

Bonsoir
Tout d'abord merci pour vos reponses.
J'ai bien essayé le perçage sur le tour, mais je dois avoir un problème d'alignement, je ne suis jamais droite!(je n'ai pas de mors longs non plus!!!!) Dés que je peux je vous donne le descriptif de mon materiel.
Quand à l'araseur je ne vois pas comment le mettre dans un mandrin de perçage?
Si vous avez une idée?
Encore merci
Anne

Bonjoue Anne

Vérifie bien si ton nez de broche est en alignement avec la contre pointe, pour cela placer dans la broche la pointe d'entrainement et apporche la contre pointe si tu a un petit milimètre tu ne seras jamais dans l'axe donc tu devras trouver du clinquant (tolle trés fine de 1/10 à plusieurs dizièmes) et compenser pour arriver dans le bon axe.
Voici quelques photos je fais arrasement avec une peuçeuse portative.

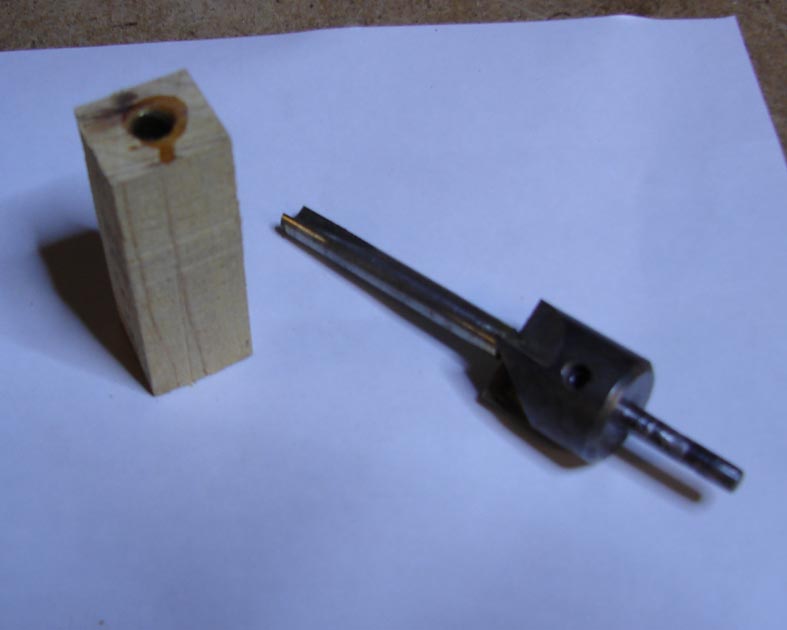

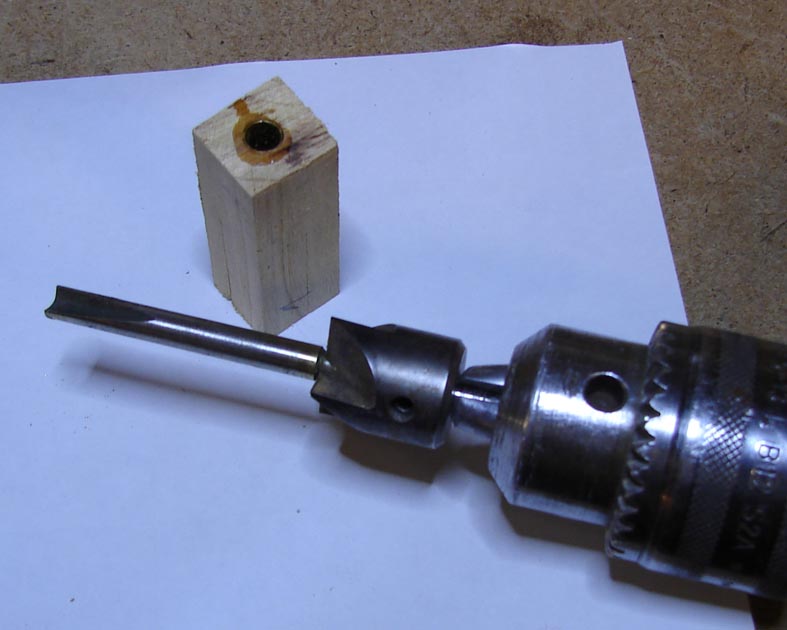

l'araseur monté sur la perceuse et le carrelet brut de collage
Les photos ne sont pas très bonne car je n'ai pas de macro.

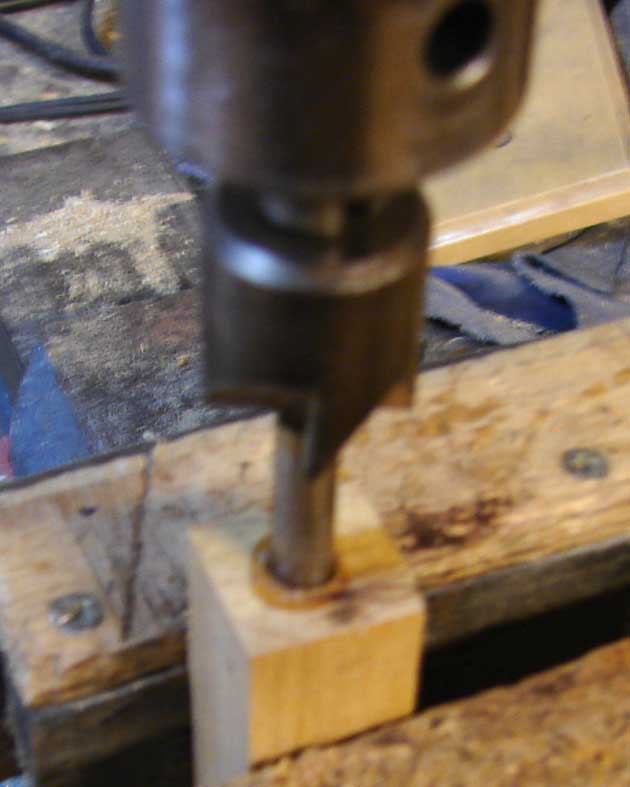

serrage dans l'étau et arasage la longueur de la tige fait que c'est toujours dans l'axe quelques dizièmes suffisent, la brillance du tube permet de voir que c'est fini.


retourner le carrelet et faire la même opération sur la face opposée.

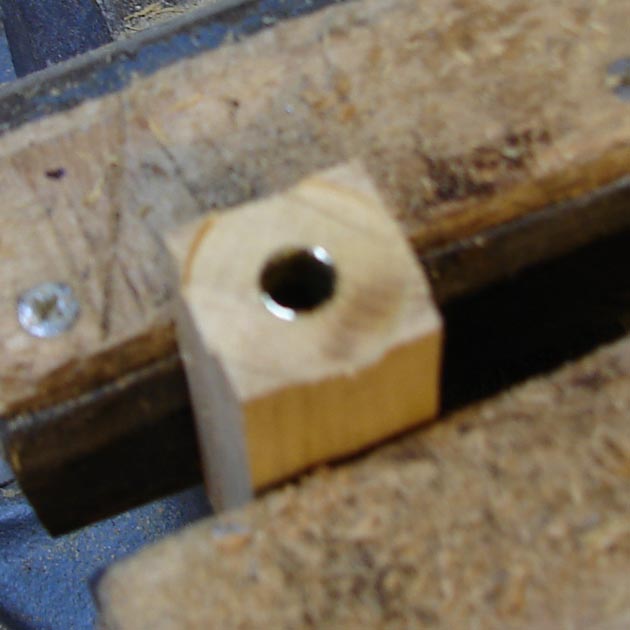

voici la pièce fini prête à être monté sur le mandrin à stylos avec les bagues intercalaire.

Tout a été dit !
Montre nous tes stylos !

Bonjour à tous
Merci de vos reponses.
Roger, pour l'araseur si je le mets dans un mandrin je vais bousiller la tige qui est filetée non?
Pour l'alignement du tour je vais voir ce que je peux faire.

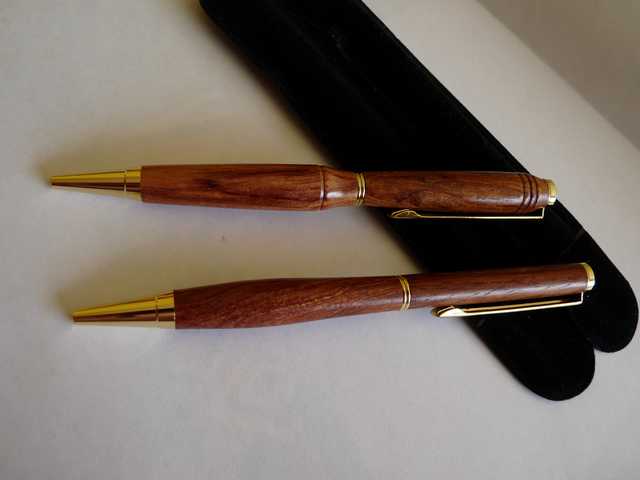

Pierre voici les stylos, un peu d'indulgence, ce sont les premiers!
A+
Anne

Bonsoir anne
Ils sont bien ces stylos !!
Beau travail.
Si j'arrive à en faire autant je serais content.
En attendant les mécanismes moisisent dans une boite à chaussure.
@+
Bernard

Anne c'est

Anne,pour des premiers,ils sont bien.
Ton arraseur,tu peux le mettre dans un
mandrin de perceuse monté avec un cone mors
à la place de la broche.ton filetage de l'arraseur
ne risque rien.
Pour bien faire ,il te faudrait les mors longs.

Bonsoir Anne

en ce qui concerne mon araseur il n'a pas le bout fileter.
tu as acheté le tien ou pour qu'il est le bout fileter.si tel est le cas il te manque un manche qui va avec ou je ne comprends pas.

moi le mien il a le bout fileter mais je le met dans ma visseuse et ca le fait ........... patrick

Anne es que le sol sur lequel repose ton tour est bien plat ce qui facilite grandement l'alignement pointe contre pointe

Bonsoir Michel41


tu habites surement le loir et cher
si tu veux que l'on se rencontre passe moi un message par mail

BRAVO Anne ! mes premiers étaient vraiment pas aussi bien définis !
J'aime beaucoup le premier en haut ! c'est quoi comme bois ?

Les premiers que j'ai fait étaient moins bien que ça !
J'aime beaucoup le premier en haut !

beau stylos tu est sur la bonne voie
