SUJET : fabrication d'une lunette

bonjour ,

on ma confié une réparation d'une petite étagère qui me cause des soucis au niveau tournage !

donc comme d'habitude on règle les problèmes , et on s'adapte !

voici ce que je viens de fabriquer , une lunette .
au passage , si l'un ou l'autre d'entre vous a un tuyau pour trouver de toutes petite roulettes montées sur roulement je vous remercie d'avance .

voici la vidéo :
cordialement , muratot

J.Michel, sur les roulements tu peux y coller une bande de caoutchouc ou liège Bien ta lunette ,mais pour tourner des balustres ?? ;j'en ai eu tournées bien plus longues pour réparer un très ancien lit d'enfant avec col de cygne ,mais pas eu besoin de lunette ; ,peut-être tu serres trop la vis de ta contre pointe ?
merci pour ta vidéo

salut alain , tu na pas regardé la vidéo , les balustres font 28 cm de long 15 mm au plus épais ,et 7 mm au plus fin impossible sans lunette !








alain34 écrit:

ho que si J.Michel,je l'ai passée trois fois ,mais tu ne parles pas de dimensions ,c'est sur que 7 mm ce n'est pas bien gros

Bonjour Jean Michel

très bien ta lunette
et la au moins elle ne va pas fléchir.
pour habiller tes roulement tu pourrais essayer de trouver du nyon qui s'usine au tour à bois ou à métaux.
et faire des chemins de roulement que tu pourrais coller sur le pourtour du roulement.

salut alain , quelle colle prendre pour que ça tienne ?

roger vuillermoz écrit:
salut roger ,
il me semble que tu avais montré un lunette ou tu a changé les roulettes pour des toutes petites , et je voulais te poser la question de savoir ou je peut en trouver ?
car j'ai bien du téflon , mais il me semble bien dur pour faire ce dont j'ai besoin .

Oui Jean Michel
j'ai fait pour un collégue tourneur des roulements (25mm deØ) habillaient avec ce téflon (hd500) et cela va très bien.
sur les bois tendre sa laisse une trace de roulement que tu élimines facilement avec une toile abrasive.

Salut à tous,J.Michel,pour aller plus vite super glu (cyano) en biseautant les extrémités à fin d'éliminer les à-coups ,l'idée de Roger est très bonne aussi ,tu peux aussi y coller une bande de mousse épaisse et compacte ,mais faut la trouver .J'en ai faite une petite pour le mini tour avec de petits roulements sur lesquels j'avais collé à la super glu une bande de caoutchouc découpée dans une chambre à air de roue AR de tracteur ,bien plus épaisse que celle des motos ; ça était impeccable; la colle néoprène va bien aussi mais en chauffant les bandes risquent de se décoller..

Bonjour à toutes et tous,
Bonjour Jean Michel,
Je viens d'avoir une idée géniale..
Mais si mais si, mes chevilles ont doublé de volume et la tête aussi
Bon bref trêve de vantardise, je crois que j'ai une solution que je vais adopter aussi pour moi.
Encore merci d'avoir poser la question Jean-Michel, pour moi utiliser du tapis de convoyeur...
Quaisiquo ????, les tapis sur lesquels passent les marchandises et que l'on peut trouver chez certains ferrailleurs par exemple.
J'ai filé dans mon atelier pour découper un morceau de mon tapis au sol pour m'isoler et aussi pour amortir les chocs...

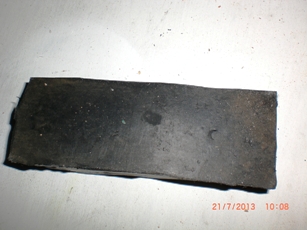

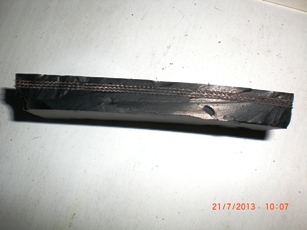

Le tapis fait 10mm d'épaisseur et à l'avantage d'être renforcé:

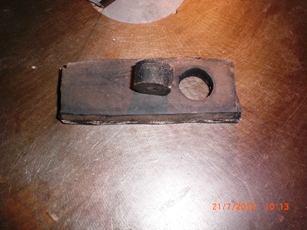

Petite découpes:

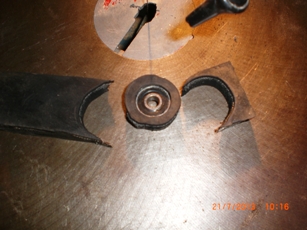

Pas de soucis pour la découpe, la finition se fera ensuite

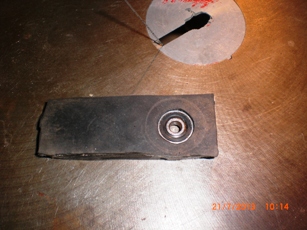

Pose du roulement et collage cyano, le roulement se centre de lui-même:

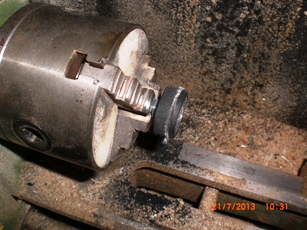

Mise au rond au tour: avec passage à la toile, peut-être un peu de colle cyano pour durcir le caoutchouc et permettre un meilleur ponçage.

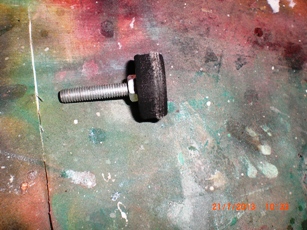

Pièce finie:
Voilà, je file j'ai du boulot de rangement dans mon grenier...
Ah j'oubliais, il existe du tapis blanc (alimentaire, cela ne laisse aucune trace), Jean si tu en veux....

Bonjour à tous

Pourquoi ne pas essayer avec des buttées de porte d'environ 20/22mm de diam.,
ou dans de la frisette je découpe trois bandes de la largeur de ton porte
roulement affiler à l'extrémité et tout au bout un demi cercle concave
qui viendra s'appuyer et maintenir la pièce,cela marque à peine le bois

Alain 60

Salut tout le monde
J en ai vu qui faisais leurs lunettes avec des roues de rollers, qui on l avantage d etre en caoutchou assez dure et déja monté sur roulement a bille.mais elle on aussi l inconveniant d être de gros diamètre ce qui peut être gênant pour les petits diamètre de tournage.

Salut tout le monde
J en ai vu qui faisais leurs lunettes avec des roues de rollers, qui on l avantage d etre en caoutchou assez dure et déja monté sur roulement a bille.mais elle on aussi l inconveniant d être de gros diamètre ce qui peut être gênant pour les petits diamètre de tournage.

bonjour a tous ,

pour répondre a tous ceux qui mon donné des conseils , j'ai un voisin qui ma donné des roulettes de roller de 60 mm le plastic est assez tendre , donc je vais les usiner pour les amener a 25 mm et je pense que ça ira .
encore merci pour vos commentaire et conseil .

ps ; j'ai pas répondu hier car plein de monde a la maison

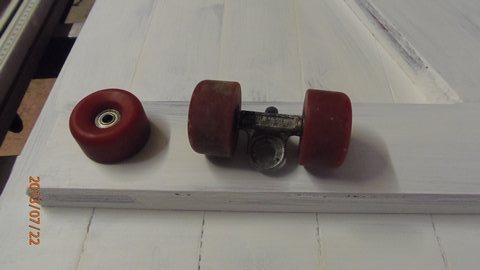

voici les roulettes ,

bonsoir a tous ,

et bien après avoir pas mal bricolé sur les roulettes , enfin tout fonctionne correctement .

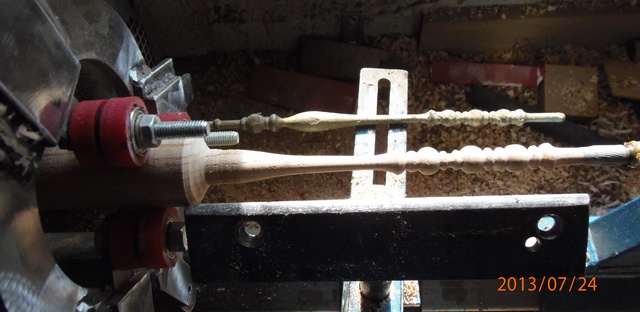

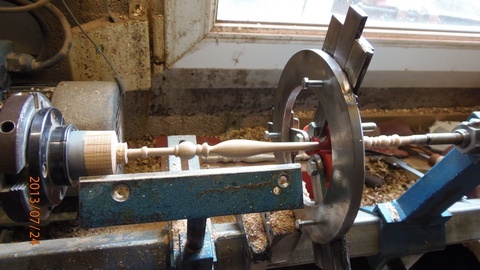

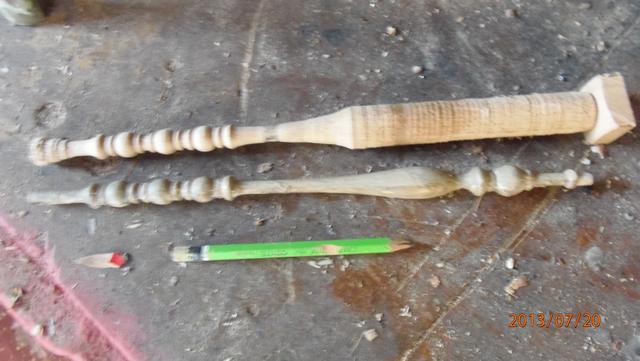

voici donc un petit pas a pas du tournage de ces balustres !

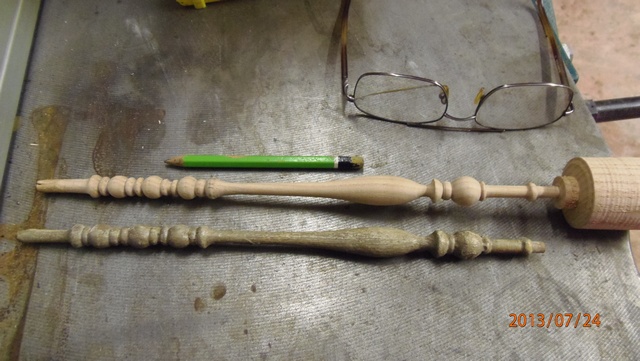

presque fini

sortie du four

reproduction impécable et tu en as combien à faire ?

salut alain ,

que que quatre pièces ; heureusement car pour moi c'est barbant il faut tout déplacer sans arrêt , mais bon je suis content de mon nouveau roller ,

pour infos j'ai montré un peut plus haut les roulettes qui faisaient 60 mm de diamètre , je les réduite a 30 mm sur mon tour a métaux .

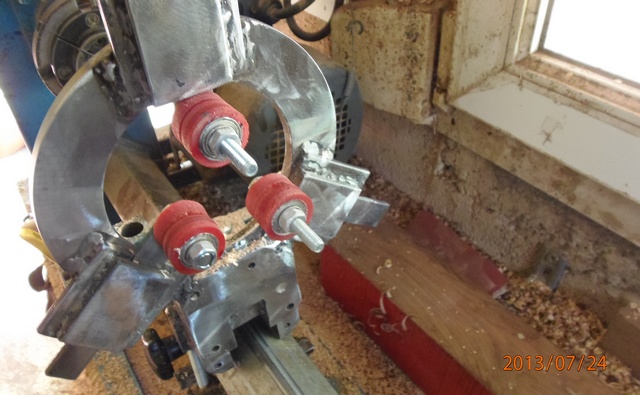

donc voici la bête finie ; et on vois aussi plus haut mes vielles lunette qui me servent pour ne pas abimer les bonnes
