SUJET : creusage en bois de bout

Bonjour à tous
Je doit faire un creusage un peu special, 180 mm de diametre sur 600 mm de long, tolerance
5/10ème,et impossible de placer la pièce de bois sur un tour, 7.50m de long,1.05 de diamètre soit 0.75 m de coté et environ 4 tonnes,je pense avoir la solution mais toutes les suggestions sont les bienvenues
Amicalement
Jean-Charles

bonjour
je ne comprend pas bien les cotes de ta pièce ? diamètre 1,05m ou 0,75m de coté ? car il y a longtemps j'ai eu ce problème ou la pièce ne rentrait pas, j'ai fait faire des cales par le mécanicien pour sur-élever les poupées fixe et mobile. Mais donne moi les mesures de ta pièce de départ (ronde ou carré ?) et le rayon maxi de ton tour et je te dirais de combien tu doit sur-élever tes poupées.
Mais cela est du dépannage car ton tour n'est pas étudié pour travailler de cette façon.
ps: c'est en quoi cette pièce ? moi c'était de l'alu.
serge

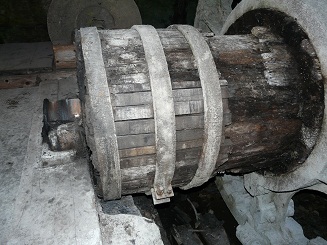

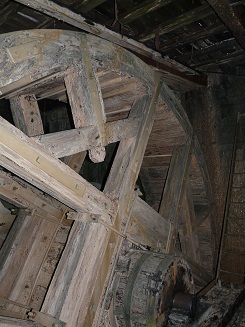

Charlesserge, les cotes sont bien spécifiées, longueur 7.5m, diametre de la bille de chêne 1.05m,pour équarrir à 0.75m de coté et poids environ 4 tonnes,donc impossible d'utiliser un tour, c'est en fait pour restaurer avec mon ami amoulageur,un moulin à eau,et l'axe en chêne doit recevoir une partie metallique à chaque extremité qui va reposer sur des paliers en bois graissés,en image l'axe à changer, et un exemple avec la roue
Amicalement

Oui effectivement rien à voir avec ce que je pensais, mais tu devrais trouver ton bonheur auprès d'un menuisier qui possède une scie à ruban (grand format) j'ai un voisin qui a pris sa retraite il y a 6 mois, qui coupait des arbres de ce diamètre sans problème.
désolé de ne pouvoir t'aider.
serge

Bonjour,
Jean Charles ,
Regardez du coté perçage carottage du béton ou de la roche, il existe des scies à cloche très efficaces qui travaillent soit à sec soit lubrifiees à l'eau c'est du lourd mais peut etre une piste ......àcreuser .En fait une super scie cloche
Bon creusage .

voir du côté des scies cloches la firme Diamand board louait des scies cloches, et aussi la machine pour faire le trou
vois du côté des plombiers chauffagistes , ils ont des grosses scies cloches

Bonjour Jean-Charles, je n'ai pas de réponse à ton problème mais je voulais juste te faire un petit coucou .

Bon courage pour ton perçage, j’espère que tu nous montreras les photos de se perçage en cour de réalisation.

Amicalement.
Frank

Bonsoir,

Beau chantier en perspective.

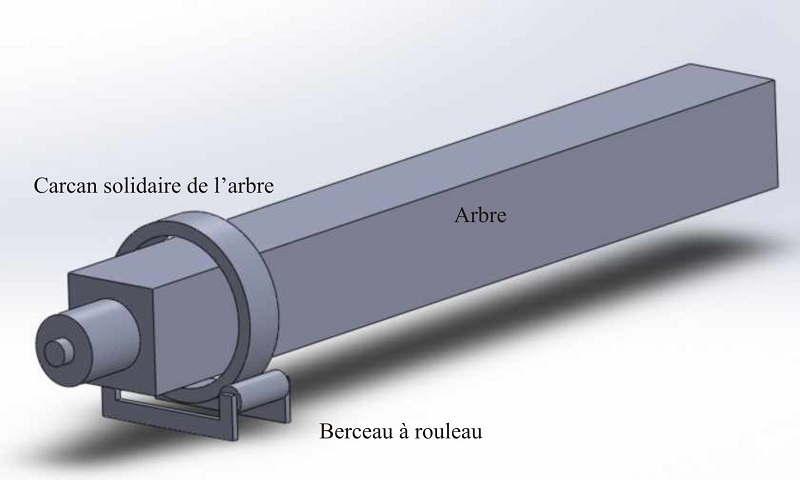

Je viens d'avoir une idée et je joins une modélisation de la chose.



Après équarrissage de l'arbre de transmission, faire trois carcans au minimum.
Un chaque bout et un au milieu.
Ceux de chaque bout reposant sur un berceau à rouleaux.
Celui du milieu servant de poulie sur laquelle une courroie plate entraînera la rotation de l'arbre.
Vous pourrez donc tourner les bouts et les creuser à votre guise.

Il y a un peu de travail mais ça me semble réalisable.
Cdlt
C.Bo

Bonsoir,
La réponse de Tessa est je pense la meilleure car peu de materiel et facile à trouver ou même à louer chez une location materiel TP .
Mon idée c'était du lourd ..
Bon perçage.

Bonjour à tous,
Apres differents essais, les carotteuses à béton à oublier,ça ne fait que de la poussiere,

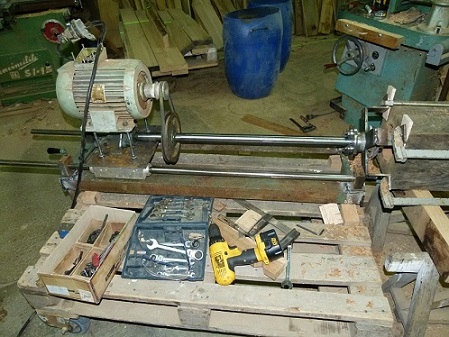

et cela brule,j'ai donc decider de fabriquer une machine,, sur laquelle je peux metre des fraises de toupie,le tour à métaux et la fraiseuse ont été fortement sollicité , premier essai concluant, il ne me reste plus que l'armoire electrique et le support,le travail doit se faire en février, je posterai une photo de l'usinage
Jean-Charles

Très bonne idée J.Charles , à quelle vitesse tourne l'arbre, pas trop difficile pour ressortir l'arbre ? quel est le diamètre du perçage ?

Bonsoir,
je suivrai attentivement tes travaux et avec impatience.

george écrit:
Bonjour. IDEM pour moi.

Frank

Bonsoir

Ingénieux ton système jean charles , fallait y penser
En fait tu nous a fait un perceuse a colone horizontale mais en mieux avec possibilité de percage presque a l infinie
Un peut comme pour faire un forage
Bien pensé bravo

Eric

alain34 écrit:
Bonjour Alain
Le moteur est un 3.7 KW et tourne à 1250 Tmn, avec le rapport des poulies, l'outil est à 450 Tmn, l'ensemble est fixé sur des guides à billes,qui me permet 950mm de profondeur et l'arbre coulisse entre des roulements à billes le forage final sera de 180 mm de diametre, je commence par une meche fraise de 110 mm, et ensuite je change les outils,jusqu'au diametre 180, comme l'avance se fait avec une manivelle et une vis sans fin, pas trop d'effort à fournir, je posterai des photos de detail
Joyeuses fêtes à tous

Merci J.Charles pour ces renseignements

bonjour à tous

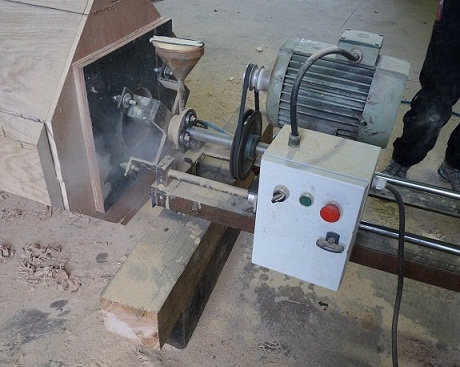

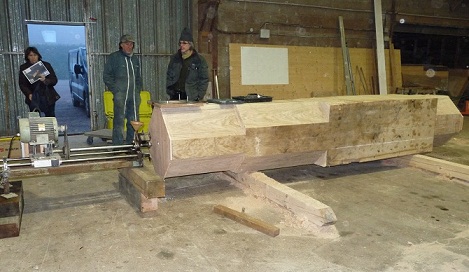

L'essaie etant concluant , voici le resultat sur l'arbre moteur

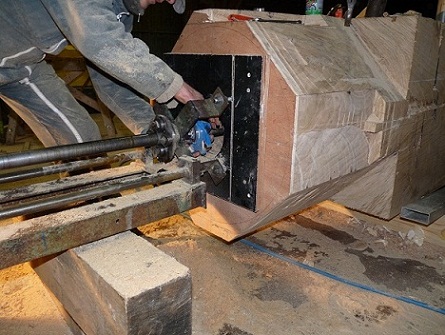

Mise en place et centrage

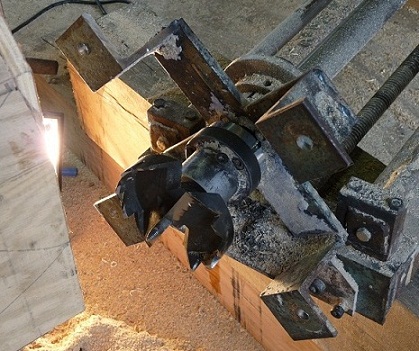

La premiere fraise 118 mm

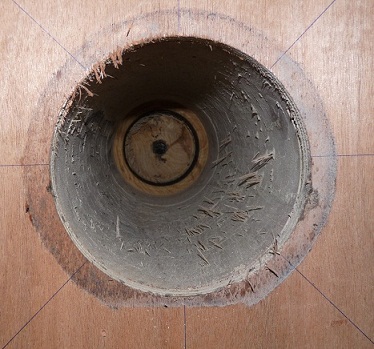

Le resultat, et deuxieme passage

Bonjour Jean-Charles,
Bien pensé. Petie question, comment est fixé ton ensemble de forage sur le bois à forer? Je ne vois pas de trous. Et ce sont des fraises du commerce que tu a mis? Et elles sont fixés comment sur ton arbre?
Je sais, beaucoup de questions, mais ta création attise la curiosité.
Rémi

Impressionnant
Voila bien une idée geniale , et une réussite parfaite
Chapeau

Bon copeaux , et si on peu voir la suite et le montage final

Je suis très impressionné par le travail technique pour effectuer ce creusage. Par contre, mon métier revient à la surface, je m'intéresse autant au bout de bois à creuser, qui me semble être assez exceptionnelle.
Je suppose qu'il s'agit d'un chêne, mais quelles sont les dimensions de la pièce?
La pièce est-elle sciée avec ou sans aubier ?
Comment ont été faits les différents côtés sur la pièce (hexagone) aux 2 extrémités?

Merci de la réponse ...
