SUJET : fraise pour fileteuse

fraise pour fileteuse 19 Jan 2014 16:29 #88772

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
Bonjour tout le monde.

Je suis a la recherche d'une fraise pour réaliser une fileteuse.
j'ai trouvé ces fraise sur le net : www.willyvanhoutte.be/fr/catalog/show_cat/1756 mais aucune indication sur le diamètre de fraise la capacité maximum du pas, le diamètre de queue (mis à part la première).
J'ai vu que certains d'entre vous utilisez des fraises biconiques dans ce style www.guye-outils.ch/pdf/fr/md_650-657.pdf mais il n'y a pas beaucoup de renseignement non plus.
En bref j'aimerais trouver 2 types de fraise (pas maximum de 3.5mm) :
¤ la première avec un angle de 60° pour réalisation de filetage classique.
¤ la deuxième avec un angle de 90° (j'ai une vis à réaliser avec cette angle et un pas de 3.5mm).
Les deux seront utilisées sur défonceuse (queue de 6, 8 ou 12 mm possible).
J'ai la possibilité de réaliser la queue s'il s'agit de ce type de fraise : www.guye-outils.ch/pdf/fr/md_650-657.pdf.
Merci aux possesseurs de fileteuse de m'indiquer leurs fournisseurs.


[url=http://http://www.willyvanhoutte.be/fr/catalog/show_cat/1756 ][/url]
Dernière édition: 25 Jan 2014 17:28 par Sthev.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 19 Jan 2014 16:54 #88773

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6665
  • Remerciements reçus 54
Sthev, j'ai récupéré la mienne chez un tourneur métallo équipé en numérique, ils ne s'en servent plus ,même un peu usagée, un petit coup de meule blanche et ça repart ;)

deux façons de faire ,avec un dremel avec fraise conique,et une défonceuse avec la fraise récupérée, le bloc en acier m'a été fait par un ami tourneur, au même pas que mon mandrin,la table croisée achetée "au camion ", pas terrible ,suffit de bien rattraper le jeu par les vis pour donner de la dureté

picasaweb.google.com/1169030430455701629...6igE&feat=directlink
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 19 Jan 2014 20:35 #88786

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
Merci Alain. Très belle réalisation. Je n'ai pas d'amis tourneur numérique. J'ai bien réussi à trouver quelques chose approchant mais sur un site au USA et avec de côtés en pousse.... J'ai essayé de regarder sur otelo mais rien de concluant. J'espère que Roger vuillermoz, Sdol ou Jacques Deletraz vont passer dans le coin... J'ai pas réussi à trouver la référence de fraise donnée par Jacques sur le site de guye.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 20 Jan 2014 09:43 #88801

  • calimero54
  • Portrait de calimero54
  • Hors Ligne
  • Zélé
  • accro au bricolage des vitraux et du bois
  • Messages : 1903
Bonjour à toutes et tous, :laugh:
Bonjour Sthev,
Je te mets un MP, car Pierre Deletraz donne toutes ces infos dans son tuto très bien fait y compris les adresses. Peut-être n'as-tu pas le même tuto que moi.
Une partie du matériel vient de Suisse et le reste de France. Sinon d'autres, comme Roger pourront t'aider
Alain, supporte ta fileteuse.
Daniel
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 20 Jan 2014 17:10 #88811

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9805
  • Remerciements reçus 124
bonjour sthev

comment veux tu que l'on comunique dans ton profil il n'y a pas ton adresse mail

oui je tiens à ta disposition des renseignements utile pour ta fraise.
par mon adresse mail
Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
communique moi ton téléphone et nous discuterons de ce que tu as besoin.
je reste à ta disposition si tu le veux
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
Dernière édition: 20 Jan 2014 17:12 par roger vuillermoz.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 20 Jan 2014 21:07 #88829

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
J'ai contacter Guye (le fournisseur indiqué par Pierre sur son tuto). L'entreprise a été rachetée par Fraises et outils sélection. La référence indiquée par Pierre n'est plus fabriquée. Je suis en train de voir avec eux pour qu'il m'explique les dimensions données sur leur catalogue pour trouver quelques choses qui s'en approche. Je vous tiendrai au courant des différents prix suite à leur réponse.
Pour Roger, tu peux m'envoyer un MP via le forum ou tu as déjà mon numéro de téléphone et mon mail. Tu peux aussi donner ton fournisseur dans cette discussion (à moins que cela gêne les administrateurs) , ce qui je pense, aidera les futures personnes souhaitant faire une fileteuse comme moi ( ou comme la tienne).
La table croisée est des plus simple à trouver, mais j'ai parcouru bon nombre de forum et de site commerciaux pour trouver une fraise biconique et la seul que j'ai trouvé (en 60 degrés) était sur un site américain avec des côtés en pouces (queue de 7,9mm et non 8...) et non disponible avec un angle de 90 degrés avec une queue adaptable sur une défonceuse.
Dernière édition: 25 Jan 2014 17:28 par Sthev.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 20 Jan 2014 21:20 #88830

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9805
  • Remerciements reçus 124
je te mets un mot en MP
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 20 Jan 2014 23:42 #88833

  • Robert 84
  • Portrait de Robert 84
  • Hors Ligne
  • Timide
  • Messages : 33
Bonsoir,
Pour les fraises peut être voir dans les fraises pour machines à faire les clés.
Demander aussi au quincailler du coin où il se fourni en fraises .
Bon filetage .
Robert
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 21 Jan 2014 01:04 #88839

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
Merci Robert,

c'est en effet vers des fraises de serrurier que je m'oriente même si je viens de trouver une fraise 3 dents à 60° ici en queue de 8 et au prix de 49.90€.
Dernière édition: 21 Jan 2014 01:11 par Sthev.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 23 Jan 2014 22:32 #88987

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
Voici comme promis des nouvelles des fraises à fileter (vendu par Fraises et outils Selection car Guye outils n'existe plus) :
Reference : 220.204510
FRAISE BICONIQUE 60°,
Denture fine affutée,
matière : HSS,
diam. ext. : 20mm,
diam. int. : 5mm,
épaisseur : 4mm,
nombre de dents :10
Prix : 59.00€

Reference : 220.204515
FRAISE BICONIQUE 90°,
Denture fine affutée,
matière : HSS,
diam. ext. : 20mm,
diam. int. : 5mm,
épaisseur : 4mm,
nombre de dents :15
Prix : 59.00€

Frais de port : 14€

Il faut bien préciser lors de la demande de prix qu'il s'agit de fraise en HSS, sinon ils auront tendance à vous orienter vers des fraises en métal dur ce qui triple le prix de la fraise...
La suite au prochain numéro...
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 11:45 #89119

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
Une petite question pour Roger Vuillermoz : comment as-tu réalisé le fraisage pour la tête fraisée sur ta fraise biconique ?
D'avance merci.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 12:08 #89123

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9805
  • Remerciements reçus 124
Bonjour Stépahne

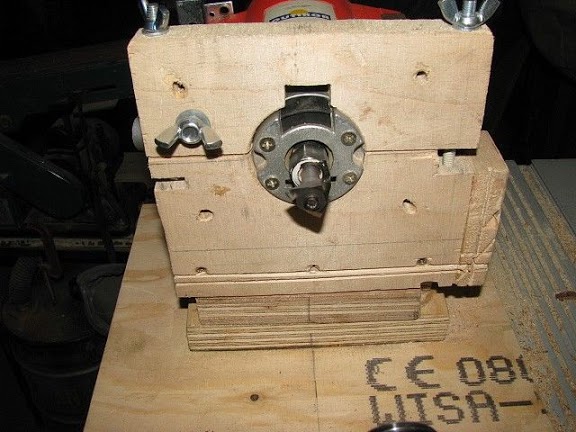

pour le fraisage j'ai demandé à ce que ce soit fait avant la livraison et pour la deuxième j'ai fait moi même avec une petite meule de très bonne qualité car l'acier HSS est très dur.
et j'ai fixé avec une vis métal 6 pans creux

la photo est de mauvaise qualité
Pièces jointes :
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 21:59 #89173

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
J'ai demandé à Fraises et outils Selection de me réaliser le fraisage mais ils sont dans l'incapacité de le réaliser. J'hésite encore entre essayer de le fraiser comme toi Roger ou de la braser à la soudure à l'argent...
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:17 #89175

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
J'ai oublié de te demander Roger, quelle est la matière de la fraise que tu as utiliser pour réaliser le fraisage pour la vis ?
D'avance merci.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:27 #89178

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9805
  • Remerciements reçus 124
Bonsoir Stéphane

de mémoire cette fraise m'avait été donne au cour d'une visite dans un atelier de mécanique de présicion, le gars à préféré me donne la fraise plutot que de faire le travail.
Mais vue le temps que j'ai passé et la dureté de l'acier j'ai compris pourquoi.
D'ailleur la fraise n'a pas résisté longtemps et j'ai du finir avec une petite meule conique.
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:34 #89180

  • Sthev
  • Portrait de Sthev
  • Hors Ligne
  • Discret
  • Messages : 110
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:41 #89181

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9805
  • Remerciements reçus 124
Du fait que j'ai récupéré cela dans une entre^rise mécanique je pense que c'est une meule diamanté mais pointue d'ailleurs quand il me l'a donné j'ai même pensé quelle était usagée.
mais sa gratte bien.
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:46 #89182

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6665
  • Remerciements reçus 54
Roger ma fraise provient aussi d'un atelier de rectification elle n'a pas bougée depuis jamais affûtée..3 dents dont une à gauche 2 à droite
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:46 #89183

  • alain34
  • Portrait de alain34
  • Hors Ligne
  • Accro
  • Messages : 6665
  • Remerciements reçus 54
Roger ma fraise provient aussi d'un atelier de rectification elle n'a pas bougée depuis jamais affûtée..3 dents dont une à gauche 2 à droite
Pièces jointes :
Les gens qu'on aime ne sont vraiment jamais disparus tant que l'on parle d'eux ....
Dernière édition: 26 Jan 2014 22:47 par alain34.
L'administrateur a désactivé l'accès en écriture pour le public.

Re:fraise pour fileteuse 26 Jan 2014 22:53 #89184

  • roger vuillermoz
  • Portrait de roger vuillermoz
  • Hors Ligne
  • Accro
  • Messages : 9805
  • Remerciements reçus 124
Comme quoi je vois que toi aussi tu fouines dans les bons endroits
Bon tournage, bon chantournage à vous tous
roger
Partager...les connaissances, pour mieux travailler... le bois

mon site tournebois.free.fr
mail perso Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
L'administrateur a désactivé l'accès en écriture pour le public.
