SUJET : Diviseur

Mon diviseur maison serré sur la broche avec le mandrin la griffe ou un gobelet

N° 2

bonjour Gégé

une superbe idée ce diviseur maison.
serait-il possible avoir plus de détails sur sa réalisation,
et une photo plus explicite sur sa pose sur le tour devant le mandrin???.

amicalement

patrick

Trés bonne idée.
Amitiés
Gérard

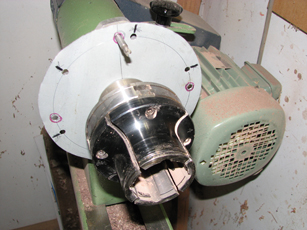

Une plaque d'alu de 8 mm vissée a la place du protecteur de roulement

Erreur de photo

Disque en tole d'un mm sur lequel on fait les divisions sur le cercle correspondant au trou de la platine

Une broche de 6 mm queue de meche de défonceuse qui positionne le repere

Bonjour à vous tous
voici une autre application de ce décrit gégé

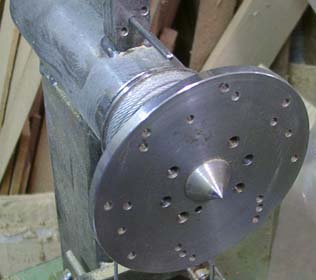

C'est le principe que j'ai adopté sur ma torsadeuse et en plus j'ai fais un index déplaçable pour agrandir la rainure de la torsade en restant dans le même pas.

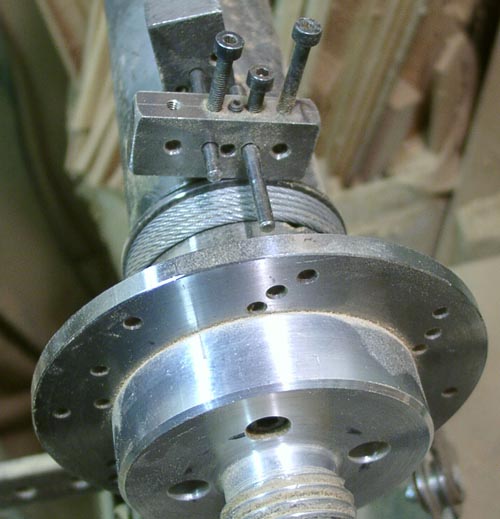

une autre photo avec l'indexeur de pas

Salut Roger
La on touche à la haute rechnologie !!!

bonjour

merci à vous deux pour les détails.
je vais essayer plutôt avec la méthode de Gégé car
moi et les métaux ?????.
il y a juste la façon de le fixer sur le tour qui
me pose problème car mon tour est un delta 850 et
entre le filetage pour le mandrin et l'écrou de serrage
de celui ci,je ne vois pas comment fixer le diviseur.
il y a peut-être une personne sur ce forum qui
a installé sur le même tour un diviseur fait maison et
qui pourrais m'indiquer la solution.
sinon,,je posterais une photo pour que vous compreniez
mieux ce que je veux dire.

amicalement

patrick

Bonjour Patrick

pour la fixation de ton plateau diviseur sur ton tour je pense avoir une solution si ton nez de broche n'est pas à ras du carter, en général il y a une avance de 15 à 20 mm et cela te permetrait de faire un collier de serrage sur le quel tu pourrais venir fixer ton plateau et par la même occasion sur ce même collier tu pourrais aussi fixer l'index qui te permettra de choisir la division voulu.

Bonsoir Roger ,


Ta methode est excellente ,mais tu devrais
ouvrir un autre poste ( faire nouveau message)
au lieu de te greffer sur le message à Gégé,
ce qui éviterait de mélanger les deux methodes
qui sont toutes les deux tès bonne ,l'une pour
débutant et l'autre pour plus confirmé ou plus
outillé.

à + fm 29

bonsoir Roger

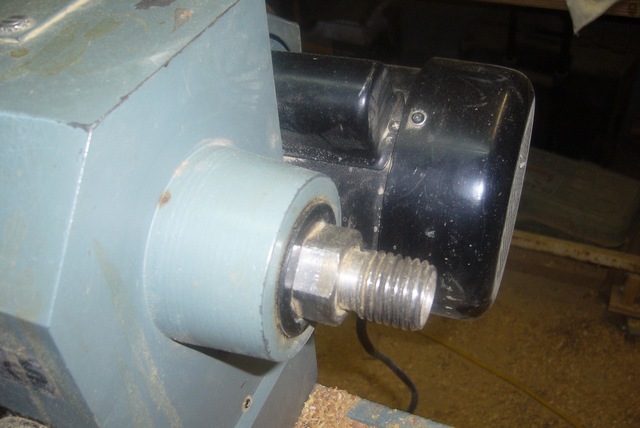

je met une photo,d'après toi il faudrait placer le diviseur
a quel endroit??? ,car je n'ai pas les 15mm,mais est ce qu'il faut
l'adapter à l'écrou ou bien entre celui ci et le mandrin,mais ce qui
diminuerais peut-être la sécurité de serrage du mandrin.
une autre idée peut-être???.

patrick


excusez moi
je n'avais pas vu le message à François,donc
j'ai continué sur la lancée.

Bonsoir Pat,


Pour faire un diviseur,il suffit de prendre
un contreplaqué de 3mm,de tracer au compas
les segments de percer au centre au diamètre
de la broche et de la rentrer au fond de filetage
et remettre le mandrin ou autres,on peux facilement
la cylindrer sur le tour,faire des fentes et une lame
de scie à méteaux pour caler.

à + fm 29

bonsoir François
content de te revoir sur le forum,je t'enverrais un mail.

pour ta solution,comme je n'ai pas toujours le mandrin
en place,comment faire tenir mon contre-plaqué,si je suis
à tourné entre-pointes et que j'ai besoin d'un diviseur???.
en 3 mm,ce n'est pas trop léger???.

patrick

Salut Pat,


Très content aussi de discuter sur ce forum
avec toi je vois que tu ne chaume pas.

Pour ton contreplaqué,3 mm suffit il n'y a pas d'effort
à faire,tu peux le mettre derrière ta broche ou autres accessoires
qui se vissent sur le filetage si tu en a.

à + fm 29
