SUJET : Essai de cannelures

C'est une fraise de 19 , et deux serre-joints pour limiter la profondeur de passes et la course latérale , et bien sûr fait en plusieurs passes .
Pour la pédale , je ne trouvais pas pratique et surtout source d'à-coups le bouton poussoir de la défonceuse .

Je pensais un peu me servir de ce rail sur paliers à billes pour essayer de fabriquer une torsadeuse , le principe à l'air simple , mais la réalisation vue dans "Couleur Bois" me parait un peu compliquée ............

Bonsoir raymond

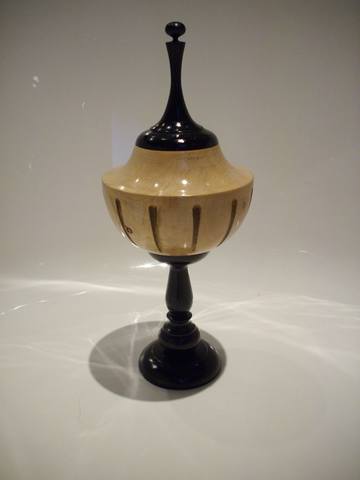

très belle pièce que tu nous présentes, sa c'est du grand art.
quel bois as tu utilisé ?

raymond écrit:Raymond ; Elle est superbe cette pièce !

je vais te mettre de côté quelques morceaux d'Erable ;de Wengé et quelques autres saloperies comme ça elles ne finiront pas dans la cheminée.....
A+
Michel

bonsoir a tous ,
là je suis sur le cul , c'est un bijoux digne de l'Orfèvrerie ! superbe pièce , qui mérite beaucoup de félicitations .

bravos

roger vuillermoz écrit:
Erable champêtre & ebène Alsacien

Michel24 écrit:

Salut Raymond,


La je te reconnais chapeau l'artiste .

belle pièce, une petite remarque peu être que tu aurai du faire un socle un peu plus gros. quelle finition a tu utiliser sa brille . je remarque le fond de la photo tu a fait comment tu tes fait un petit studio photo?

Bonjour tour le monde.
Je me permet de déterrer un peu ce fil pour avoir un peu plus d'explication sur le fonctionnement pour faire les cannelures : à quoi sert le roulement ?
Comment est réglée la profondeur de passe ? Il y a t'il un gabarit de la forme du bol (que je ne vois pas sur les photos ) ou un "doigt" qui suit la forme du bol (je ne le vois pas non plus) ?
Si le roulement sert d'axe de rotation pour le guide linéaire comment est bloqué le guide linéaire pour ne pas prendre trop de bois d'un coup?
D'avance merci.

Belle pièce Raymond , j'aurais vu le bas du socle concave et non convexe ?

david.bira écrit:
David excuse moi mais je n'ai plus suivis ce fil pour

le studio tu as le même chez toi je pense la baignoire

bonne photo.....@+

Très belle pièce RAYMOND
qu'a tu employé pour la finition?car c'est vrai que ça brille dur
A plus

Comment as tu réalisé tes cannelure Raymond? Peux tu joindre une photo de ton outillage pour réaliser les cannelures ?
Merci

Bonjour,
pour répondre à Sthev , la profondeur de passe est réglée à chaque passe par le déplacement de la presse de carrossier (en rouge sur la photo ) sur le rail (environ 1 ou 2 mm à chaque fois pas plus !).
Les roulements ( car il y en a deux ), servent à favoriser la rotations des deux plaques de bois du montage l'une sur l'autre avec le moins de frottements possible.
La forme du bol est forcement demi-circulaire et est fonction de la taille du bois disponible , un simple gabarit en carton suffit à tourner une demi-sphère , et on ajuste la position de la défonceuse , et sa rotation en fonction du bol , sans palpeur.

Sthev écrit:
Salut Stev..avec une défonceuse sur un pivot genre pour faire les boules

Merci de vos réponses.

Sthev,je fais comme ceci
picasaweb.google.com/1169030430455701629...er=0&feat=directlink

Bonjour Sthev

voici ma méthode
tournebois.free.fr/ornemental.html

par mail je peux compléter ton information si le besoin s'en fait sentir.

Merci pour vos réponses et vos liens très bien expliqués
