SUJET : ma sphéreuse

J'ai enfin décidé de fabriquer ma sphéreuse. A l'utilisation, j'ai encore quelques questions concernant l'outil de coupe qui va l'équiper.

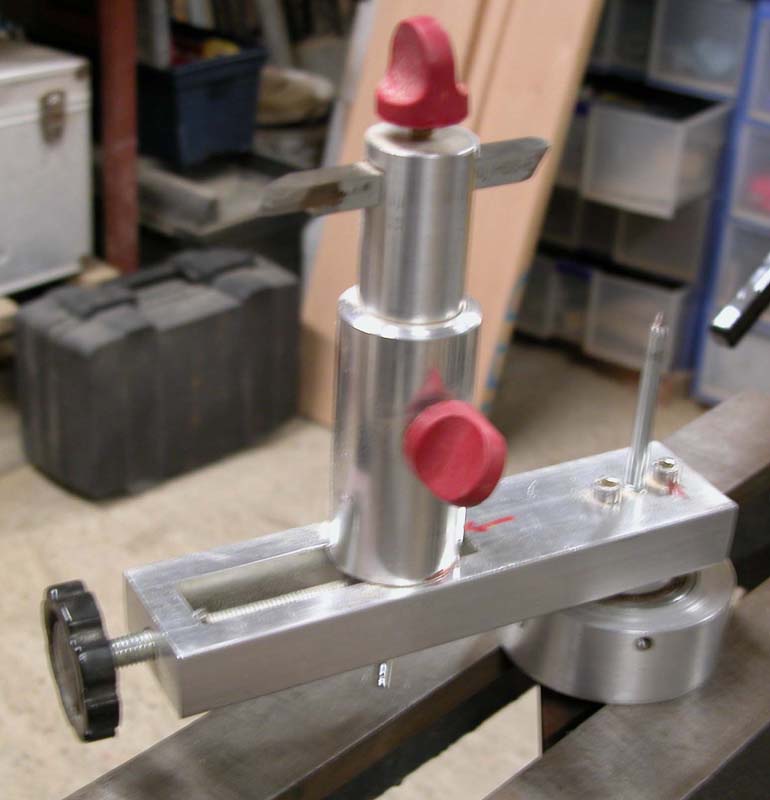

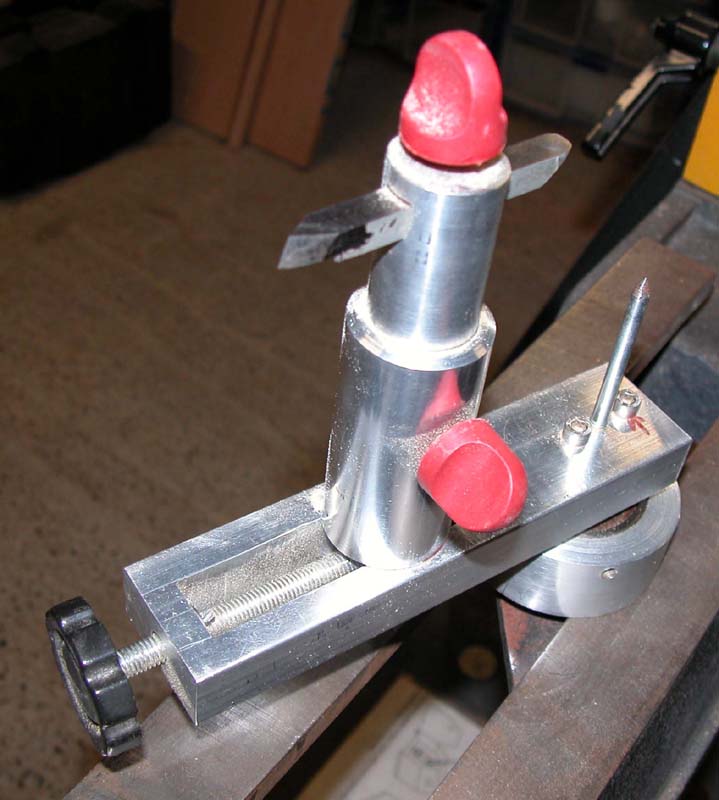

Pour commencer, voici l'outil:

La question que je me pose c'est: quel est l'outil le mieux adapté pour le tournage des boules avec un tel engin?

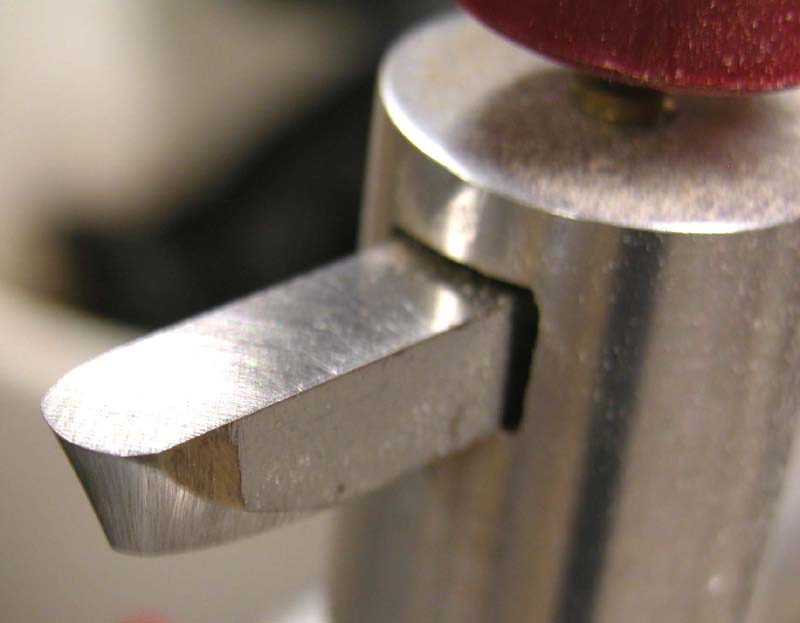

J'ai essayé d'adapter 2 sortes d'outils de coupe. Voici:

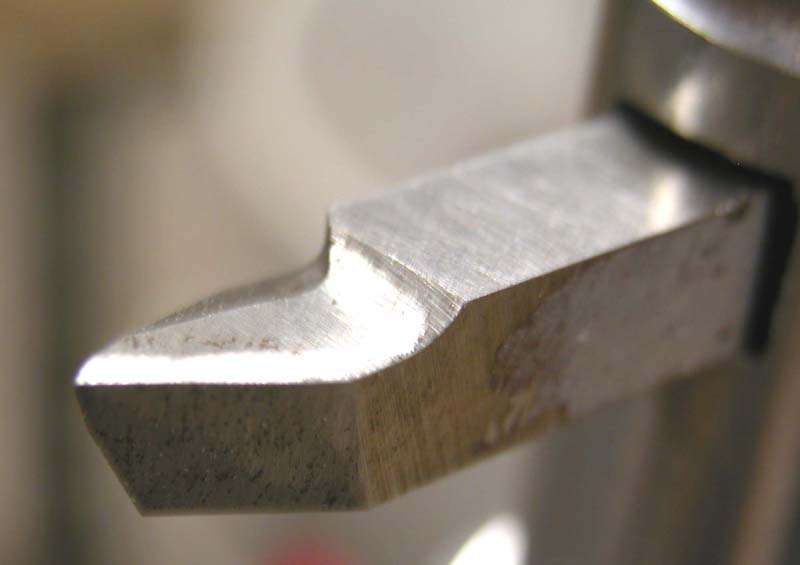

J'ai aussi essayé celui-ci:



A vrai dire aucun des deux ne m'a vraiment convaincu.

J'en appelle donc à ceux qui ont l'habitude d'utiliser une sphéreuse pour tourner des boules. Y a t-il une manière particulière de l'utiliser pour obtenir un résultat correct ?

je peut pas t'aider, mais si tu décide de fabriquer en série, j'achéte!!
joli travail, un fil a suivre

Bonsoir.
Sa a l'air bien étudier. J'aimerais bien voir l'outil au travail.

Bonjour Alix

bien cette spèreuse mieux que la mienne car toi tu as pensé à une avance a&vec une vis c'est beaucoup plus précis.
et pour l'outil sa me semble bien mais on en reparlera .

Merci pour les compliments. Oui, Roger nous allons en reparler.

En fait, le principe de fonctionnement paraît évident. Cependant, à l'utilisation quelques précautions s'imposent mais je n'ai jusqu'à présent procédé qu'à des essais rapides.

L'outil de la photo n°3 me semble le mieux adapté mais je ne suis sûr de rien. J'ai relevé le fil: est ce la bonne méthode ? Sur les vidéos que j'ai visionnée ça et là je n'ai pas réussi à apercevoir correctement la forme de l'outil de coupe, d'où mes interrogations.

Je précise que j'ai déjà réalisé des boules simplement à la gouge suivant la méthode décrite par Philippe BOURGEAT dans son livre mais il me semble que l'on doit obtenir plus de précision avec une sphéreuse.

Bonjour,
Elle est en acier ou en alu?
Comment est maintenue la partie verticale par rapport
à la partie horizontale, Simplement par la vis de réglage?
La pointe de l'outil ne devrait-il pas être légèrement
en forme de cuillère?
Elle présente bien en tous les cas.
Bonne utilisation.

Bonsoir Antoni,

personnellement, je ferais des essais avec l'outil mais démonté de la sphéreuse pour trouver l'angle de coupe idéal. Rapporté à l'horizontale,cet angle me permettrais d'ajuster l'affutage de mon outil.
La forme aussi doit avoir une influence, j'ai vu de simples pointes, des espèces de bédanes ou des gouges comme outils de coupe de sphéreuse. J'ai vu aussi des tourneurs qui utilisaient un outil de dégrossissage du genre du bédane et une petite gouge pour la finition.

Bonne soirée
CRICRI18

Bonjour à tous et merci pour vos remarques et suggestions.

Pour c.bo:

Oui, l'outil a été fabriqué avec des chutes d'alu et la partie verticale est en effet solidaire de la flasque horizontale par la vis d'avancement. Ce vis permet un réglage d'avance très précis. Est ce la bonne solution? je ne sais pas encore. Il faudra multiplier les essais pour se prononcer.

Tu me suggères de monter un outil en forme de cuillère. Que veux tu dire ? Aurais tu une photo ou un croquis pour m'éclairer et me permettre d'essayer ?

Pour cricri18:

Je retiens ton idée de faire des essais de coupe avec l'outil démonté afin d'adapter l'angle de coupe idéal et pour faciliter la compréhension de l’affûtage adéquat.

J'ai aussi reçu des conseils et des remarques judicieuses de Roger. En réunissant les avis et les idées des uns et des autres je devrais pouvoir affiner les réglages.

Je vous tiendrai au courant de l'avancement des travaux mais n'hésitez pas à me prodiguer vos remarques. Elles seront toujours les bienvenues.

antoni

Antoni, regarde cette vidéo ; mets le compteur à 3:37 tu pourras y voir l'ouil de coupe !

Merci Alain. C'est très net.

il y en a d'autres donc un avec un morceau de lime , mais pas à faire, trop cassant donc dangereux !!

antoni écrit:Très belle réalisation antoni.
Comment as tu réalisé le trou carré pour le passage de ton outil ?
Comment as tu réalisé le trou rectangulaire au niveau du réglage de la vis ?

Sthev écrit:
Bonjour Sthev.

Le trou carré pour le passage de l'outil de coupe a d'abord été percé à la perceuse à colonne puis limé pour s'adapter aux dimensions de l'outil.

Le trou rectangulaire a été réalisé de la même façon mais là j'ai fait 2 trous puis à la scie j'ai relié les 2 trous. Enfin j'ai terminé à la lime.

Cependant je précise que le travail à la lime est assez important et il vaut mieux utiliser une lime spéciale alu car les limes à fer s'encrassent très très vite et elles sont ensuite très difficiles à nettoyer. De toutes façons une lime à fer n'accrochent pas très longtemps sur l'alu.

Merci antoni.
Tu as fait un très bon boulot.

Bonsoir,
Comme une cuillère à café creux vers le haut.
Ou comme le bout d'une gouge pour couper et non racler.
Cordialement

Bonsoir,


Lien peut être intéressant :http://www.tournage-sur-bois.info/une-sphereuse/


Lien :http://www.metabricoleur.com/t1304-une-sphereuse-pour-tour-a-bois

bonjour à toutes et tous,
Bonjour Antoni,
Sacré travail tu as du passer quelques heures avec ta lime pour réaliser les alésages.
Bravo pour la réalisation, moi j'ai pas eu le courage et j'ai demandé à Philippe.
J'espère juste pour toi que l'alu ne se déformera pas trop avec l'usage.
Daniel
