SUJET : BilloutBoy sollicite votre aide

bonsoir philippe

J'ai un plan que je v essayer de t'envoyer

Donnes moi ton adresse en mp

Nigloo

Il avance le tiot frère, mais moi aussi... J'ai fait un nouveau post pour ne pas trop empiéter ici...

Remise en état d'une vieille scie à chantourner

encore une page cloetpatrick


Nigloo

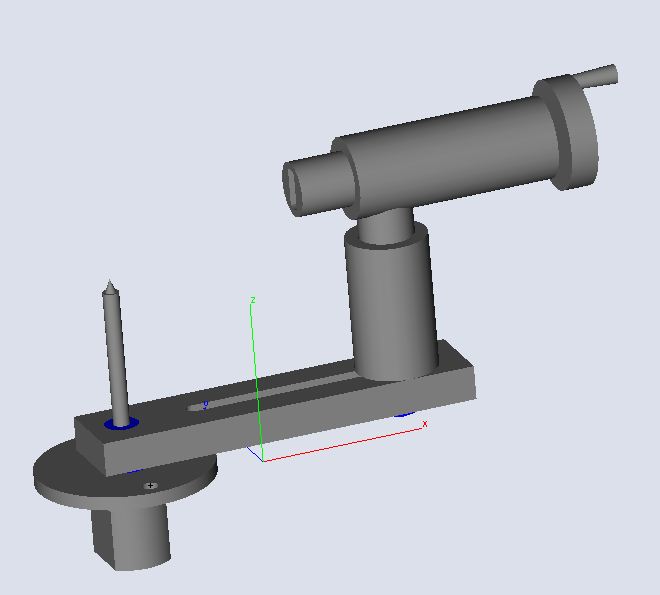

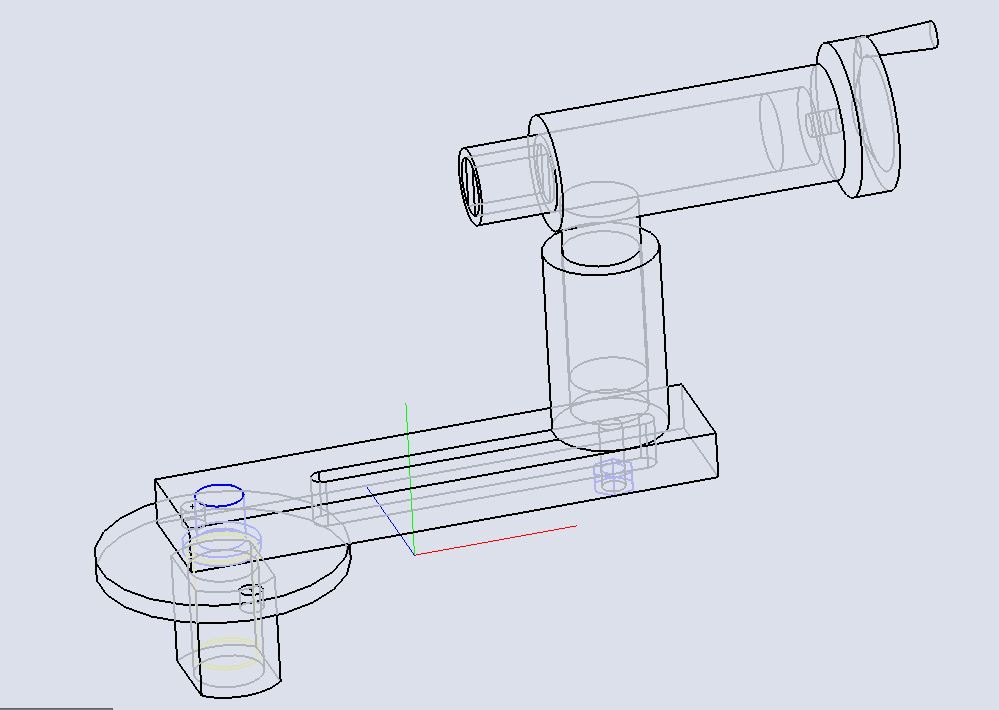

Je verrais bien la chose comme ça, j'ai oublié de rajouter la pointe de centrage
Au lieu de travailler avec des roulements je mettrais une bague en bronze comme ça l'appuis se fera sur le banc alors que l'encombrement se trouve sous le banc.

beau boulot Patrick.

Bonjour,

Bonne idée de faire l'appui sous le banc, attention toutefois à la structure des bancs, il y a souvent des nervures transversales dont il faudra tenir compte, je pense que c'est pour ça que sur la machine de Roger tout est au dessus du banc.
Par contre je conserverais des roulements (étanches si possible).
Pour que la sphéreuse soit précise il faudra un bon ajustement au niveau axe/bague
(genre H8f7) qu'il va falloir graisser, hors la graisse fait pas bon ménage avec la poussière de bois.

Avec le porte outils type "poupée mobile" plus de soucis pour la précision 'on peut même graduer ...

Dominique, as tu une idée du diamètre maximal des boules que tu souhaites faire ?

Alain.

Oui Alain
c'est parceque le dessous du banc des nervures et que la finition n'est pas parfait que j'ai opté pour un ensemble au dessus.
c'est aussi vrais que l'avance micrométriques me manque parfois.
mais je m'en accommode du mieux possible.
voici une avec tout le disposition mais bonjour le prix
www.ftfi.fr/bois/articles/tournage/tour-...er-modele-hkd120.htm

Bonjour à toutes et à tous,

Je vois que les conseils tombent et que vous êtes tous présent pour aider et conseiller au mieux notre ami Philippe.

Comme parlé à Philippe, dans un avenir proche, je n'avais pas l'intention de tourner des boules de gros diamètre mais je voulais gardé cette possibilité (on ne sait jamais...)

Merci encore à vous tous et grand merci à Philippe.

A bientot

Cordialement Dominique

Philippe as-tu ouvert ta messagerie privée ?

Dans mon cas, l’appui se fait au dessus du banc, ce n'est que l'encombrement de l'axe et son fourreau qui se trouve sous le banc.
On a un passage de 42mm sur le banc, de là mon idée d'employer une bague en bronze. Avec des roulements je suis obligé de tout laisser au dessus du banc et ça me fait perdre 80mm sur le diamètre de la boule.
C'est clair que la précision doit être au rendez-vous mais avec des roulements également, on ne peu malheureusement pas compresser l'acier, du moins il y a des limite.
Ce n'est pas compliqué de rendre étanche à la poussière un assemblage avec bague en bronze et il ne faut surtout pas oublier qu'il n'y a pas des siècles de ça, tout les paliers de machines était en bronze y compris ceux des tours à bois, donc je ne pense pas qu'il y aurait risque de problème avec ce genre d'assemblage, d'autant plus que le démontage reste aisé pour un nettoyage régulier.
Bien sur tout ça c'est mon point de vue, il est très possible que je me trompe.
Il n'y a qu'en mélangeant correctement toutes les idées reçues que je mènerais à bien ce projet.

Philippe

Bonjour C.PHILI
La bague en bronze devrait largement suffire.
Ce n'est pas une broche de tour qui peut tourner à 3000t/m.
J'aimerais bien voir cette réalisation car je voudrais m'en faire un.
J'aurais l'obligation de trouver un métalo prés de chez moi pour les pièces à fabriquer.
@+
Bernard

C'est clair que quand on voit le prix du lien de Roger, ça vaut la peine de le faire soit-même.
www.ftfi.fr/bois/articles/tournage/tour-...er-modele-hkd120.htm
J'aime bien dans la description.

Dispositif à tourner les sphères de 10mm à 290mm.
Sans comparaison avec tout ce qu'on peut trouver actuellement sur le marché.
Ce n'est pas un outil " bricolé", c'est un véritable outils industriel.
C'est largement le modèle le plus précis et le plus fiable.
Ce dispositif assure une véritable coupe du bois et non un " arrachage".
Livré avec un jeu de bagues de reprise.

Vais leur faire voir le bricolage
Par contre je ne sais pas ce que c'est les bagues de reprise

Bonjour tout le monde,

à mon avis, les bagues de reprises, c'est pour reprendre la boule entre-pointes lorsqu'elle est presque terminée et ce, pour éliminer les 2 tétons latéraux.

Je pense.

Bel esprit de solidarité sur ce site magnifique.

jean-luc

Exacte Borain57
sur la photo elles sont rouges sur la poupée fixe du tour.

Bonjour,

Avec 42mm de passage sous le banc et un démontage facile pour le nettoyage, il ne devrait pas y avoir de soucis et ça permettra à Dominique de faire de grosses sphères.

"Vais leur faire voir le bricolage "
Dominique as tu vu les photos du tour de Patrick ?
Tu va avoir une sphéreuse de pro...ce sera le top.

Alain.

Ben j'espère qu'elle sera au top, sinon j'aurais l'impression d'avoir perdu mon temps pour rien.
Aujourd'hui, toujours à mon boulot, y a que là que je suis payé pour réfléchir
J'ai imaginé, après avoir testé la sphèreuse, en faire une deuxième et d'organiser un concours pour celui ou celle qui m'enverrait le plus beau sujet basé sur le roulement à billes, le gagnant la remporterait, bien sur un objet décoratif en bois mais qui tourne
Je me demande combien j'aurais de participants

Bonsoir,


D'abord félicitations pour tout le travail que
tu as entrepris pour dominique,c'est génial.
Ensuite ton idée de concours est interessante ,
mais je n'ai pas tout compris,tu proposes de faire
un objet en bois qui aurait un rapport avec un roulement ?
pourrais developper un peu plus ?

Merci à + fm 29

Ben par exemple un roulement ou un ensemble de roulements à billes sur un socle en sachant bien sur faire tourner les bagues et les billes les unes dans les autres.
Autrement dit un vrais roulement avec des vrais billes en bois, bien sur pas de 50cm de diamètre.
Pour en revenir au bagues de reprise, si je comprend bien ce sont simplement des bagues en plastique, facile a faire mais je n'ai rien comme plastique ou nylon mais si y a quelqu'un qui a ça dans un coin

Bonsoir Philippe ,

Je pense que ces patins sont en néoprène.

Bonjour à toutes et à tous,

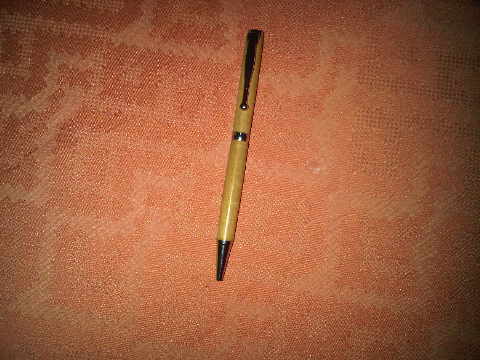

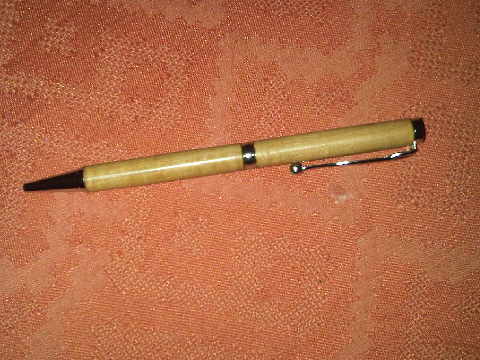

Enfin, je viens de réaliser mon premier stylo en prunier




J'ai galeré car mon porte outil est mal adapté, j'ai un espace de 4-5cm entre l'éventail et la pièce. Je solliciterai Philippe (encore... pour essayer de régler ce problème)

Cordialement Dominique
