 Comme je le disais dans mon dernier post, je suis en travaux  , enfin pas moi mon tour  .J'ai décidé de passer le cap en mettant un variateur sur mon vioc tour TAB14 qui n'avait que 10 vitesses mécaniques, ce qui n'était déjà pas mal comparé à ce que j'avais avant...  Bref, le challenge pour moi mettre un variateur, augmenté la puissance, tout en gardant la possibilité de revenir en arrière en cas de panne. Je vous ferai part de l'évolution en cours de montage si vous voulez car je crois que cela interesse parfois du monde. A bientôt Daniel PS: Ah, j'allais oublier la photo
excusez moi
Pièces jointes :
|
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
Bonjour à toutes et tous,
Salut Metz Jean-Michel and Co,  No sousaïl comme on dit chez nous, je suis un peu dans la branche  , c'est normal pour un boiseux.Pour tout dire, je suis passé de 0,55Kw mono 220V à 0,75Kw moteur tri avec variateur 220Vmono sortie tri 220/380 jusqu'à 1,1Kw. L'idée est surtout bien sûr d'augmenter la puissance et aussi pour le déclassement en température en basse vitesse. Je cherche les poulies à Nancy ce soir, enfin si j'ai encore le courage après une séance de dentiste  Une fois fini, ce sera le pied. A bientôt Daniel |
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
Bonjour à toutes et tous,

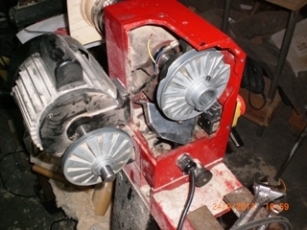

Salut Remi, aouh 0,75Kw à 1,75 tu passes du lourd....mais la valeur de la puissance me semble bizarre ? En attendant voici la suite du démontage, capot enlevé on voit le moteur, les axes et les poulies (la poulie arbre mandrin a été remontée juste pour la pose et elle est un peu tombée....  ). Pour ceux qui veulent démonter les poulies, attention dans certains cas c'est de l'alliage (alpax) et très fragile ensemble moteur et poulies variables

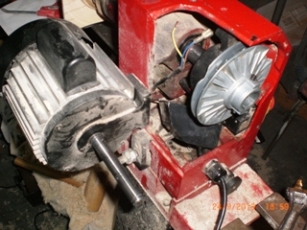

Poulie moteur démontée; on voit la longeur de l'arbre qui sera à voir pour le moteur de remplacement
Le moteur de remplacement, la difficulté a été de trouver un moteur d'encombrement le plus proche possible. La position du moteur sur le chassis du tour devra tenir compte de la longueur de l'arbre. Il y aura certainement aussi un problème de longueur de courroie. Le tour ayant une tête pivotante, le moteur ne doit pas être placé n'importe où.

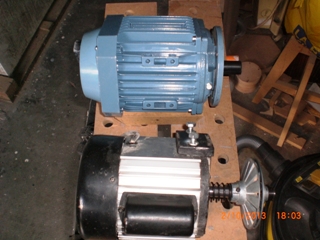

On voit l'ancien moteur en noir et le nouveau de puissance supérieure, les dimensions sont quasiment identiques.
Pièces jointes :
|
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
Bonjour à toutes et tous,

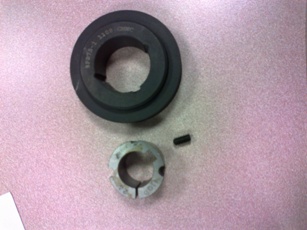

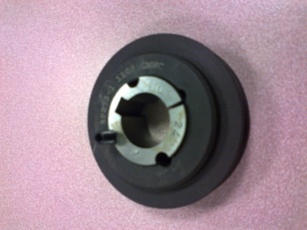

Salut Remi, Mon tour est un TAB14 de chez Lulu.....Bon c'est vrai c'est pas un modèle de compétition mais cela me suffit pour ce que je fait. Le règlage de la tête, je le vérifie aussi assez souvent par sécurité, mais il ne bouge pas. Je remplace les poulies par des poulies triangulaires à moyeux amovibles, cela me permet de jongler encore un peu sur les rapports de vitesse entre 0 et 2500 tours (ou plus si besoin). Enfin, vois les photos jointes pour une idée du modèle (35€ pour les 2 poulies complètes en fonte)
A bientôt pour la suite Daniel
Pièces jointes :
|
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
Bonjour à toutes et tous,

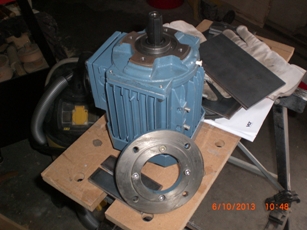

Ca y est j'avance tout doucement... Le moteur et le systeme de fixation, je dois démonter la bride sur le moteur. Elle va un jour me servir à autre chose ....

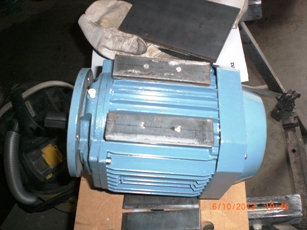

Le moteur étant un peu spécial les pattes doivent être légèrement décalées, il faut faire un support:

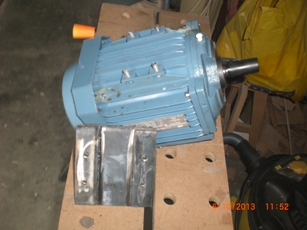

La plaque support soudée sur les pattes:

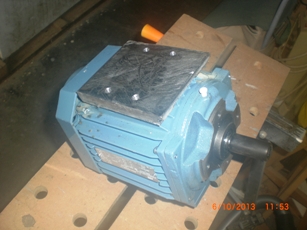

L'ensemble monté sur le moteur:

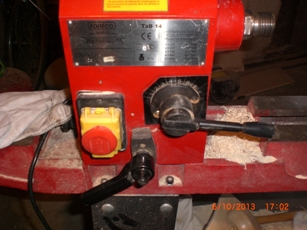

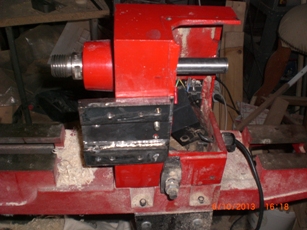

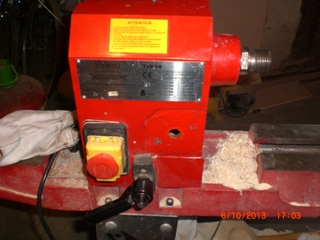

Il va falloir comme je le redoutait prévoir un système de tension de la courroie. Ceal sera fait entre le support moteur et le tour par des vis d'écartement. La partie commande: Comme le disais, l'ensemble doit pouvoir être récupéré en cas de panne du variateur, donc rien ne se perd. On voit ici l'ancienne commande de varaition mécanique:

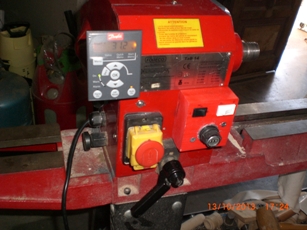

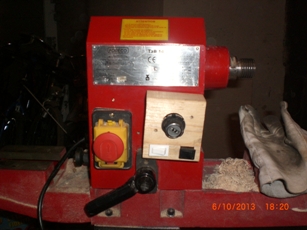

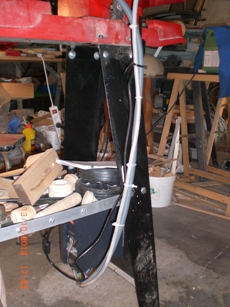

La nouvelle commande montée provisoirement avant mise en peinture et fixation avec les mêmes vis que l'ancienne:
Voilà ce week-end cablage et peut être les premiers essais réels CHIC je vais à nouveau pouvoir faire des copeaux.
Pièces jointes :
|
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
Bonjour à toutes et tous,
Bonjour Jean-Michel, Et oui j'ai le 380V chez moi, mais je ne l'utilise pas dans mon cas. En effet mon variateur peut s'alimenter en 220V mono sur une simple prise de courant et sort soit du 220V tri soit du 380V tri. Le pied, j'ai presque toutes les possibilités. Bonjour Rémi, La glissière, oui effectivement c'est peut-être ce que je ferai si je ne peux régler sans trop avoir de porte à faux sur mes vis.Mais le poids du moteur (12Kg) fait que cela ne sera peut-être pas évident. Je verrai à l'usage. Pour les poulies, vois plus haut le type, elles sont fixes mais le moyeu amovible me permet de mettre différents diamètres de poulies sur le même moyeu donc de modifier encore si je le veux plus tard les rapports. Mes poulies font un diamètre 63 sur le moteur et 95 sur l'arbre mandrin. Cela me fait un rapport de 1,5 (pour les puristes 1,508 ). Donc pour une vitesse du moteur de 1500tr/mn j'aurai 2262tr/mn sur le mandrin. Bon ensuite je peux encore monter la vitesse du moteur à 2000tr/mn grace au variateur ce qui ferait 3015tr/mn sur le mandrin, mais là je risque de faire un hélicoptère A bientôt PS: Au fait Rémy j'ai du pentacryl. |
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
Bonjour à toutes et tous,

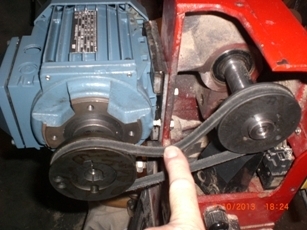

voili, voilà je termine mes modifications sur mon tour et tout marche à merveille  Pratiquement invisibles les modifs, vitesse variable de 0 à 2350 tours/minutes. Reste à faire les copeaux qui vont bien. Voici les photos: Le moteur, le variateur en cours de cablage, j'ai même réussit à récupérer le capot de protection après quelques découpages:
Pièces jointes :
|
|
Tout le monde savait que c'était impossible à faire. Puis un jour quelqu'un est arrivé qui ne le savait pas, alors il l'a fait."
|
|
 c est que ca doit couter bonbons tous ca belle transformations j avais un dela avant et je l ai vendu pour prendre un kity 662 bon il ne sert que de temp en temps  on va dire quand l inspirations est la sinon il ne sert pas beaucoup hey ouais avec mes horaires de deux huit pas le temps de tourner je tournerais peut etre quand je serait a la retraite qui sais bye .......patoche |
|
|
|
faute de frappe tour delta
|
|
|
|
Bonjour à toutes et tous,
Bonjour Jean-Michel de METZ, alors pas trop les pieds dans l'eau ? Tient il va falloir que je t'envoie par MP une photo d'un four de ma construction (parfait pour cuisiner au bois à l'ancienne  alors surveille ta boite).Salut Patoche, Bah le travail cela gène un peu pour bricoler mais bien content d'en avoir. La bricole permet de se détendre. Pour les transformations, moi cela ne m'a pas couté plus de 50€, car j'ai profité de suppressions de matériel chez des fournisseurs.Heureusement, car sinon je ne pense pas que cela aurait valu le coup; il aurait été plus intéressant de prendre directement un nouveau tour (enfin je pense )Daniel |
|
